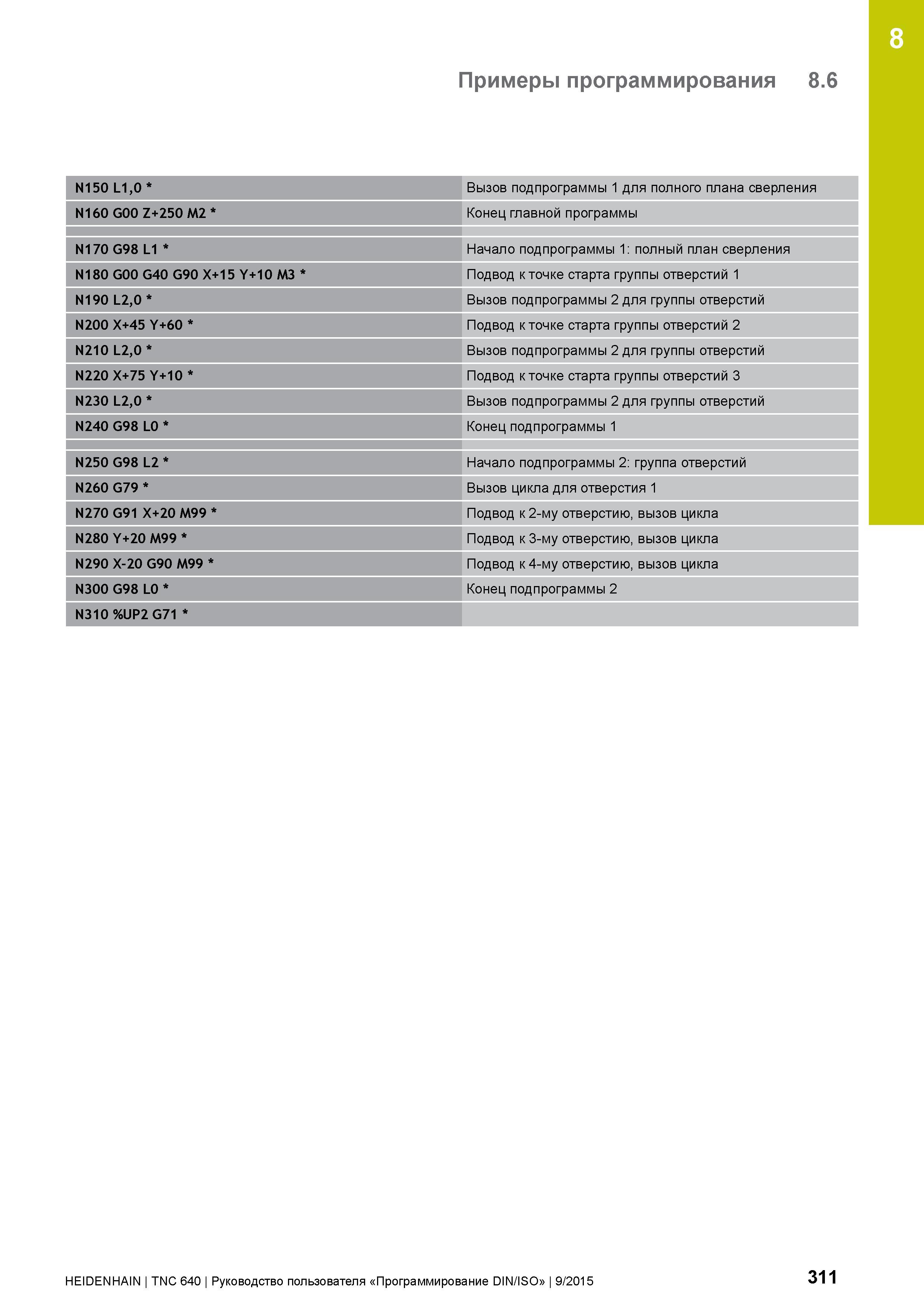

8 Примеры программирования 8.6 N150 L1,0 Вызов подпрограммы 1 для полного плана сверления N160 G00 Z+250 M2 Конец главной программы N170 G98 L1 Начало подпрограммы 1: полный план сверления N180 G00 G40 G90 X+15 Y+10 M3 Подвод к точке старта группы отверстий 1 N190 L2,0 Вызов подпрограммы 2 для группы отверстий N200 X+45 Y+60 Подвод к точке старта группы отверстий 2 N210 L2,0 Вызов подпрограммы 2 для группы отверстий N220 X+75 Y+10 Подвод к точке старта группы отверстий 3 N230 L2,0 Вызов подпрограммы 2 для группы отверстий N240 G98 L0 Конец подпрограммы 1 N250 G98 L2 Начало подпрограммы 2: группа отверстий N260 G79 Вызов цикла для отверстия 1 N270 G91 X+20 M99 Подвод к 2-му отверстию, вызов цикла N280 Y+20 M99 Подвод к 3-му отверстию, вызов цикла N290 X-20 G90 M99 Подвод к 4-му отверстию, вызов цикла N300 G98 L0 Конец подпрограммы 2 N310 %UP2 G71 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 311
