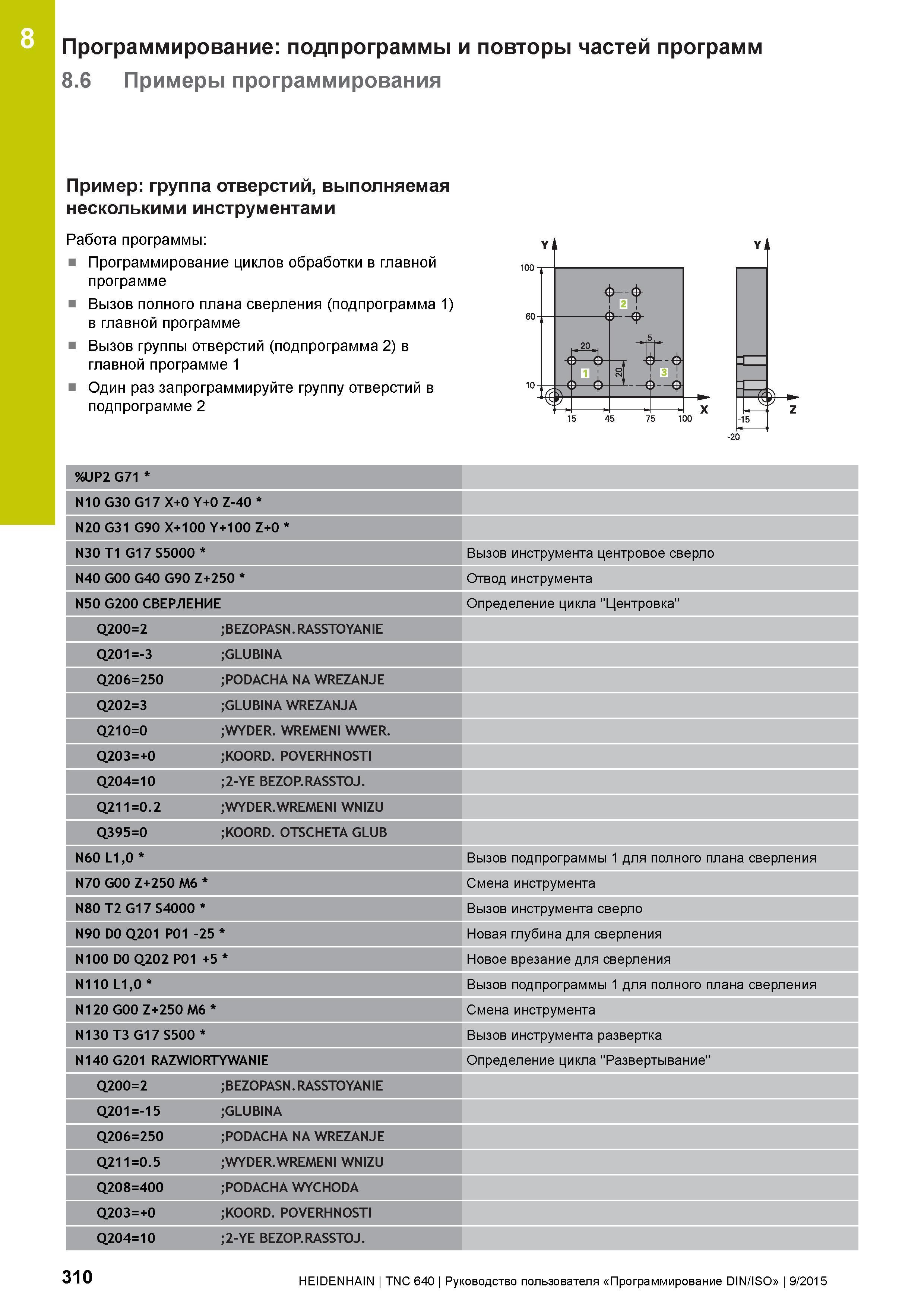

8 Программирование: подпрограммы и повторы частей программ 8.6 Примеры программирования Пример: группа отверстий, выполняемая несколькими инструментами Работа программы: Программирование циклов обработки в главной программе Вызов полного плана сверления (подпрограмма 1) в главной программе Вызов группы отверстий (подпрограмма 2) в главной программе 1 Один раз запрограммируйте группу отверстий в подпрограмме 2 ф Ф й -ф- ф- -43 ф- М5И Т- %UP2 G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17S5000 Вызов инструмента центровое сверло N40 G00 G40 G90 Z+250 Отвод инструмента N50 G200 СВЕРЛЕНИЕ Определение цикла "Центровка" Q200=2 BEZOPASN.RASSTOYANIE Q201=-3 GLUBINA Q206=250 PODACHA NA WREZANJE Q202=3 GLUBINA WREZANJA Q210=0 WYDER. WREMENI WWER. Q203=+0 KOORD. POVERHNOSTI Q204=10 2-YE BEZOP.RASSTOJ. Q211=0.2 WYDER.WREMENI WNIZU Q395=0 KOORD. OTSCHETA GLUB N60 L1,0 Вызов подпрограммы 1 для полного плана сверления N70 G00 Z+250 M6 Смена инструмента N80 T2 G17 S4000 Вызов инструмента сверло N90 D0 Q201 P01 -25 Новая глубина для сверления N100 D0 Q202 P01 +5 Новое врезание для сверления N110 L1,0 Вызов подпрограммы 1 для полного плана сверления N120 G00 Z+250 M6 Смена инструмента N130 T3 G17 S500 Вызов инструмента развертка N140 G201 RAZWIORTYWANIE Определение цикла "Развертывание" Q200=2 BEZOPASN.RASSTOYANIE Q201=-15 GLUBINA Q206=250 PODACHA NA WREZANJE Q211=0.5 WYDER.WREMENI WNIZU Q208=400 PODACHA WYCHODA Q203=+0 KOORD. POVERHNOSTI Q204=10 2-YE BEZOP.RASSTOJ. 310 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
