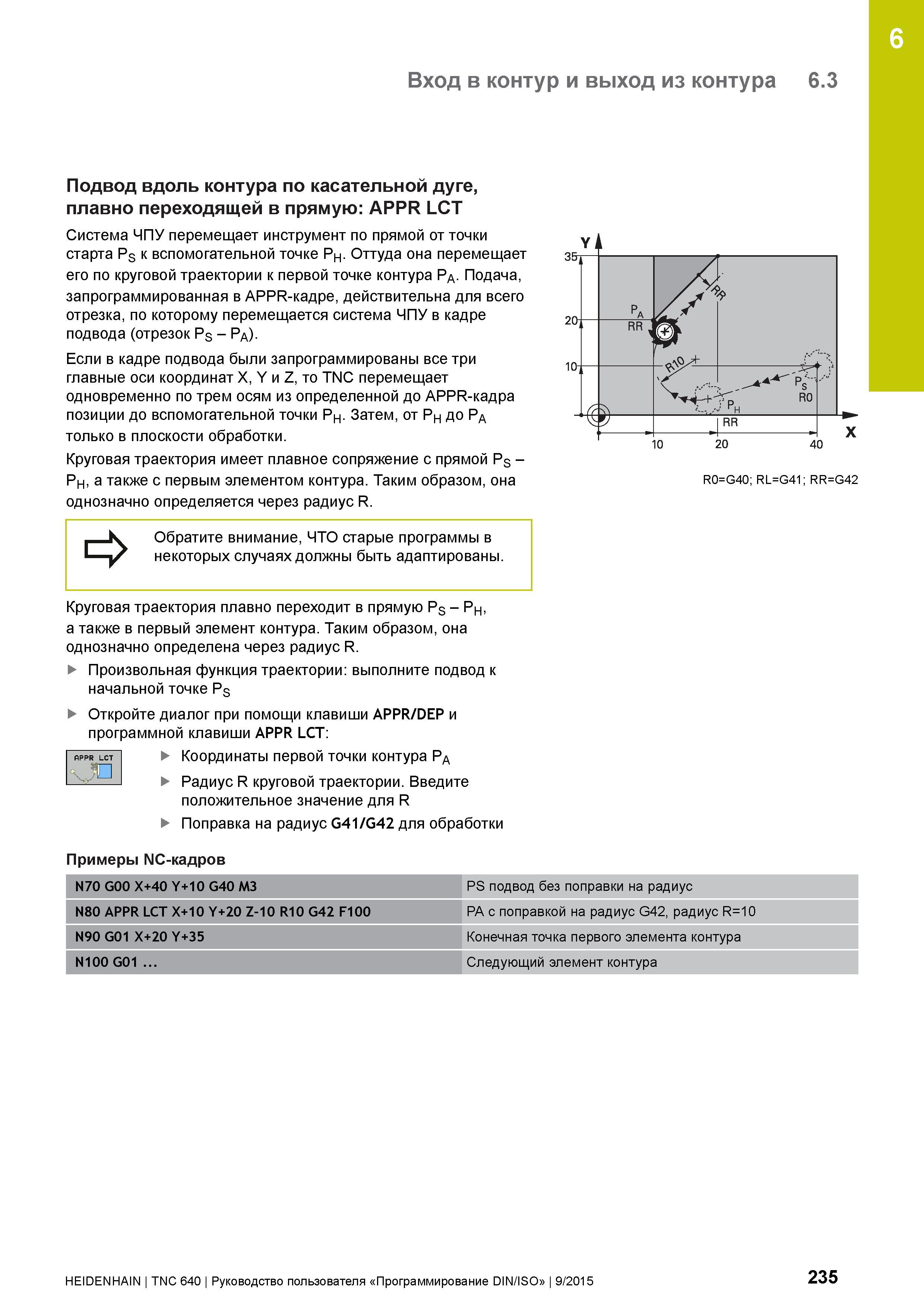

6 Вход в контур и выход из контура 6.3 Подвод вдоль контура по касательной дуге, плавно переходящей в прямую: APPR LCT Система ЧПУ перемещает инструмент по прямой от точки старта Ps к вспомогательной точке Ph. Оттуда она перемещает его по круговой траектории к первой точке контура Pa. Подача, запрограммированная в APPR-кадре, действительна для всего отрезка, по которому перемещается система ЧПУ в кадре подвода (отрезок PS - Pa). Если в кадре подвода были запрограммированы все три главные оси координат X, Y и Z, то TNC перемещает одновременно по трем осям из определенной до APPR-кадра позиции до вспомогательной точки Ph. Затем, от Ph до Pa только в плоскости обработки. Круговая траектория имеет плавное сопряжение с прямой Ps -Ph, а также с первым элементом контура. Таким образом, она однозначно определяется через радиус R. Y РА, RR Х У 4s - 4-+' ГР R° 1 гн V RR X 10 20 40 R0=G40; RL=G41; RR=G42 Обратите внимание, ЧТО старые программы в некоторых случаях должны быть адаптированы. Круговая траектория плавно переходит в прямую Ps - Ph, а также в первый элемент контура. Таким образом, она однозначно определена через радиус R. Произвольная функция траектории: выполните подвод к начальной точке Ps Откройте диалог при помощи клавиши APPR/DEP и программной клавиши APPR LCT: Координаты первой точки контура Pa Радиус R круговой траектории. Введите положительное значение для R Поправка на радиус G41/G42 для обработки Примеры NC-кадров N70 G00 X+40 Y+10 G40 M3 PS подвод без поправки на радиус N80 APPR LCT X+10 Y+20 Z-10 R10 G42 F100 PA с поправкой на радиус G42, радиус R=10 N90 G01 X+20 Y+35 Конечная точка первого элемента контура N100 G01 ... Следующий элемент контура HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 235
