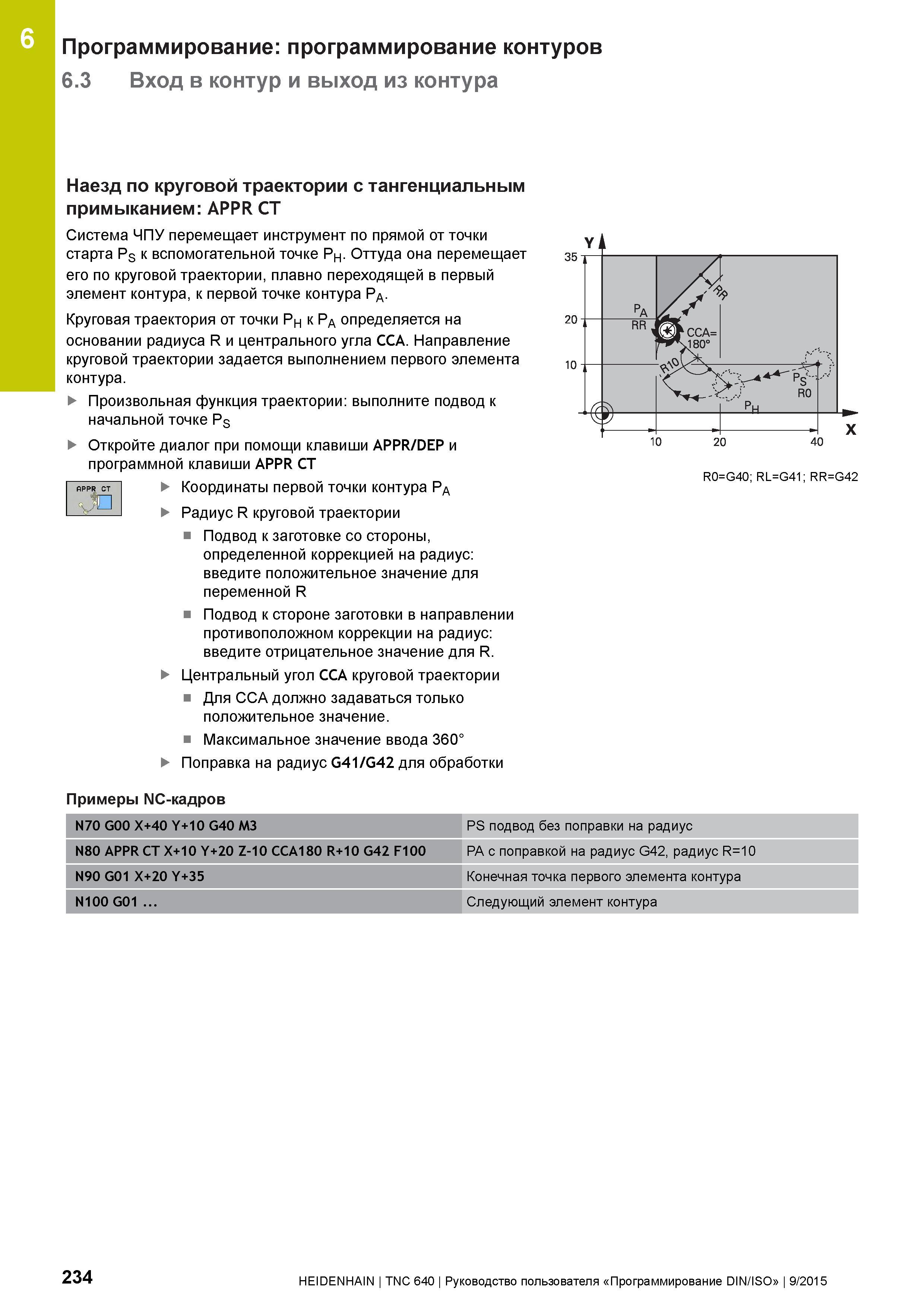

6 Программирование: программирование контуров 6.3 Вход в контур и выход из контура Наезд по круговой траектории с тангенциальным примыканием: APPR CT Система ЧПУ перемещает инструмент по прямой от точки старта Ps к вспомогательной точке Ph. Оттуда она перемещает его по круговой траектории, плавно переходящей в первый элемент контура, к первой точке контура Pa. Круговая траектория от точки Ph к Pa определяется на основании радиуса R и центрального угла CCA. Направление круговой траектории задается выполнением первого элемента контура. Произвольная функция траектории: выполните подвод к начальной точке Ps Откройте диалог при помощи клавиши APPR/DEP и программной клавиши APPR CT Координаты первой точки контура Pa Радиус R круговой траектории Подвод к заготовке со стороны, определенной коррекцией на радиус: введите положительное значение для переменной R Подвод к стороне заготовки в направлении противоположном коррекции на радиус: введите отрицательное значение для R. Центральный угол CCA круговой траектории Для CCA должно задаваться только положительное значение. Максимальное значение ввода 360° Поправка на радиус G41/G42 для обработки Примеры NC-кадров RPPR СТ R0=G40; RL=G41; RR=G42 N70 G00 X+40 Y+10 G40 M3 PS подвод без поправки на радиус N80 APPR CT X+10 Y+20 Z-10 CCA180 R+10 G42 F100 PA с поправкой на радиус G42, радиус R=10 N90 G01 X+20 Y+35 Конечная точка первого элемента контура N100 G01 ... Следующий элемент контура 234 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
