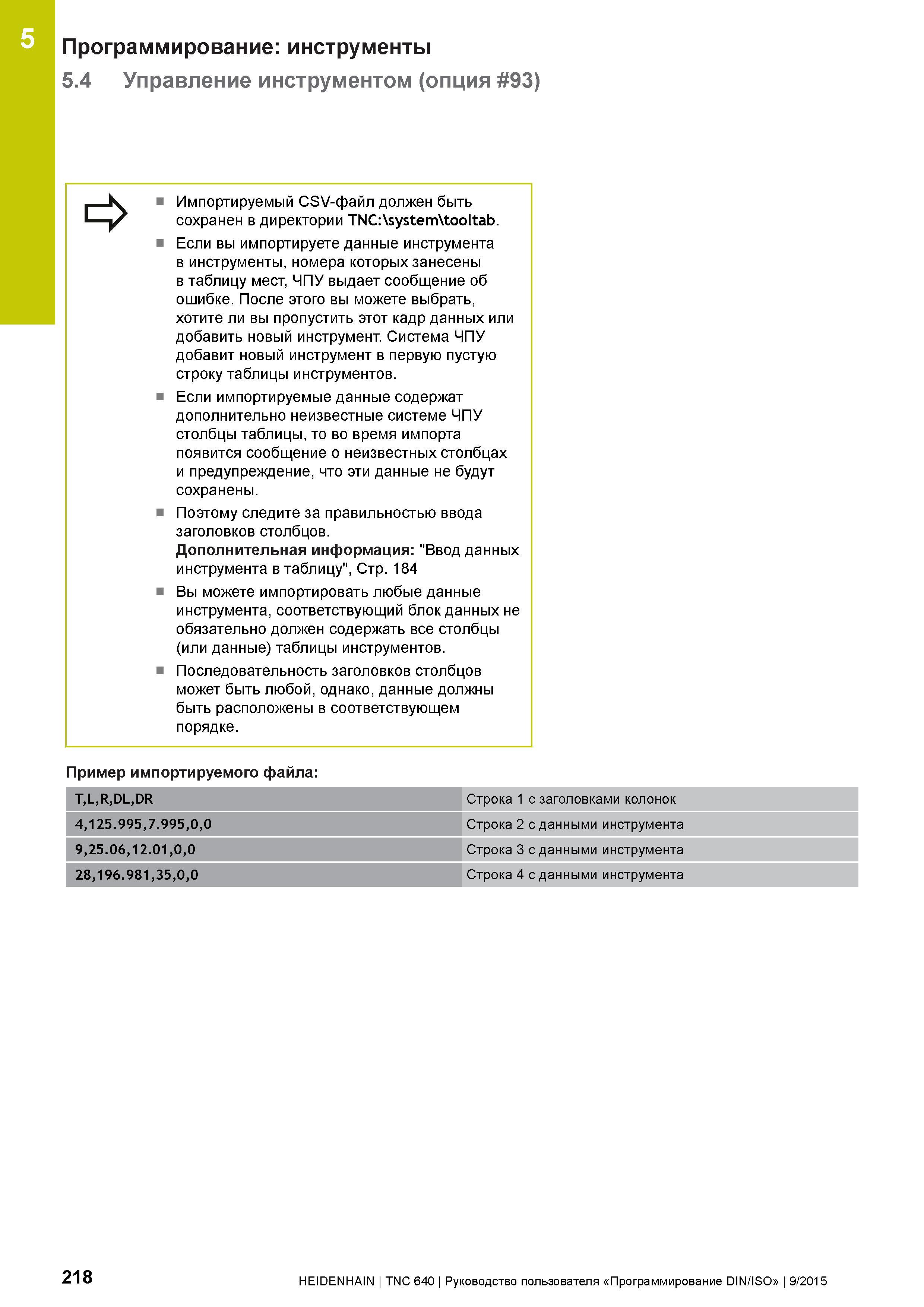

5 Программирование: инструменты 5.4 Управление инструментом (опция 93) Импортируемый CSV-файл должен быть сохранен в директории TNC:\system\tooltab. Если вы импортируете данные инструмента в инструменты, номера которых занесены в таблицу мест, ЧПУ выдает сообщение об ошибке. После этого вы можете выбрать, хотите ли вы пропустить этот кадр данных или добавить новый инструмент. Система ЧПУ добавит новый инструмент в первую пустую строку таблицы инструментов. Если импортируемые данные содержат дополнительно неизвестные системе ЧПУ столбцы таблицы, то во время импорта появится сообщение о неизвестных столбцах и предупреждение, что эти данные не будут сохранены. Поэтому следите за правильностью ввода заголовков столбцов. Дополнительная информация: "Ввод данных инструмента в таблицу", Стр. 184 Вы можете импортировать любые данные инструмента, соответствующий блок данных не обязательно должен содержать все столбцы (или данные) таблицы инструментов. Последовательность заголовков столбцов может быть любой, однако, данные должны быть расположены в соответствующем порядке. Пример импортируемого файла: T,L,R,DL,DR Строка 1 с заголовками колонок 4,125.995,7.995,0,0 Строка 2 с данными инструмента 9,25.06,12.01,0,0 Строка 3 с данными инструмента 28,196.981,35,0,0 Строка 4 с данными инструмента 218 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
