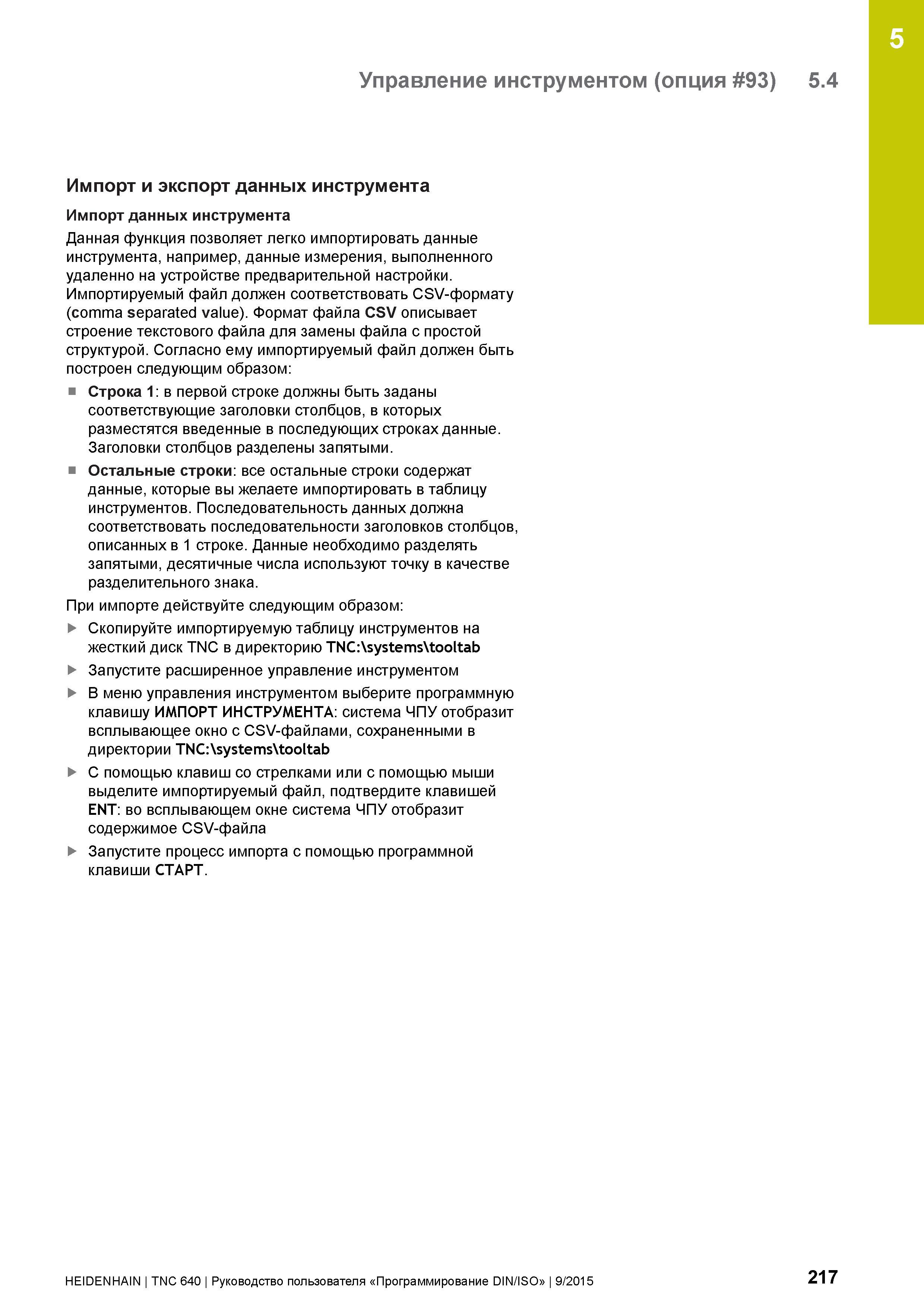

5 Управление инструментом (опция 93) 5.4 Импорт и экспорт данных инструмента Импорт данных инструмента Данная функция позволяет легко импортировать данные инструмента, например, данные измерения, выполненного удаленно на устройстве предварительной настройки. Импортируемый файл должен соответствовать CSV-формату (comma separated value). Формат файла CSV описывает строение текстового файла для замены файла с простой структурой. Согласно ему импортируемый файл должен быть построен следующим образом: Строка 1: в первой строке должны быть заданы соответствующие заголовки столбцов, в которых разместятся введенные в последующих строках данные. Заголовки столбцов разделены запятыми. Остальные строки: все остальные строки содержат данные, которые вы желаете импортировать в таблицу инструментов. Последовательность данных должна соответствовать последовательности заголовков столбцов, описанных в 1 строке. Данные необходимо разделять запятыми, десятичные числа используют точку в качестве разделительного знака. При импорте действуйте следующим образом: Скопируйте импортируемую таблицу инструментов на жесткий диск TNC в директорию TNC:\systems\tooltab Запустите расширенное управление инструментом В меню управления инструментом выберите программную клавишу ИМПОРТ ИНСТРУМЕНТА: система ЧПУ отобразит всплывающее окно с CSV-файлами, сохраненными в директории TNC:\systems\tooltab С помощью клавиш со стрелками или с помощью мыши выделите импортируемый файл, подтвердите клавишей ENT: во всплывающем окне система ЧПУ отобразит содержимое CSV-файла Запустите процесс импорта с помощью программной клавиши СТАРТ. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 217
