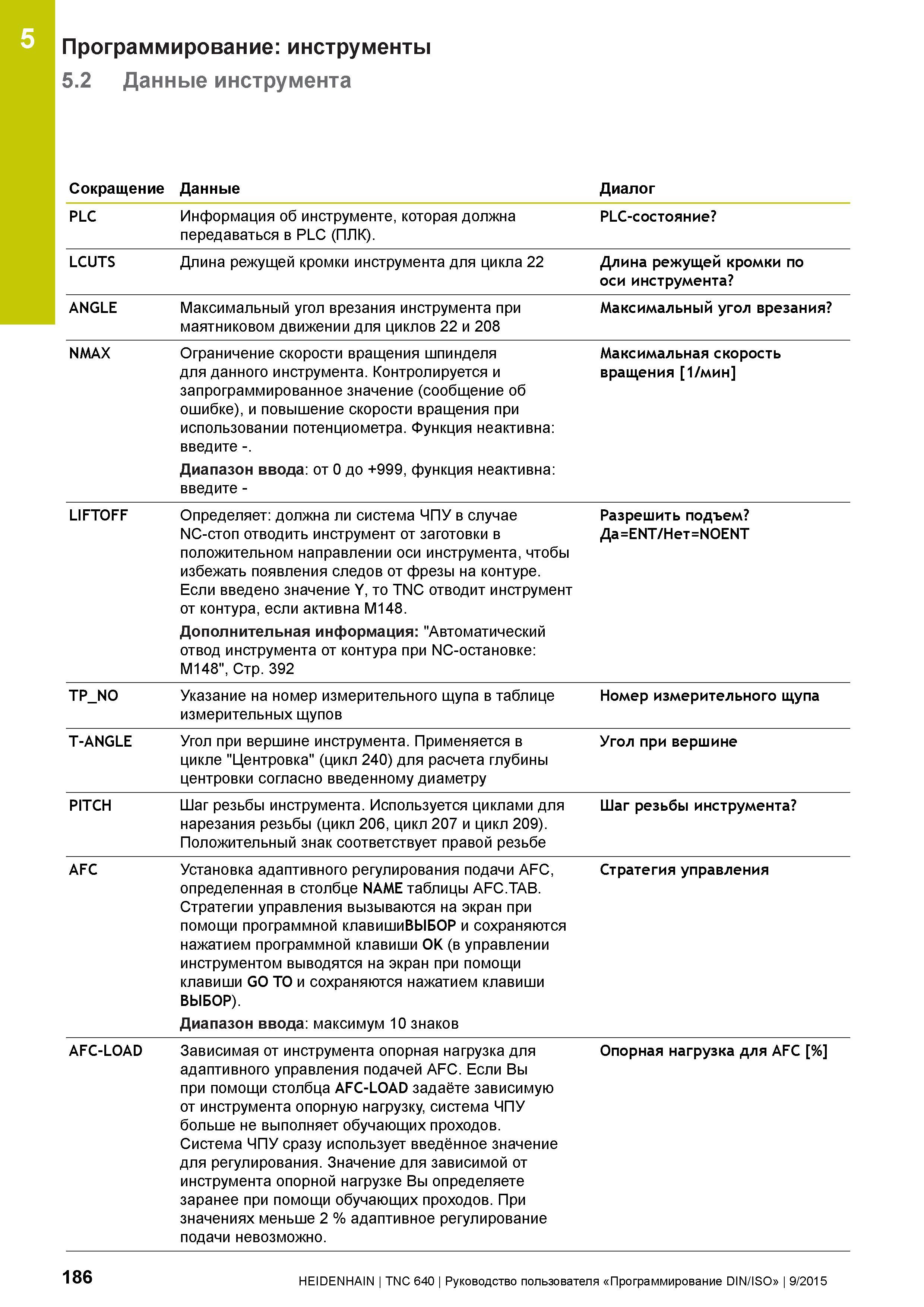

5 Программирование: инструменты 5.2 Данные инструмента Сокращение Данные Диалог PLC Информация об инструменте, которая должна передаваться в PLC (ПЛК). PLC-состояние LCUTS Длина режущей кромки инструмента для цикла 22 Длина режущей кромки по оси инструмента ANGLE Максимальный угол врезания инструмента при маятниковом движении для циклов 22 и 208 Максимальный угол врезания NMAX Ограничение скорости вращения шпинделя для данного инструмента. Контролируется и запрограммированное значение (сообщение об ошибке), и повышение скорости вращения при использовании потенциометра. Функция неактивна: введите -. Диапазон ввода: от 0 до +999, функция неактивна: введите - Максимальная скорость вращения 1/мин LIFTOFF Определяет: должна ли система ЧПУ в случае NC-стоп отводить инструмент от заготовки в положительном направлении оси инструмента, чтобы избежать появления следов от фрезы на контуре. Если введено значение Y, то TNC отводит инструмент от контура, если активна M148. Дополнительная информация: "Автоматический отвод инструмента от контура при NC-остановке: M148", Стр. 392 Разрешить подъем Да=ENT/Нет=NOENT TP_NO Указание на номер измерительного щупа в таблице измерительных щупов Номер измерительного щупа T-ANGLE Угол при вершине инструмента. Применяется в цикле "Центровка" (цикл 240) для расчета глубины центровки согласно введенному диаметру Угол при вершине PITCH Шаг резьбы инструмента. Используется циклами для нарезания резьбы (цикл 206, цикл 207 и цикл 209). Положительный знак соответствует правой резьбе Шаг резьбы инструмента AFC Установка адаптивного регулирования подачи AFC, определенная в столбце NAME таблицы AFC.TAB. Стратегии управления вызываются на экран при помощи программной клавишиВЫБОР и сохраняются нажатием программной клавиши OK (в управлении инструментом выводятся на экран при помощи клавиши GO TO и сохраняются нажатием клавиши ВЫБОР). Диапазон ввода: максимум 10 знаков Стратегия управления AFC-LOAD Зависимая от инструмента опорная нагрузка для адаптивного управления подачей AFC. Если Вы при помощи столбца AFC-LOAD задаёте зависимую от инструмента опорную нагрузку, система ЧПУ больше не выполняет обучающих проходов. Система ЧПУ сразу использует введённое значение для регулирования. Значение для зависимой от инструмента опорной нагрузке Вы определяете заранее при помощи обучающих проходов. При значениях меньше 2 % адаптивное регулирование подачи невозможно. Опорная нагрузка для AFC % 186 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
