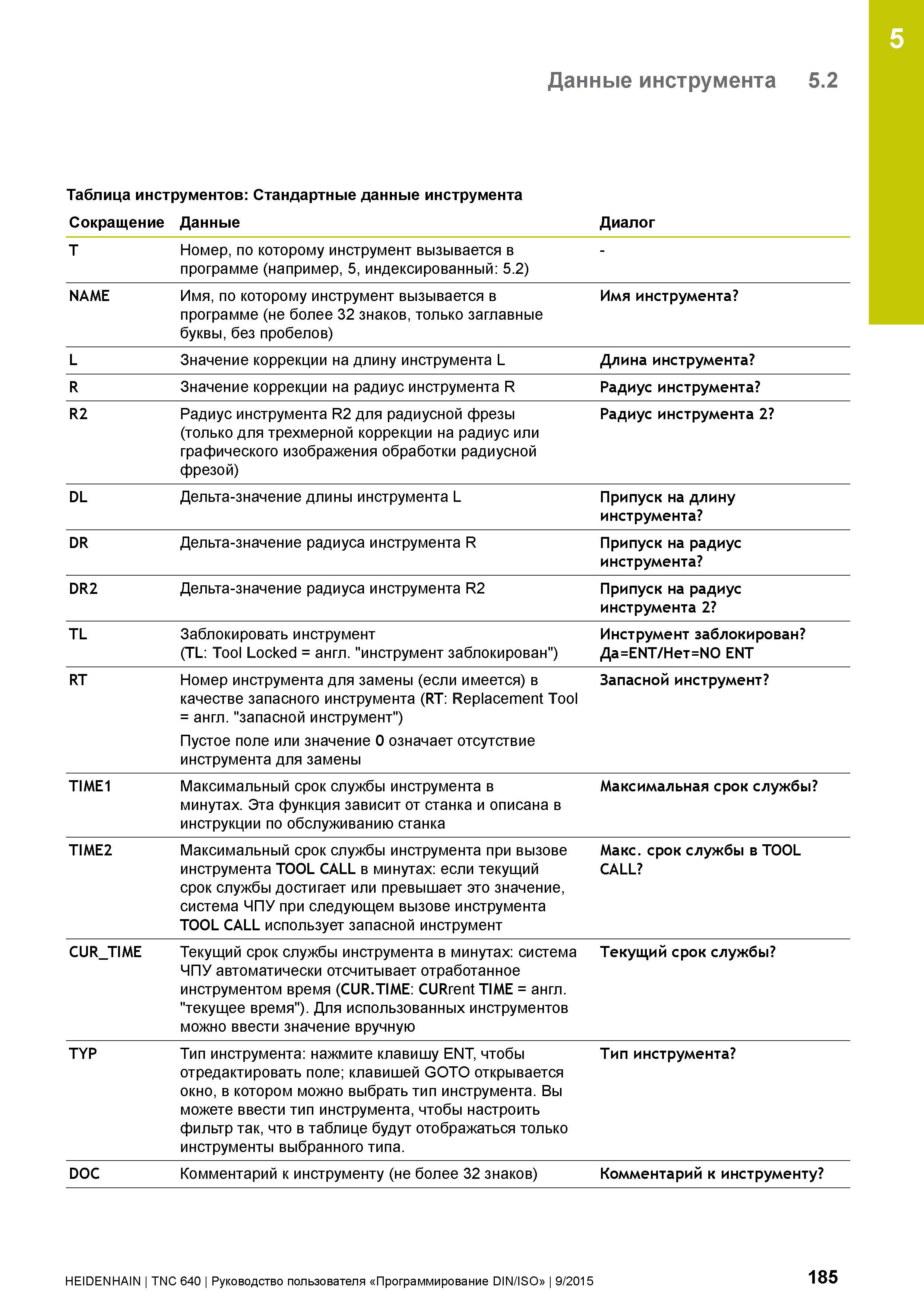

5 Данные инструмента 5.2 Таблица инструментов: Стандартные данные инструмента Сокращение Данные Диалог T Номер, по которому инструмент вызывается в программе (например, 5, индексированный: 5.2) - NAME Имя, по которому инструмент вызывается в программе (не более 32 знаков, только заглавные буквы, без пробелов) Имя инструмента L Значение коррекции на длину инструмента L Длина инструмента R Значение коррекции на радиус инструмента R Радиус инструмента R2 Радиус инструмента R2 для радиусной фрезы (только для трехмерной коррекции на радиус или графического изображения обработки радиусной фрезой) Радиус инструмента 2 DL Дельта-значение длины инструмента L Припуск на длину инструмента DR Дельта-значение радиуса инструмента R Припуск на радиус инструмента DR2 Дельта-значение радиуса инструмента R2 Припуск на радиус инструмента 2 TL Заблокировать инструмент (TL: Tool Locked = англ. "инструмент заблокирован") Инструмент заблокирован Да=ENT/Нет=NO ENT RT Номер инструмента для замены (если имеется) в качестве запасного инструмента (RT: Replacement Tool = англ. "запасной инструмент") Пустое поле или значение 0 означает отсутствие инструмента для замены Запасной инструмент TIME1 Максимальный срок службы инструмента в минутах. Эта функция зависит от станка и описана в инструкции по обслуживанию станка Максимальная срок службы TIME2 Максимальный срок службы инструмента при вызове инструмента TOOL CALL в минутах: если текущий срок службы достигает или превышает это значение, система ЧПУ при следующем вызове инструмента TOOL CALL использует запасной инструмент Макс. срок службы в TOOL CALL CUR_TIME Текущий срок службы инструмента в минутах: система ЧПУ автоматически отсчитывает отработанное инструментом время (CUR.TIME: CURrent TIME = англ. "текущее время"). Для использованных инструментов можно ввести значение вручную Текущий срок службы TYP Тип инструмента: нажмите клавишу ENT, чтобы отредактировать поле; клавишей GOTO открывается окно, в котором можно выбрать тип инструмента. Вы можете ввести тип инструмента, чтобы настроить фильтр так, что в таблице будут отображаться только инструменты выбранного типа. Тип инструмента DOC Комментарий к инструменту (не более 32 знаков) Комментарий к инструменту HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 185
