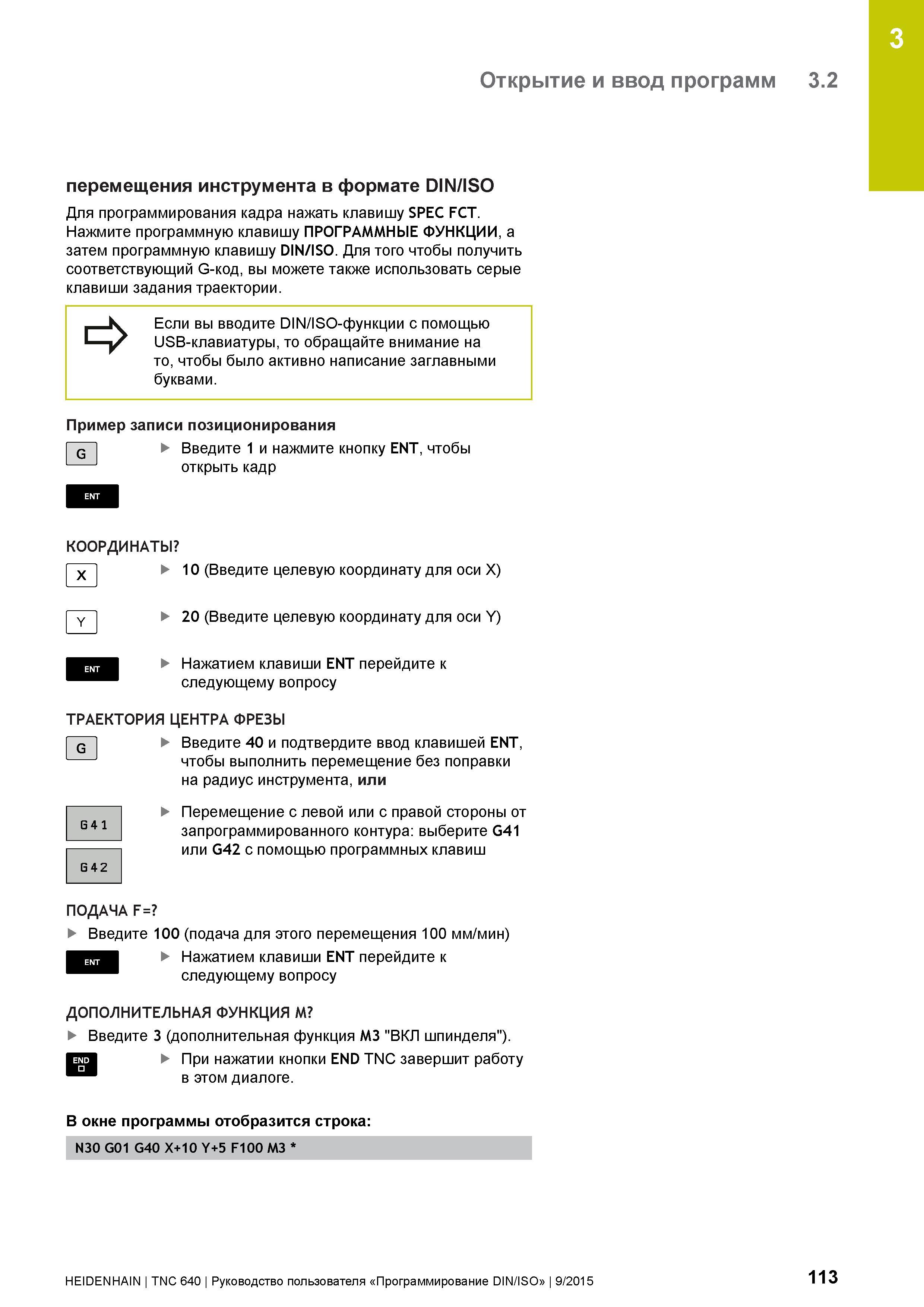

3 Открытие и ввод программ 3.2 перемещения инструмента в формате DIN/ISO Для программирования кадра нажать клавишу SPEC FCT. Нажмите программную клавишу ПРОГРАММНЫЕ ФУНКЦИИ, а затем программную клавишу DIN/ISO. Для того чтобы получить соответствующий G-код, вы можете также использовать серые клавиши задания траектории. => Если вы вводите DIN/ISO-функции с помощью USB-клавиатуры, то обращайте внимание на то, чтобы было активно написание заглавными буквами. Пример записи позиционирования q Введите 1 и нажмите кнопку ENT, чтобы открыть кадр ENT КООРДИНАТЫ 10 (Введите целевую координату для оси X) Y 20 (Введите целевую координату для оси Y) Нажатием клавиши ENT перейдите к следующему вопросу ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ Введите 40 и подтвердите ввод клавишей ENT, чтобы выполнить перемещение без поправки на радиус инструмента, или Б 4 1 В 4 2 Перемещение с левой или с правой стороны от запрограммированного контура: выберите G41 или G42 с помощью программных клавиш ПОДАЧА F= Введите 100 (подача для этого перемещения 100 мм/мин) Нажатием клавиши ENT перейдите к следующему вопросу ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ М Введите 3 (дополнительная функция M3 "ВКЛ шпинделя"). ЕЗЯ При нажатии кнопки END TNC завершит работу в этом диалоге. В окне программы отобразится строка: N30 G01 G40 X+10 Y+5 F100 M3 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 113
