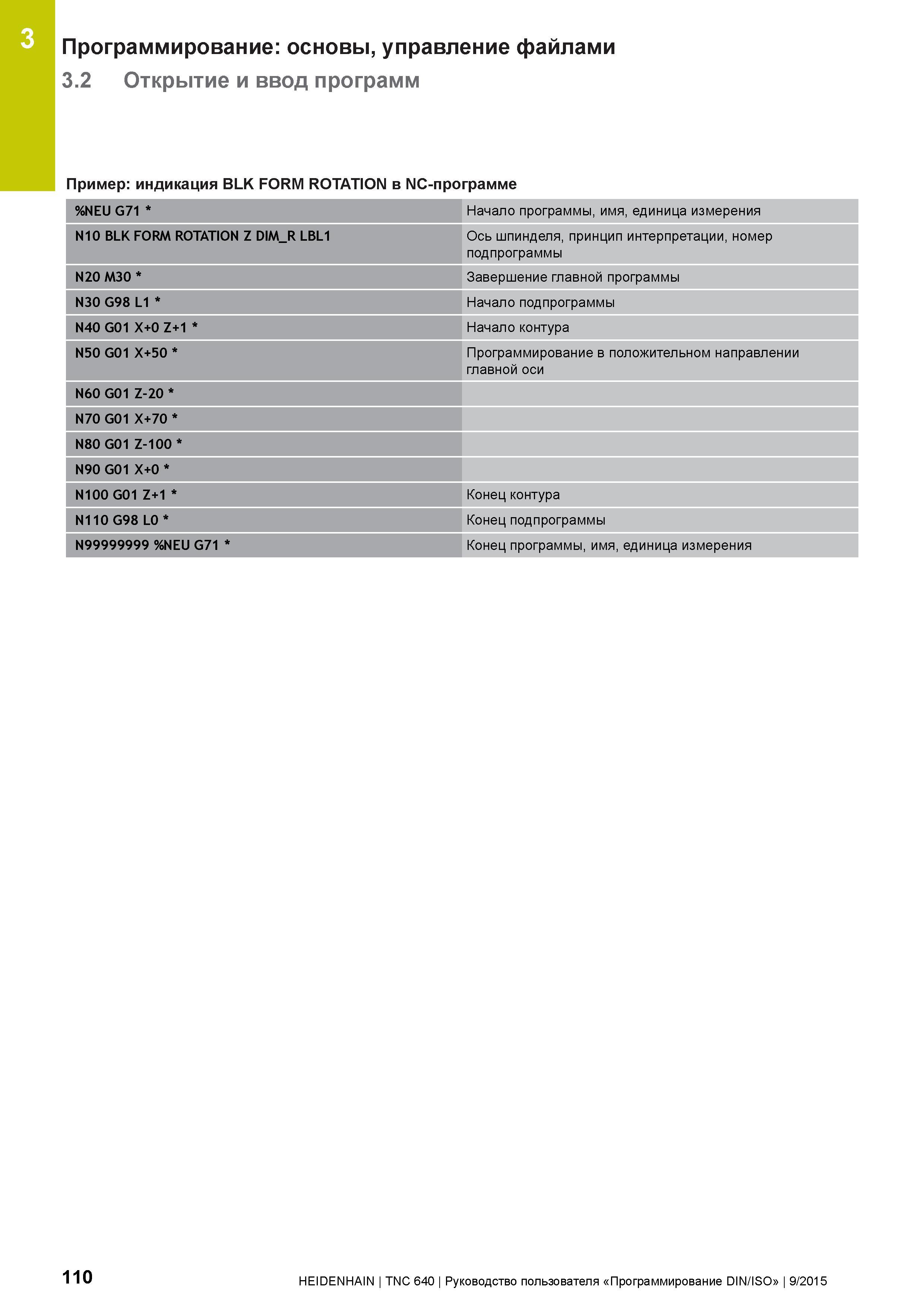

3 Программирование: основы, управление файлами 3.2 Открытие и ввод программ Пример: индикация BLK FORM ROTATION в NC-программе %NEU G71 Начало программы, имя, единица измерения N10 BLK FORM ROTATION Z DIM_R LBL1 Ось шпинделя, принцип интерпретации, номер подпрограммы N20 M30 Завершение главной программы N30 G98 L1 Начало подпрограммы N40 G01 X+0 Z+1 Начало контура N50 G01 X+50 Программирование в положительном направлении главной оси N60 G01 Z-20 N70 G01 X+70 N80 G01 Z-100 N90 G01 X+0 N100 G01 Z+1 Конец контура N110 G98 L0 Конец подпрограммы N99999999 %NEU G71 Конец программы, имя, единица измерения 110 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
