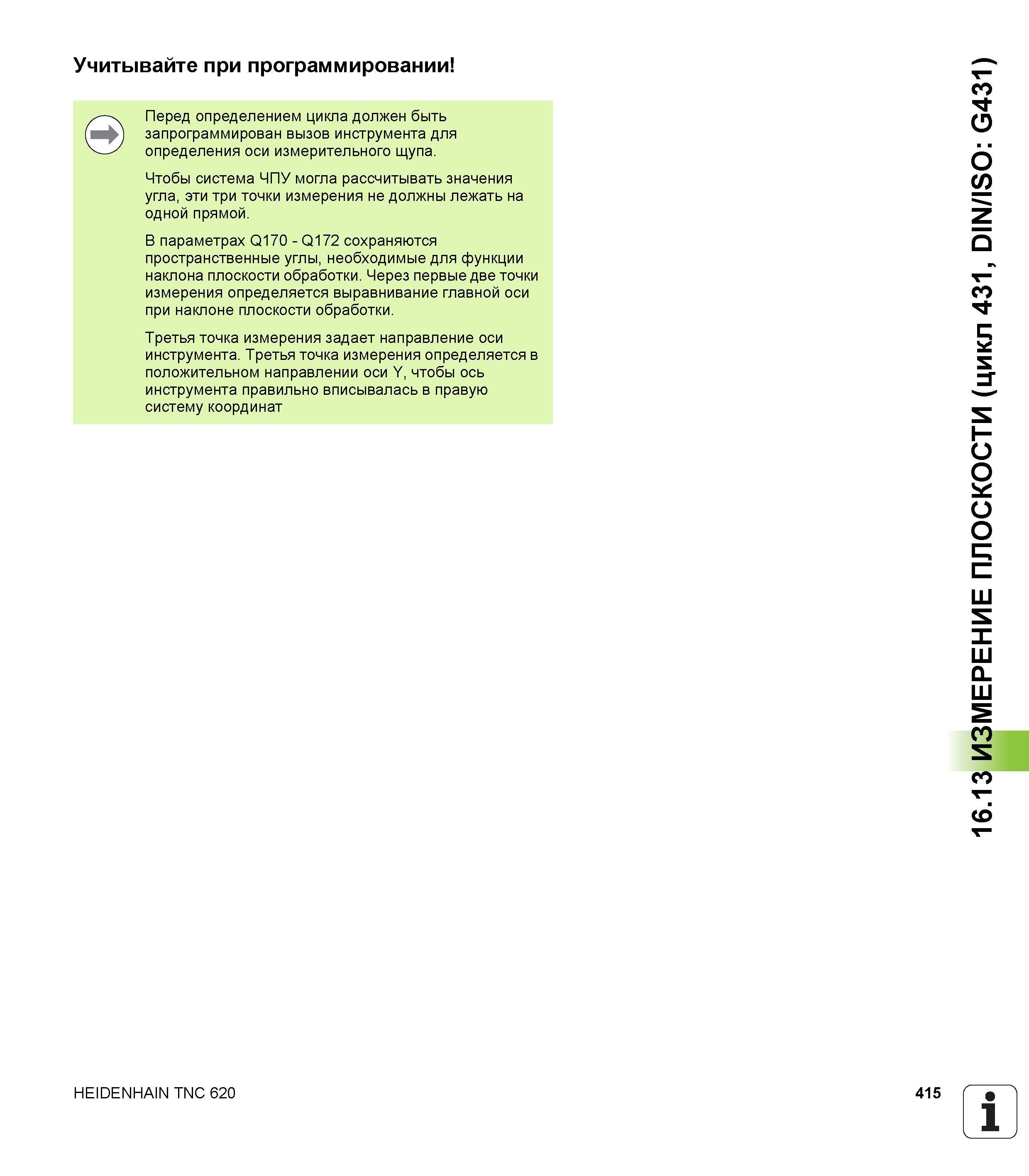

Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Чтобы система ЧПУ могла рассчитывать значения угла, эти три точки измерения не должны лежать на одной прямой. В параметрах Q170 - Q172 сохраняются пространственные углы, необходимые для функции наклона плоскости обработки. Через первые две точки измерения определяется выравнивание главной оси при наклоне плоскости обработки. Третья точка измерения задает направление оси инструмента. Третья точка измерения определяется в положительном направлении оси Y, чтобы ось инструмента правильно вписывалась в правую систему координат HEIDENHAIN TNC 620 415 1 16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431)
