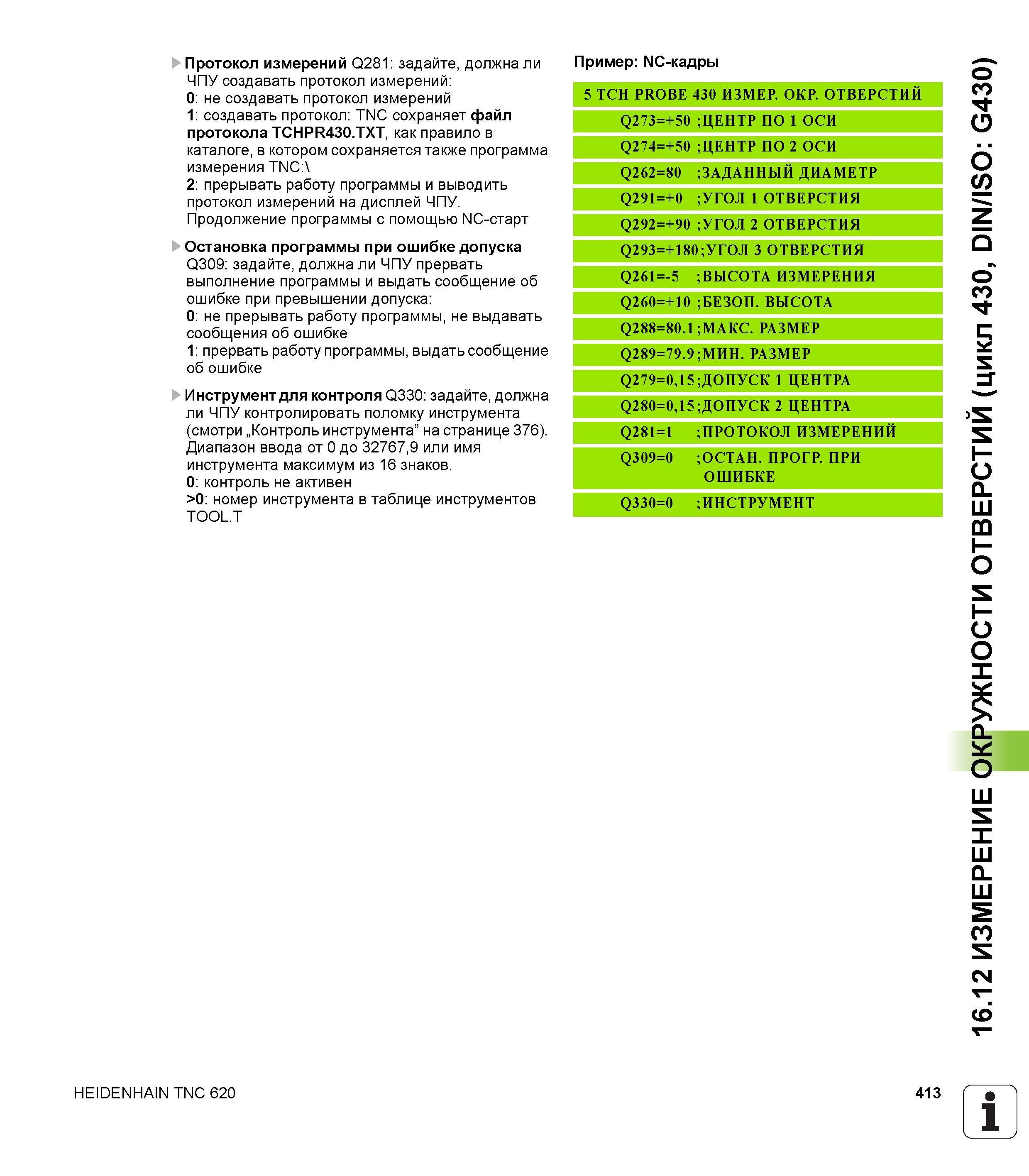

413 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.413

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 413 0413 Lab2u

Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR430.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\ 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при превышении допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли чПУ контролировать поломку инструмента (смотри „ Контроль инструмента” на странице 376). Диапазон ввода от 0 до 32767,9 или имя инструмента максимум из 16 знаков. 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 430 ИЗМЕР. ОКР. ОТВЕРСТИЙ Q273=+50 ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q262=80 ;ЗАДАННЫЙ ДИАМЕТР Q291=+0 ;УГОЛ 1 ОТВЕРСТИЯ Q292=+90 ;УГОЛ 2 ОТВЕРСТИЯ Q293=+180 ;УГОЛ 3 ОТВЕРСТИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q260=+10 ;БЕЗОП. ВЫСОТА Q288=80.1 ;МАКС. РАЗМЕР Q289=79.9 ;МИН. РАЗМЕР Q279=0,15 ;ДОПУСК 1 ЦЕНТРА Q280=0,15 ;ДОПУСК 2 ЦЕНТРА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИЙ Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ HEIDENHAIN TNC 620 413 1 16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 430, DIN/ISO G430)
