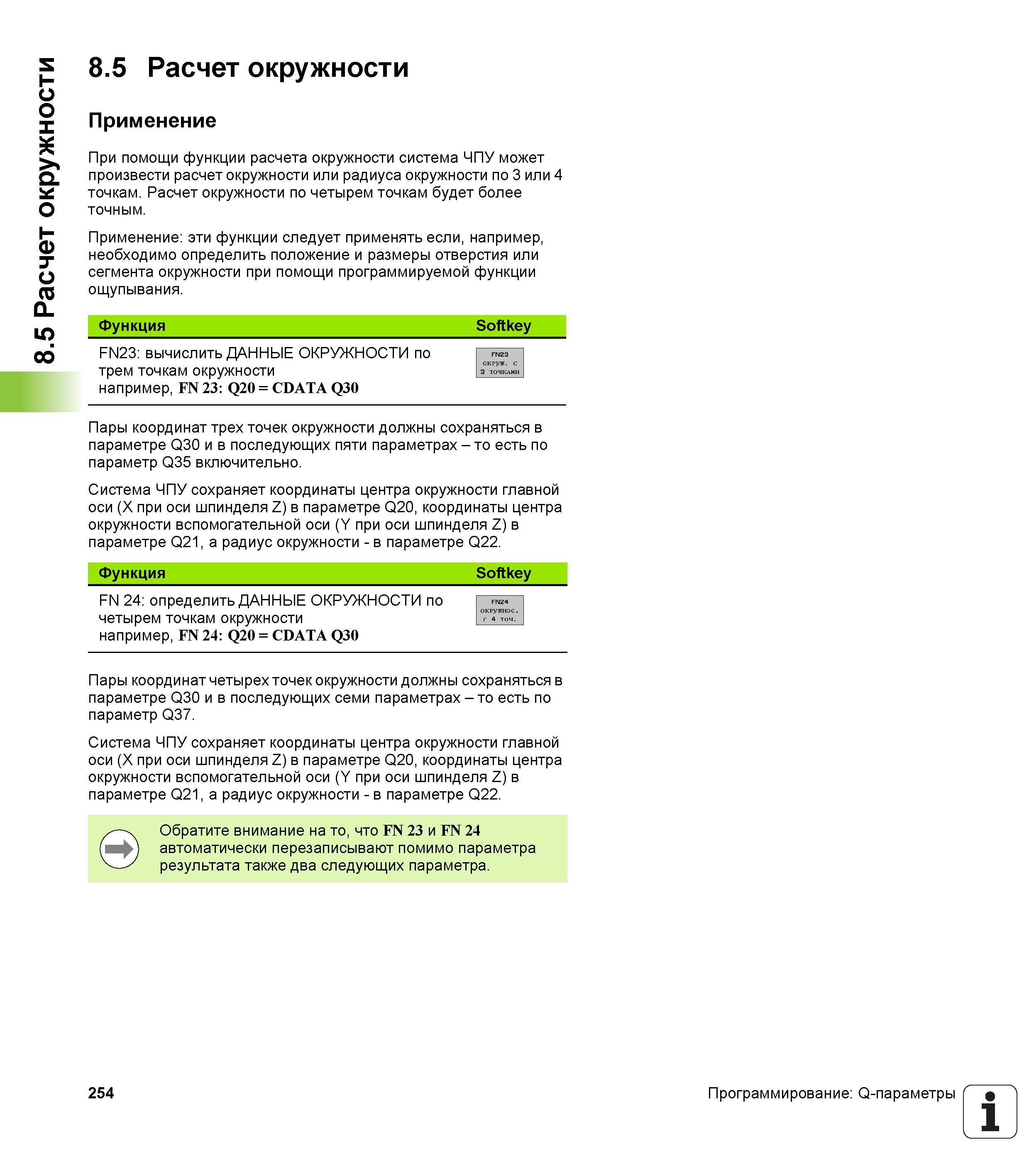

При помощи функции расчета окружности система ЧПУ может произвести расчет окружности или радиуса окружности по 3 или 4 точкам Расчет окружности по

При помощи функции расчета окружности система ЧПУ может произвести расчет окружности или радиуса окружности по 3 или 4 точкам. Расчет окружности по четырем точкам будет более точным. Применение эти функции следует применять если, например, необходимо определить положение и размеры отверстия или сегмента окружности при помощи программируемой функции ощупывания. Функция Softkey FN23 вычислить ДАННЫЕ ОКРУЖНОСТИ по FNZ3 окруж. с трем точкам окружности например, FN 23 Q20 = CDATA Q30 3 ТОЧКАМИ Пары координат трех точек окружности должны сохраняться в параметре Q30 и в последующих пяти параметрах - то есть по параметр Q35 включительно. Система ЧПУ сохраняет координаты центра окружности главной оси (X при оси шпинделя Z) в параметре Q20, координаты центра окружности вспомогательной оси (Y при оси шпинделя Z) в параметре Q21, а радиус окружности - в параметре Q22. Функция Softkey FN 24 определить ДАННЫЕ ОКРУЖНОСТИ по окружное. четырем точкам окружности г например, FN 24 Q20 = CDATA Q30 Пары координат четырех точек окружности должны сохраняться в параметре Q30 и в последующих семи параметрах - то есть по параметр Q37. Система ЧПУ сохраняет координаты центра окружности главной оси (X при оси шпинделя Z) в параметре Q20, координаты центра окружности вспомогательной оси (Y при оси шпинделя Z) в параметре Q21, а радиус окружности - в параметре Q22. Обратите внимание на то, что FN 23 и FN 24 автоматически перезаписывают помимо параметра результата также два следующих параметра. 254 Программирование Q-параметры 1 8.5 Расчет окружности 8.5 Расчет окружности Применение
