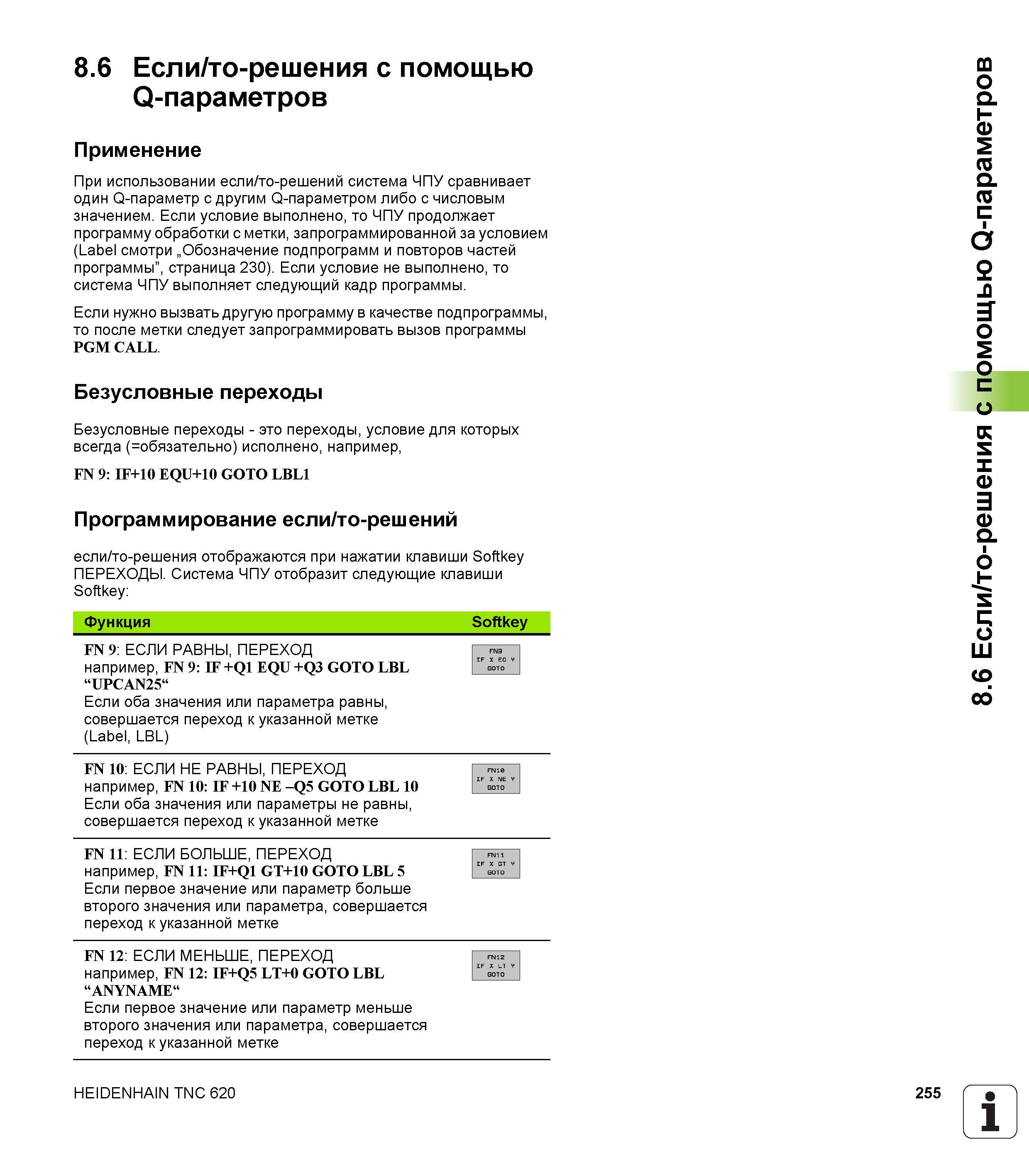

При использовании если/то-решений система ЧПУ сравнивает один Q-параметр с другим Q-параметром либо с числовым значением. Если условие выполнено, то ЧПУ продолжает программу обработки с метки, запрограммированной за условием (Label смотри „Обозначение подпрограмм и повторов частей программы”, страница 230). Если условие не выполнено, то система ЧПУ выполняет следующий кадр программы. Если нужно вызвать другую программу в качестве подпрограммы, то после метки следует запрограммировать вызов программы PGM CALL. Безусловные переходы Безусловные переходы - это переходы, условие для которых всегда (=обязательно) исполнено, например, FN 9 IF+10 EQU+10 GOTO LBL1 Программирование если/то-решений если/то-решения отображаются при нажатии клавиши Softkey ПЕРЕХОДЫ. Система ЧПУ отобразит следующие клавиши Softkey Функция Softkey FN 9 ЕСЛИ РАВНЫ, ПЕРЕХОД например, FN 9 IF +Q1 EQU +Q3 GOTO LBL “UPCAN25“ Если оба значения или параметра равны, совершается переход к указанной метке (Label, LBL) FN 10 ЕСЛИ НЕ РАВНЫ, ПЕРЕХОД например, FN 10 IF +10 NE -Q5 GOTO LBL 10 Если оба значения или параметры не равны, совершается переход к указанной метке FTJ10 IF X NE У GOTO FN 11 ЕСЛИ БОЛЬШЕ, ПЕРЕХОД например, FN 11 IF+Q1 GT+10 GOTO LBL 5 Если первое значение или параметр больше второго значения или параметра, совершается переход к указанной метке FTJ11 IF X GT V GOTO FN 12 ЕСЛИ МЕНЬШЕ, ПЕРЕХОД например, FN 12 IF+Q5 LT+0 GOTO LBL “ANYNAME“ Если первое значение или параметр меньше второго значения или параметра, совершается переход к указанной метке FTJ12 IF X LT V GOTO HEIDENHAIN TNC 620 255 1 8.6 Если/то-решения с помощью Q-параметров 8.6 Если/то-решения с помощью Q-параметров Применение
