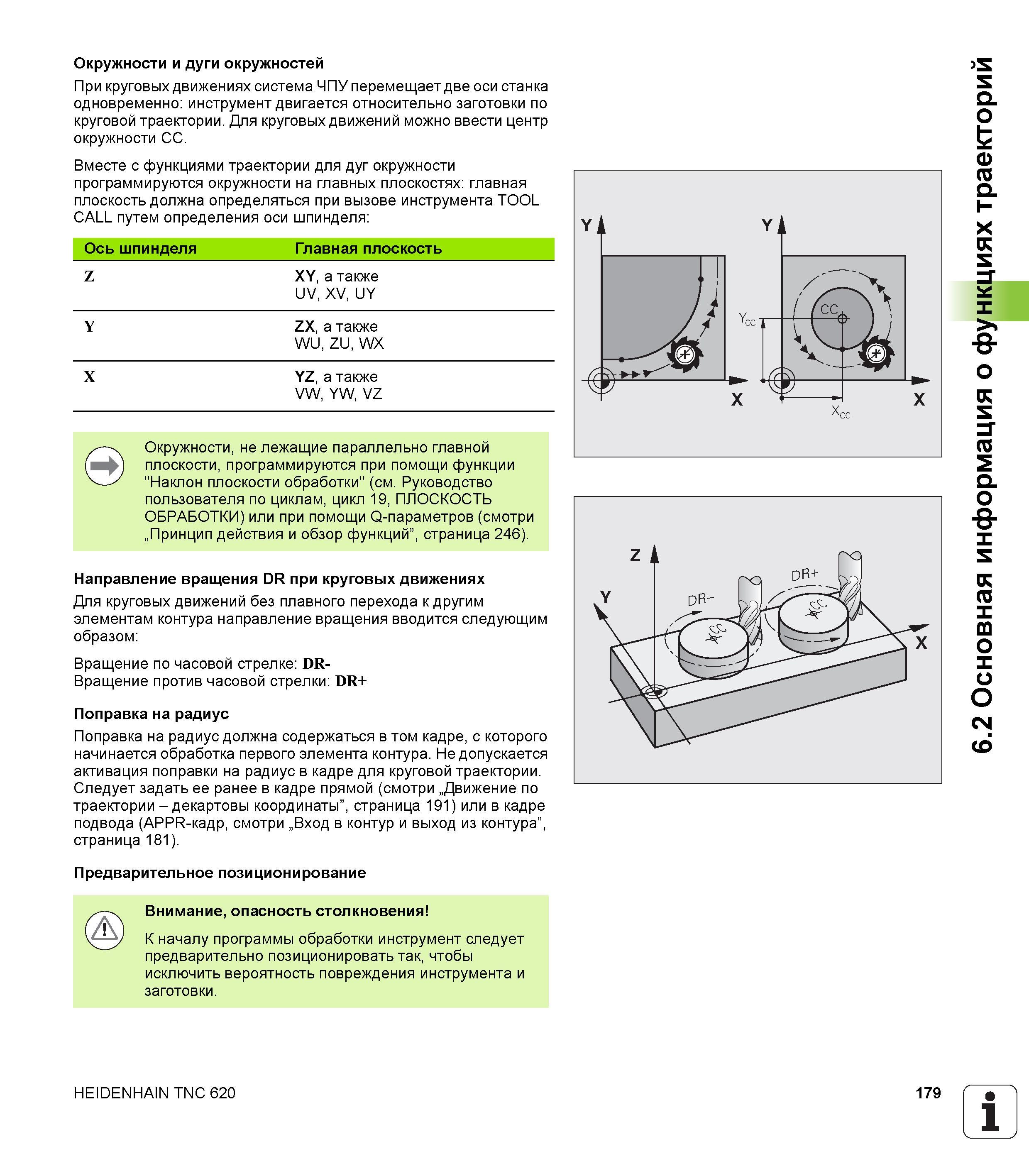

При круговых движениях система ЧПУ перемещает две оси станка одновременно инструмент двигается относительно заготовки по круговой траектории. Для круговых движений можно ввести центр окружности CC. Вместе с функциями траектории для дуг окружности программируются окружности на главных плоскостях главная плоскость должна определяться при вызове инструмента TOOL CALL путем определения оси шпинделя Ось шпинделя Главная плоскость Z XY, а также UV, XV, UY Y ZX, а также WU, ZU, WX X YZ, а также VW, YW, VZ Окружности, не лежащие параллельно главной плоскости, программируются при помощи функции "Наклон плоскости обработки" (см. Руководство пользователя по циклам, цикл 19, ПЛОСКОСТЬ ОБРАБОТКИ) или при помощи Q-параметров (смотри „Принцип действия и обзор функций”, страница 246). Направление вращения DR при круговых движениях Для круговых движений без плавного перехода к другим элементам контура направление вращения вводится следующим образом Вращение по часовой стрелке DR-Вращение против часовой стрелки DR+ Поправка на радиус Поправка на радиус должна содержаться в том кадре, с которого начинается обработка первого элемента контура. Не допускается активация поправки на радиус в кадре для круговой траектории. Следует задать ее ранее в кадре прямой (смотри „Движение по траектории - декартовы координаты”, страница 191) или в кадре подвода (APPR-кадр, смотри „Вход в контур и выход из контура”, страница 181). Предварительное позиционирование Внимание, опасность столкновения К началу программы обработки инструмент следует предварительно позиционировать так, чтобы исключить вероятность повреждения инструмента и заготовки. HEIDENHAIN TNC 620 179 1 6.2 Основная информация о функциях траекторий Окружности и дуги окружностей
