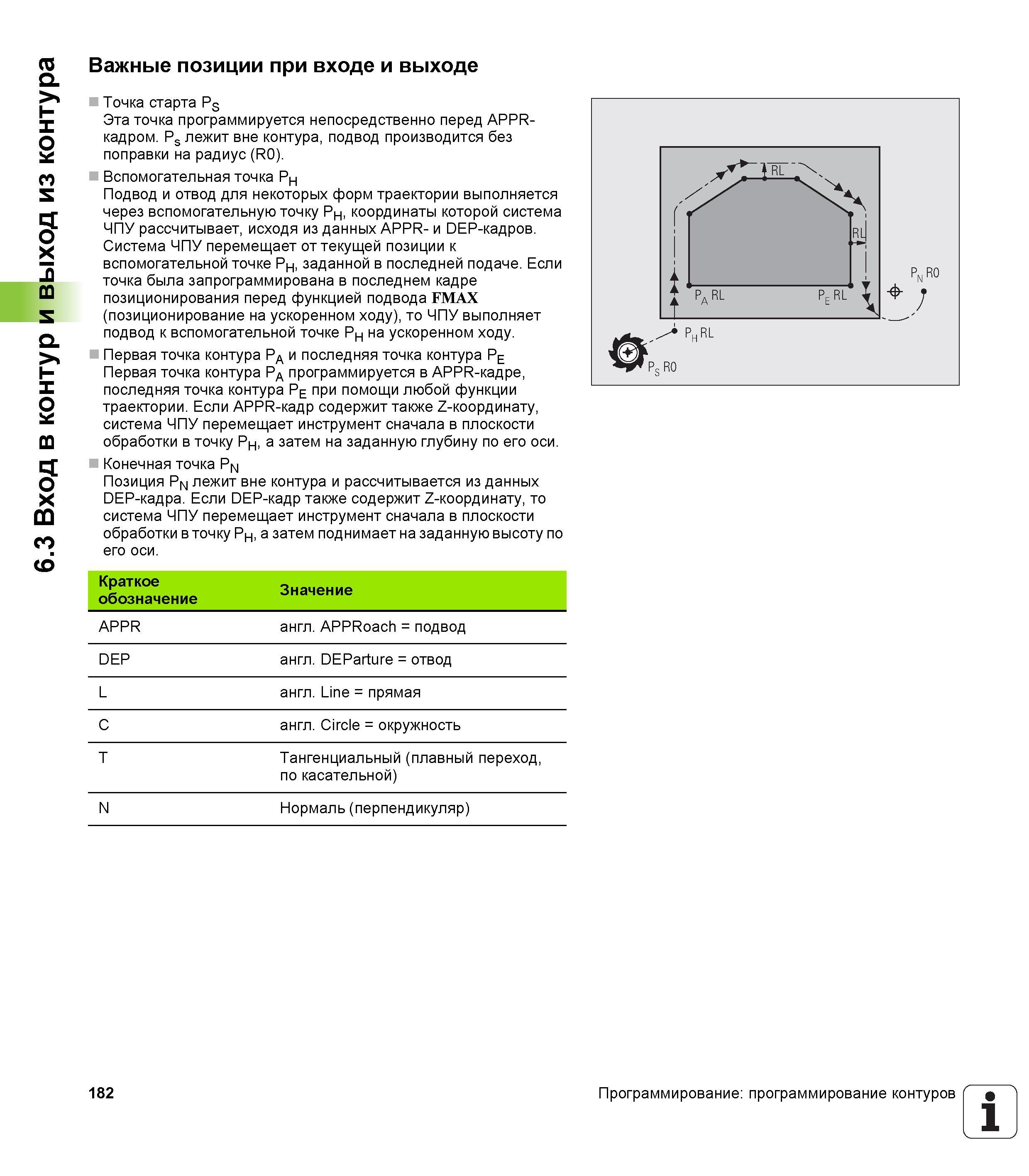

Подвод и отвод для некоторых форм траектории выполняется через вспомогательную точку Ph, координаты которой система ЧПУ рассчитывает, исходя из данных APPR- и DEP-кадров. Система ЧПУ перемещает от текущей позиции к вспомогательной точке Ph, заданной в последней подаче. Если точка была запрограммирована в последнем кадре позиционирования перед функцией подвода FMAX (позиционирование на ускоренном ходу), то ЧПУ выполняет подвод к вспомогательной точке Ph на ускоренном ходу. Первая точка контура Pa и последняя точка контура Pe Первая точка контура Pa программируется в APPR-кадре, последняя точка контура Pe при помощи любой функции траектории. Если APPR-кадр содержит также Z-координату, система ЧПУ перемещает инструмент сначала в плоскости обработки в точку Ph, а затем на заданную глубину по его оси. Конечная точка Pn Позиция Pn лежит вне контура и рассчитывается из данных DEP-кадра. Если DEP-кадр также содержит Z-координату, то система ЧПУ перемещает инструмент сначала в плоскости обработки в точку Ph, а затем поднимает на заданную высоту по его оси. Краткое обозначение Значение APPR англ. APPRoach = подвод DEP англ. DEParture = отвод L англ. Line = прямая C англ. Circle = окружность T Тангенциальный (плавный переход, по касательной) N Нормаль (перпендикуляр) 182 pNR0 V Программирование программирование контуров 1 6.3 Вход в контур и выход из контура Важные позиции при входе и выходе Точка старта Ps Эта точка программируется непосредственно перед APPR-кадром. Ps лежит вне контура, подвод производится без поправки на радиус (R0). Вспомогательная точка PH
