Перед программированием круговой траектории задайте центр окружности CC Последняя запрограммированная перед круговой траекторией позиция инструмент

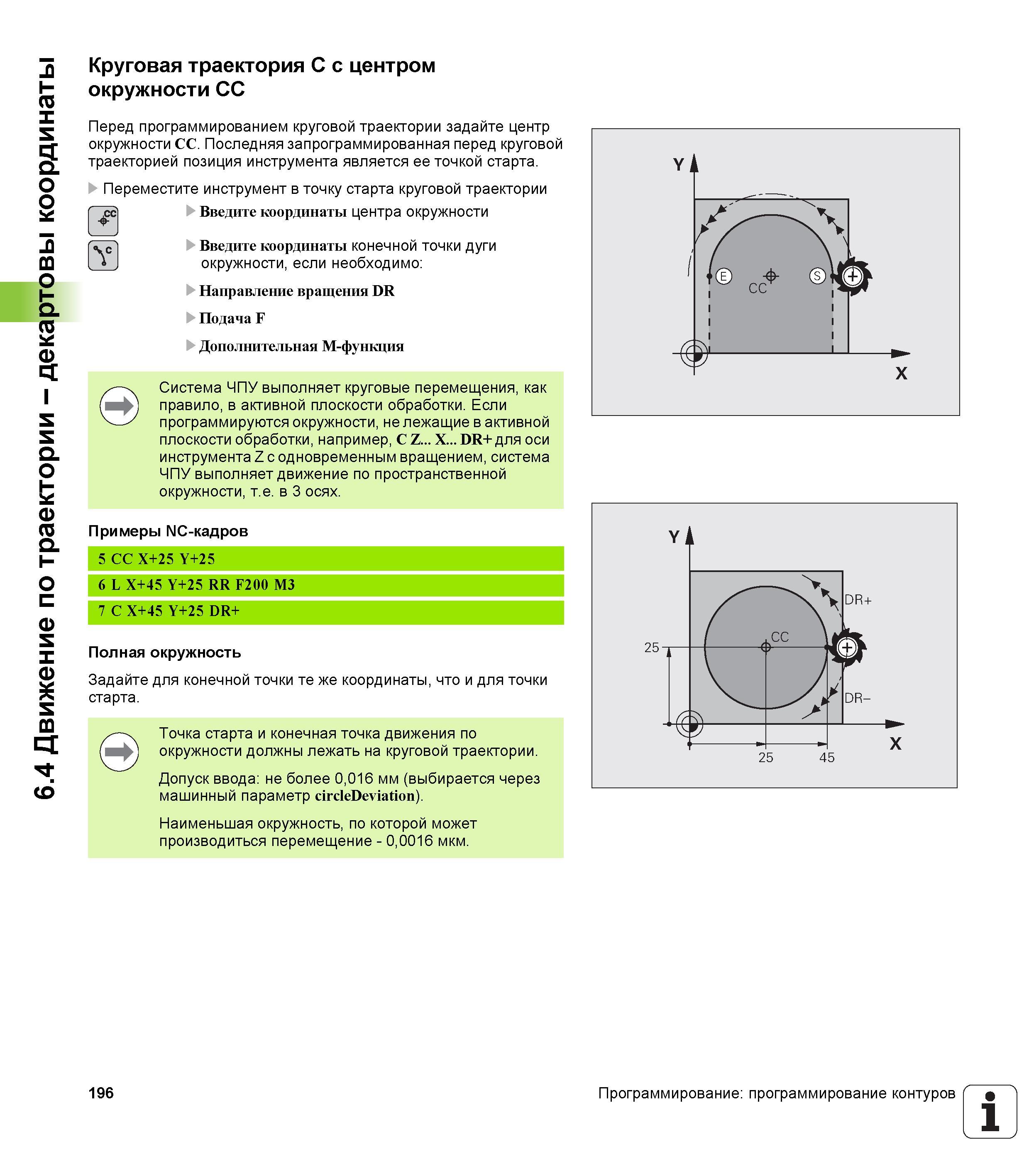

Перед программированием круговой траектории задайте центр окружности CC. Последняя запрограммированная перед круговой траекторией позиция инструмента является ее точкой старта. Переместите инструмент в точку старта круговой траектории Введите координаты центра окружности +сс Y U Введите координаты конечной точки дуги окружности, если необходимо Направление вращения DR Подача F Дополнительная M-функция Система ЧПУ выполняет круговые перемещения, как правило, в активной плоскости обработки. Если программируются окружности, не лежащие в активной плоскости обработки, например, C Z X DR+ для оси инструмента Z с одновременным вращением, система ЧПУ выполняет движение по пространственной окружности, т.е. в 3 осях. Примеры NC-кадров Полная окружность Задайте для конечной точки те же координаты, что и для точки старта. Точка старта и конечная точка движения по окружности должны лежать на круговой траектории. Допуск ввода не более 0,016 мм (выбирается через машинный параметр circleDeviation). Наименьшая окружность, по которой может производиться перемещение - 0,0016 мкм. 196 Программирование программирование контуров 1 6.4 Движение по траектории - декартовы координаты Круговая траектория C с центром окружности CC
