Оператор может самостоятельно задать вид (перспективу) для графики Фрагмент для увеличения или уменьшения выбирается с помощью рамки Выбор панели S

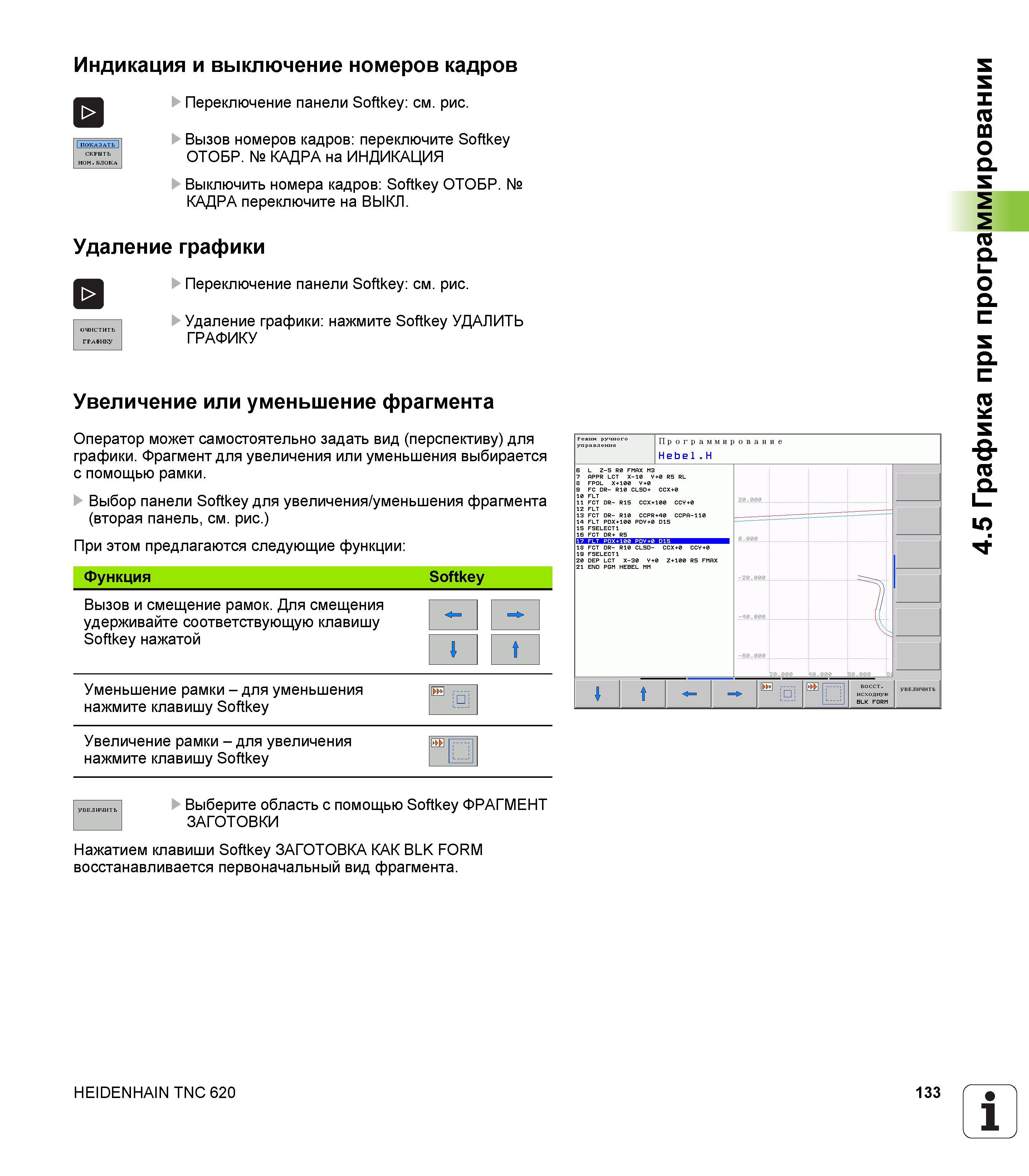

Оператор может самостоятельно задать вид (перспективу) для графики. Фрагмент для увеличения или уменьшения выбирается с помощью рамки. Выбор панели Softkey для увеличения/уменьшения фрагмента (вторая панель, см. рис.) При этом предлагаются следующие функции Функция Softkey Вызов и смещение рамок. Для смещения удерживайте соответствующую клавишу Softkey нажатой Уменьшение рамки - для уменьшения нажмите клавишу Softkey Увеличение рамки - для увеличения нажмите клавишу Softkey ft ft очистить ГРА8ИКУ Hebei Н VBEjra4I,Tb Выберите область с помощью Softkey ФРАГМЕНТ ЗАГОТОВКИ Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM восстанавливается первоначальный вид фрагмента. HEIDENHAIN TNC 620 133 1 4.5 Графика при программировании Индикация и выключение номеров кадров Переключение панели Softkey см. рис. Вызов номеров кадров переключите Softkey ОТОБР. № КАДРА на ИНДИКАЦИЯ Выключить номера кадров Softkey ОТОБР. № КАДРА переключите на ВЫКЛ. Удаление графики Переключение панели Softkey см. рис. Удаление графики нажмите Softkey УДАЛИТЬ ГРАФИКУ Увеличение или уменьшение фрагмента
