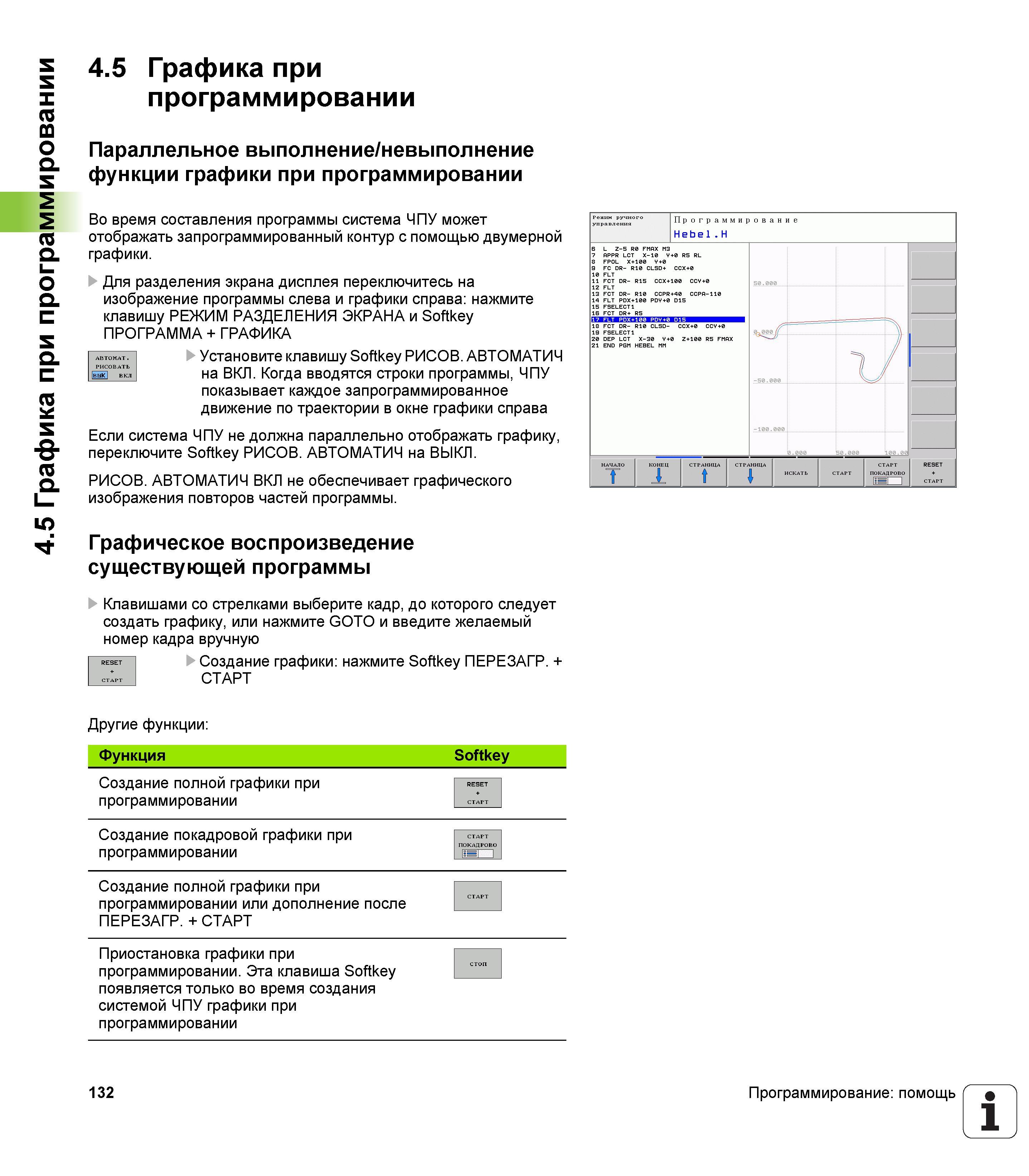

Графика при программировании Параллельное выполнение/невыполнение функции графики при программировании Во время составления программы система ЧПУ может отображать запрограммированный контур с помощью двумерной графики. Для разделения экрана дисплея переключитесь на изображение программы слева и графики справа нажмите клавишу РЕЖИМ РАЗДЕЛЕНИЯ ЭКРАНА и Softkey ПРОГРАММА + ГРАФИКА автоилт. Установите клавишу Softkey РИСОВ. АВТОМАТИЧ н‘ на ВКЛ. Когда вводятся строки программы, ЧПУ показывает каждое запрограммированное движение по траектории в окне графики справа Если система ЧПУ не должна параллельно отображать графику, переключите Softkey РИСОВ. АВТОМАТИЧ на ВЫКЛ. РИСОВ. АВТОМАТИЧ ВКЛ не обеспечивает графического изображения повторов частей программы. Графическое воспроизведение существующей программы Клавишами со стрелками выберите кадр, до которого следует создать графику, или нажмите GOTO и введите желаемый номер кадра вручную Создание графики нажмите Softkey ПЕРЕЗАГР. + СТАРТ СТАРТ Другие функции Функция Softkey Создание полной графики при программировании Создание покадровой графики при программировании Создание полной графики при программировании или дополнение после ПЕРЕЗАГР. + СТАРТ Приостановка графики при программировании. Эта клавиша Softkey появляется только во время создания системой ЧПУ графики при программировании 132 Программирование помощь 1 4.5 Графика при программировании 4.5
