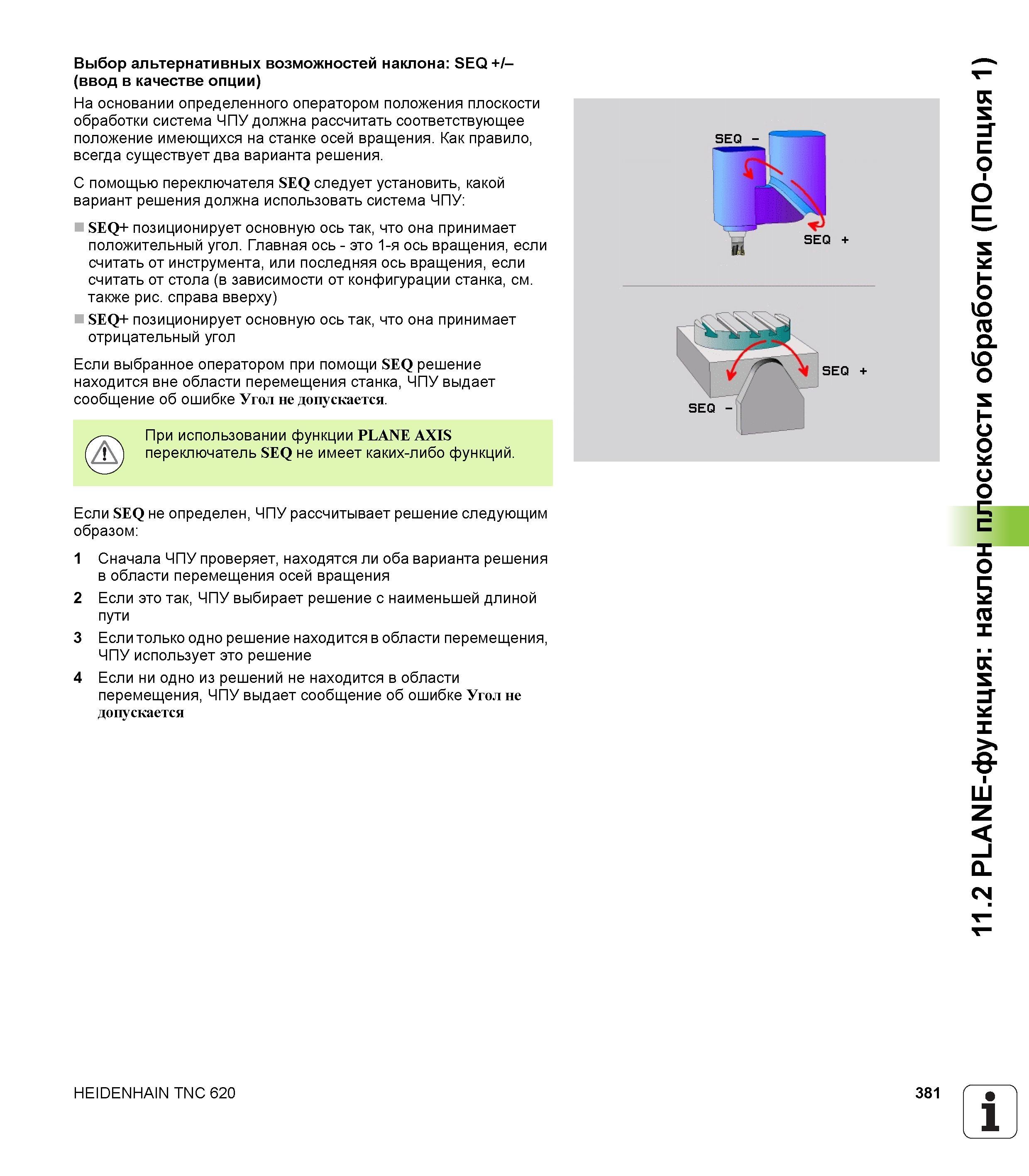

На основании определенного оператором положения плоскости обработки система ЧПУ должна рассчитать соответствующее положение имеющихся на станке осей вращения. Как правило, всегда существует два варианта решения. С помощью переключателя SEQ следует установить, какой вариант решения должна использовать система ЧПУ SEQ+ позиционирует основную ось так, что она принимает положительный угол. Главная ось - это 1-я ось вращения, если считать от инструмента, или последняя ось вращения, если считать от стола (в зависимости от конфигурации станка, см. также рис. справа вверху) SEQ+ позиционирует основную ось так, что она принимает отрицательный угол Если выбранное оператором при помощи SEQ решение находится вне области перемещения станка, ЧПУ выдает сообщение об ошибке Угол не допускается. При использовании функции PLANE AXIS переключатель SEQ не имеет каких-либо функций. Если SEQ не определен, ЧПУ рассчитывает решение следующим образом 1 Сначала ЧПУ проверяет, находятся ли оба варианта решения в области перемещения осей вращения 2 Если это так, ЧПУ выбирает решение с наименьшей длиной пути 3 Если только одно решение находится в области перемещения, ЧПУ использует это решение 4 Если ни одно из решений не находится в области перемещения, ЧПУ выдает сообщение об ошибке Угол не допускается HEIDENHAIN TNC 620 381 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Выбор альтернативных возможностей наклона SEQ +/-(ввод в качестве опции)
