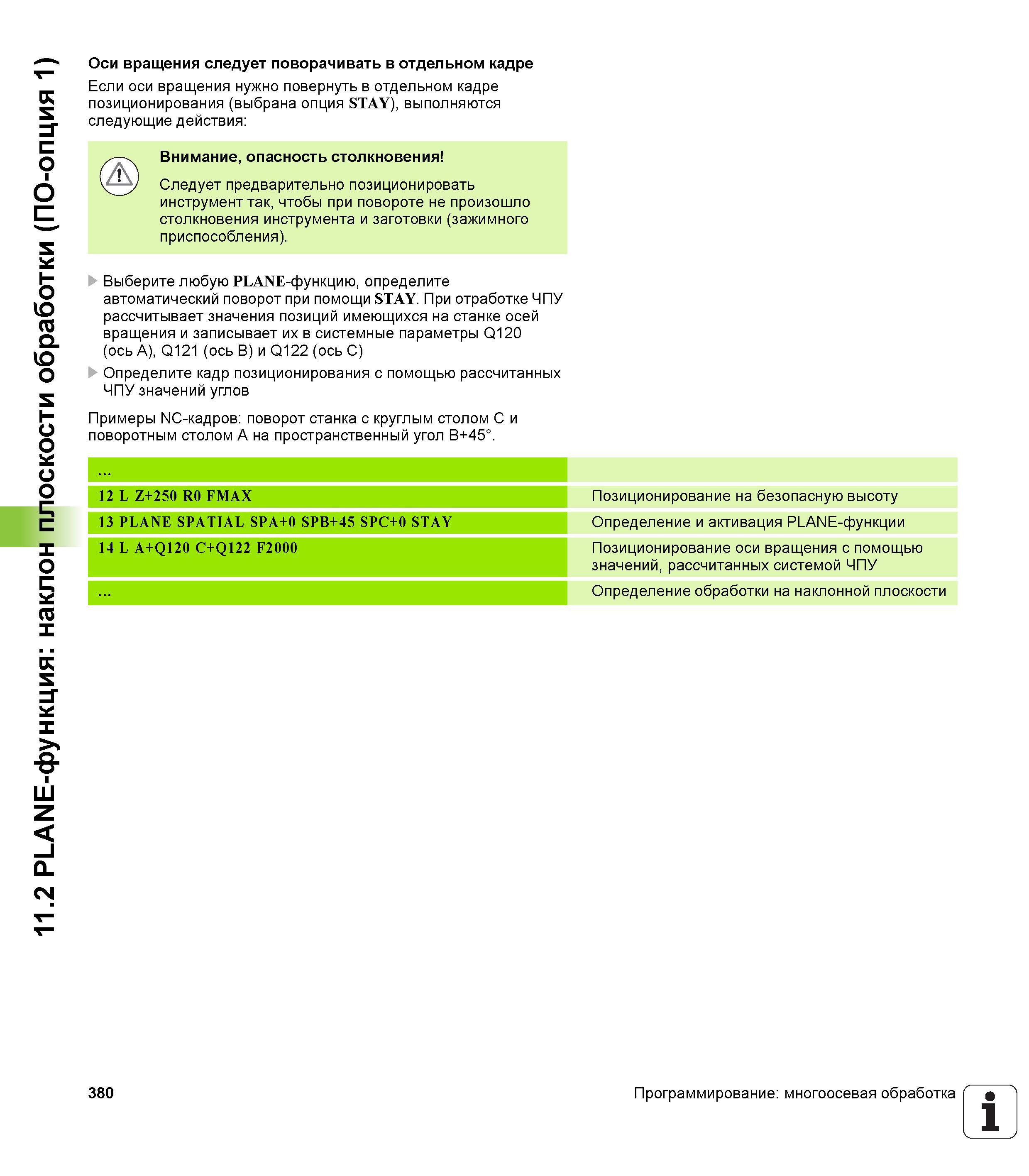

Если оси вращения нужно повернуть в отдельном кадре позиционирования (выбрана опция STAY), выполняются следующие действия Следует предварительно позиционировать инструмент так, чтобы при повороте не произошло столкновения инструмента и заготовки (зажимного приспособления). Выберите любую PLANE-функцию, определите автоматический поворот при помощи STAY. При отработке ЧПУ рассчитывает значения позиций имеющихся на станке осей вращения и записывает их в системные параметры Q120 (ось A), Q121 (ось B) и Q122 (ось C) Определите кадр позиционирования с помощью рассчитанных ЧПУ значений углов Примеры NC-кадров поворот станка с круглым столом C и поворотным столом A на пространственный угол B+45°. 12 L Z+250 R0 FMAX Позиционирование на безопасную высоту 13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Определение и активация PLANE-функции 14 L A+Q120 C+Q122 F2000 Позиционирование оси вращения с помощью значений, рассчитанных системой ЧПУ Определение обработки на наклонной плоскости 380 Программирование многоосевая обработка 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Оси вращения следует поворачивать в отдельном кадре Внимание, опасность столкновения
