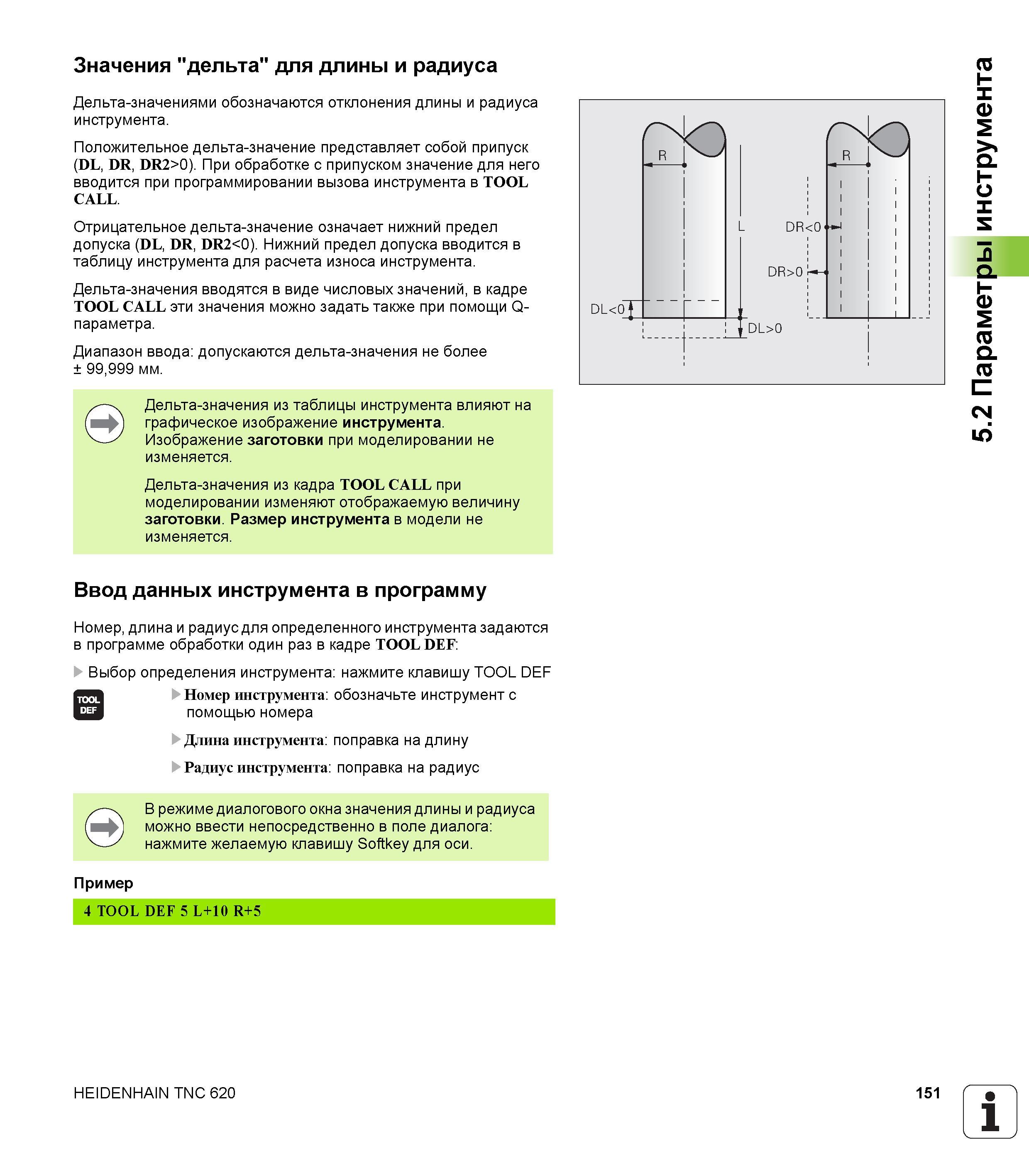

Дельта-значениями обозначаются отклонения длины и радиуса инструмента. Положительное дельта-значение представляет собой припуск (DL, DR, DR2>0). При обработке с припуском значение для него вводится при программировании вызова инструмента в TOOL CALL. Отрицательное дельта-значение означает нижний предел допуска (DL, DR, DR2<0). Нижний предел допуска вводится в таблицу инструмента для расчета износа инструмента. Дельта-значения вводятся в виде числовых значений, в кадре TOOL CALL эти значения можно задать также при помощи Q-параметра. Диапазон ввода допускаются дельта-значения не более ± 99,999 мм. Дельта-значения из таблицы инструмента влияют на графическое изображение инструмента. Изображение заготовки при моделировании не изменяется. Дельта-значения из кадра TOOL CALL при моделировании изменяют отображаемую величину заготовки. Размер инструмента в модели не изменяется. Ввод данных инструмента в программу Номер, длина и радиус для определенного инструмента задаются в программе обработки один раз в кадре TOOL DEF Выбор определения инструмента нажмите клавишу TOOL DEF Номер инструмента обозначьте инструмент с помощью номера Длина инструмента поправка на длину Радиус инструмента поправка на радиус В режиме диалогового окна значения длины и радиуса можно ввести непосредственно в поле диалога нажмите желаемую клавишу Softkey для оси. Пример 4 TOOL DEF 5 L+10 R+5 HEIDENHAIN TNC 620 151 1 5.2 Параметры инструмента Значения дельта для длины и радиуса
