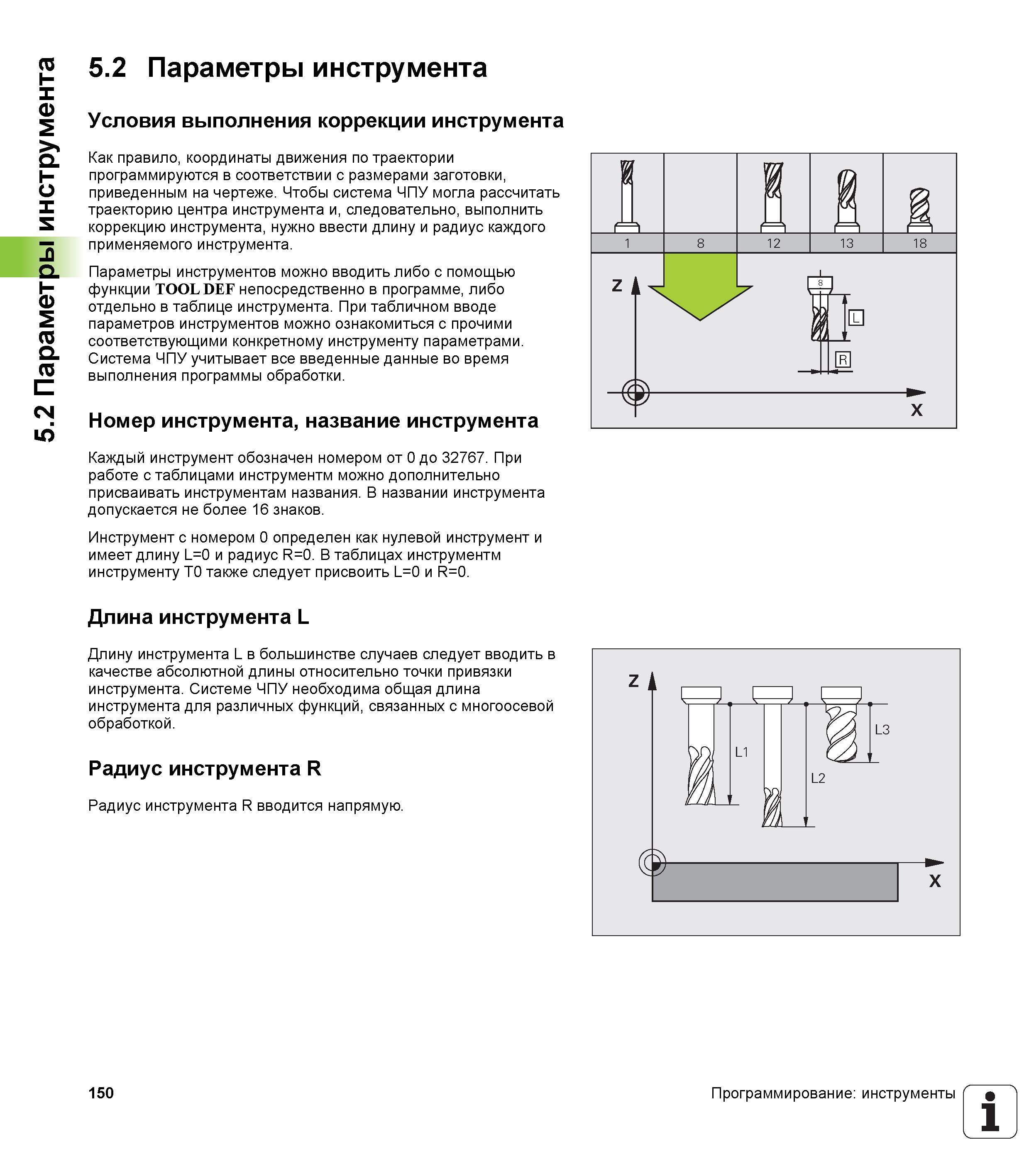

Чтобы система ЧПУ могла рассчитать траекторию центра инструмента и, следовательно, выполнить коррекцию инструмента, нужно ввести длину и радиус каждого применяемого инструмента. Параметры инструментов можно вводить либо с помощью функции TOOL DEF непосредственно в программе, либо отдельно в таблице инструмента. При табличном вводе параметров инструментов можно ознакомиться с прочими соответствующими конкретному инструменту параметрами. Система ЧПУ учитывает все введенные данные во время выполнения программы обработки. Номер инструмента, название инструмента Каждый инструмент обозначен номером от 0 до 32767. При работе с таблицами инструментм можно дополнительно присваивать инструментам названия. В названии инструмента допускается не более 16 знаков. Инструмент с номером 0 определен как нулевой инструмент и имеет длину L=0 и радиус R=0. В таблицах инструментм инструменту T0 также следует присвоить L=0 и R=0. Длина инструмента L Длину инструмента L в большинстве случаев следует вводить в качестве абсолютной длины относительно точки привязки инструмента. Системе ЧПУ необходима общая длина инструмента для различных функций, связанных с многоосевой обработкой. Радиус инструмента R Радиус инструмента R вводится напрямую. 150 Программирование инструменты 1 5.2 Параметры инструмента 5.2 Параметры инструмента Условия выполнения коррекции инструмента Как правило, координаты движения по траектории программируются в соответствии с размерами заготовки, приведенным на чертеже.
