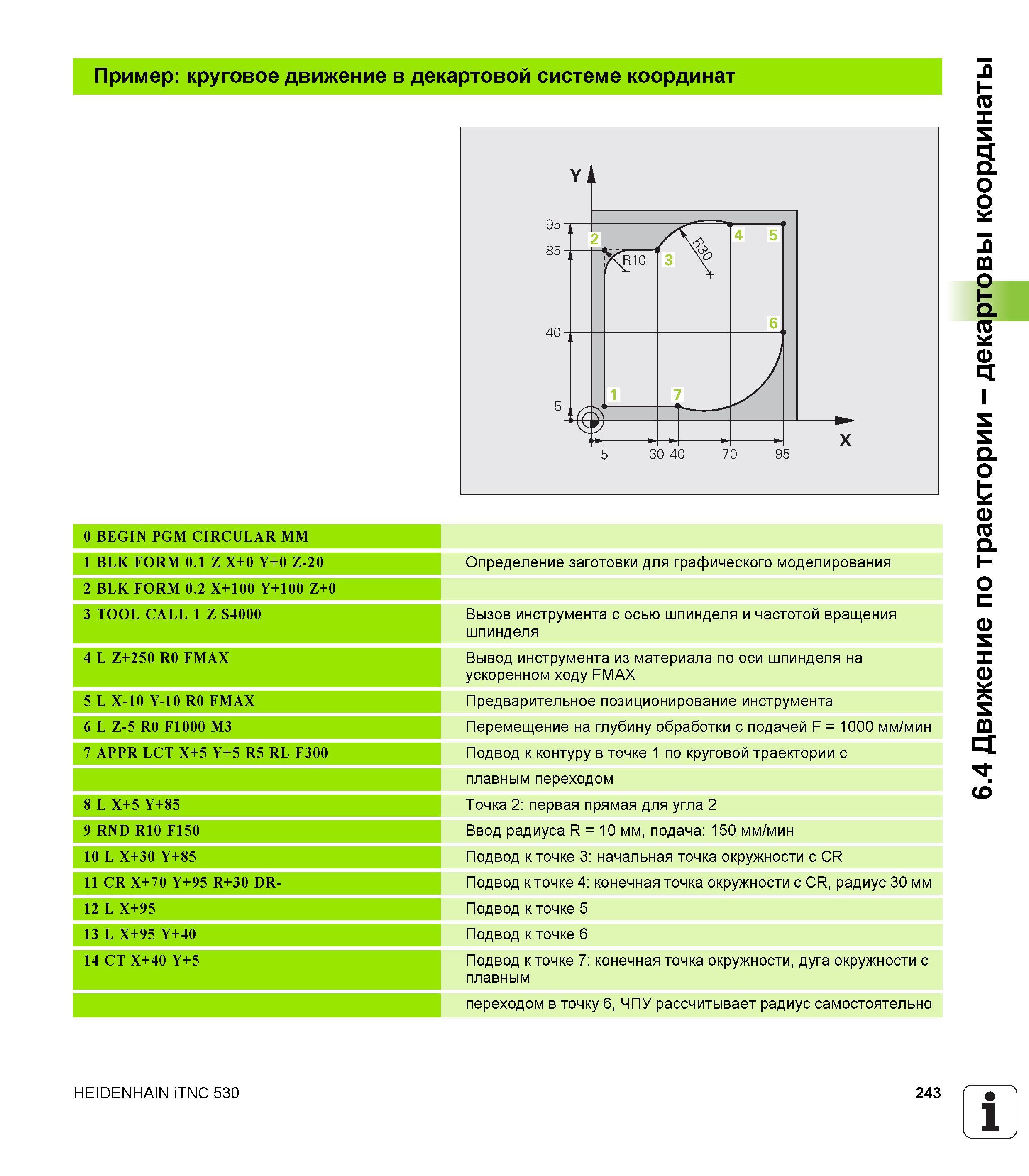

Вызов инструмента с осью шпинделя и частотой вращения шпинделя Вывод инструмента из материала по оси шпинделя на ускоренном ходу FMAX Предварительное позиционирование инструмента Перемещение на глубину обработки с подачей F = 1000 мм/мин Подвод к контуру в точке 1 по круговой траектории с плавным переходом Точка 2: первая прямая для угла 2 Ввод радиуса R = 10 мм, подача: 150 мм/мин Подвод к точке 3: начальная точка окружности с CR Подвод к точке 4: конечная точка окружности с CR, радиус 30 мм Подвод к точке 5 Подвод к точке 6 Подвод к точке 7: конечная точка окружности, дуга окружности с плавным переходом в точку 6, ЧПУ рассчитывает радиус самостоятельно 4 L Z+250 R0 FMAX 5 L X-10 Y-10 R0 FMAX 6 L Z-5 R0 F1000 M3 7 APPR LCT X+5 Y+5 R5 RL F300 8 L X+5 Y+85 9 RND R10 F150 10 L X+30 Y+85 11 CR X+70 Y+95 R+30 DR- 12 L X+95 13 L X+95 Y+40 14 CT X+40 Y+5 HEIDENHAIN iTNC 530 243 1 6.4 Движение по траектории - декартовы координаты Пример: круговое движение в декартовой системе координат 0 BEGIN PGM CIRCULAR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки для графического моделирования 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S4000
