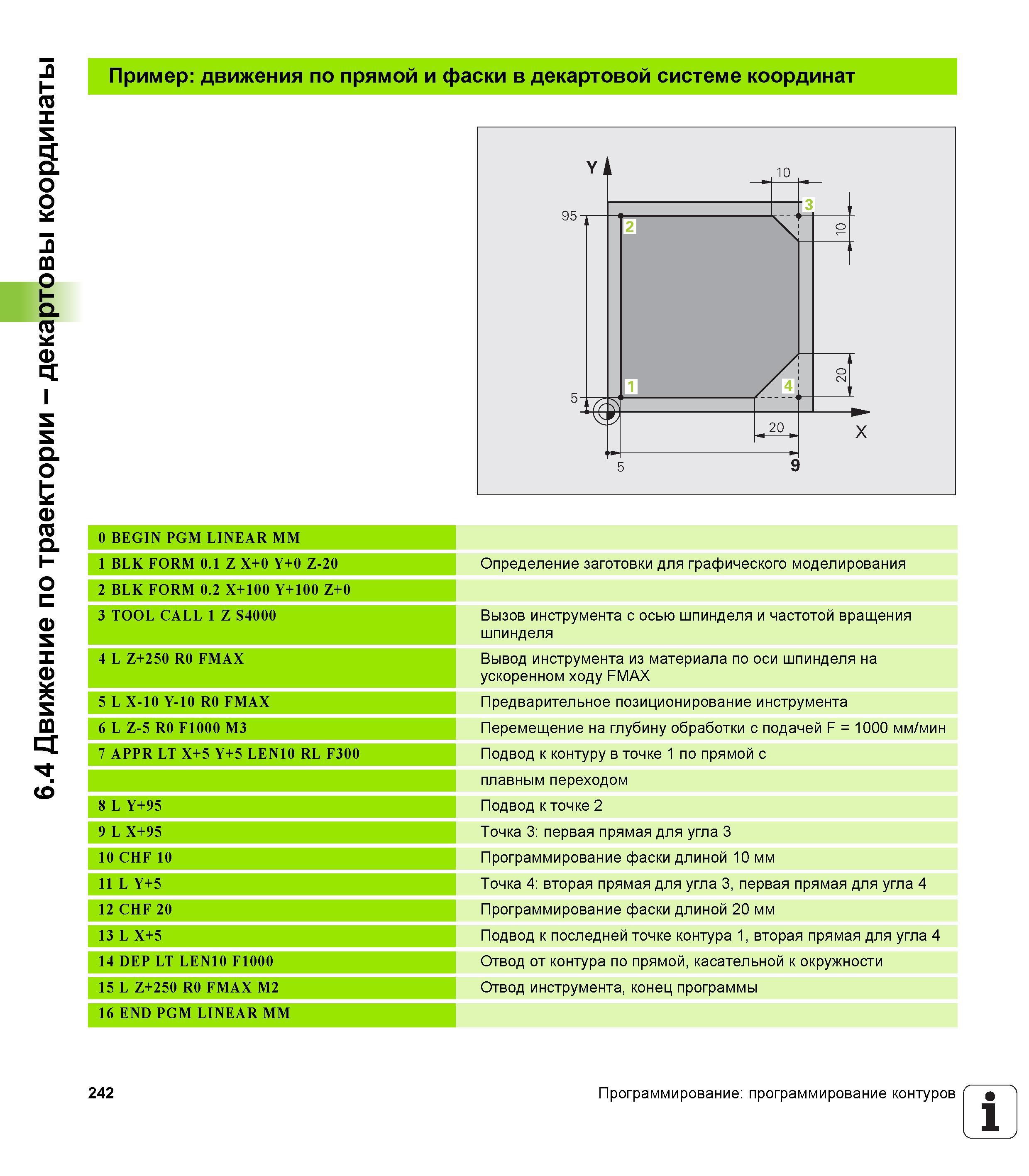

Движение по траектории - декартовы координаты Пример: движения по прямой и фаски в декартовой системе координат 0 BEGIN PGM LINEAR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки для графического моделирования 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S4000 Вызов инструмента с осью шпинделя и частотой вращения шпинделя 4 L Z+250 R0 FMAX Вывод инструмента из материала по оси шпинделя на ускоренном ходу FMAX 5 L X-10 Y-10 R0 FMAX Предварительное позиционирование инструмента 6 L Z-5 R0 F1000 M3 Перемещение на глубину обработки с подачей F = 1000 мм/мин 7 APPR LT X+5 Y+5 LEN10 RL F300 Подвод к контуру в точке 1 по прямой с плавным переходом 8 L Y+95 Подвод к точке 2 9 L X+95 Точка 3: первая прямая для угла 3 10 CHF 10 Программирование фаски длиной 10 мм 11 L Y+5 Точка 4: вторая прямая для угла 3, первая прямая для угла 4 12 CHF 20 Программирование фаски длиной 20 мм 13 L X+5 Подвод к последней точке контура 1, вторая прямая для угла 4 14 DEP LT LEN10 F1000 Отвод от контура по прямой, касательной к окружности 15 L Z+250 R0 FMAX M2 Отвод инструмента, конец программы 16 END PGM LINEAR MM 242 Программирование: программирование контуров 1
