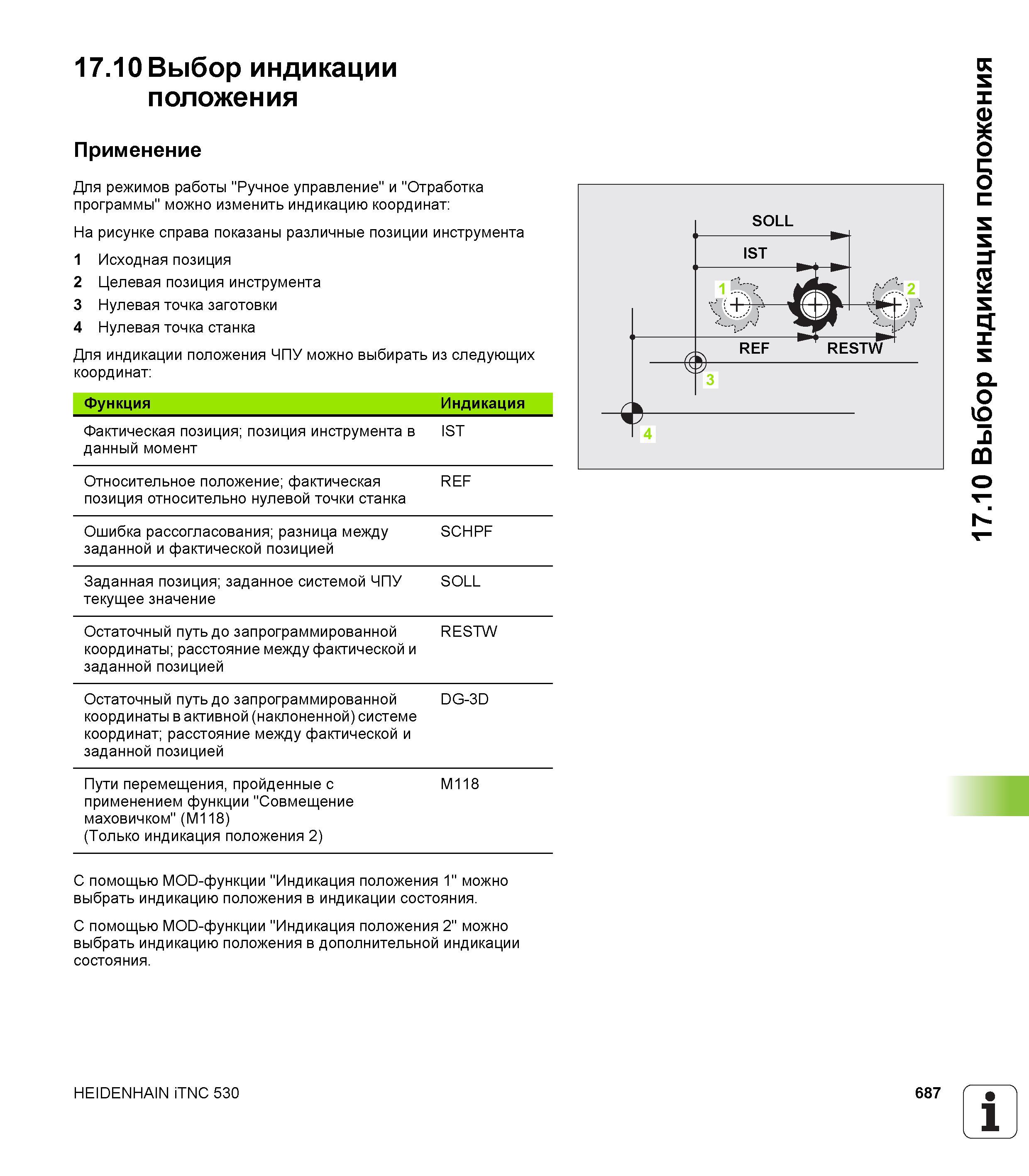

Выбор индикации положения Применение Для режимов работы "Ручное управление" и "Отработка программы" можно изменить индикацию координат: На рисунке справа показаны различные позиции инструмента 1 Исходная позиция 2 Целевая позиция инструмента 3 Нулевая точка заготовки 4 Нулевая точка станка Для индикации положения ЧПУ можно выбирать из следующих координат: Функция Индикация Фактическая позиция; позиция инструмента в данный момент IST Относительное положение; фактическая позиция относительно нулевой точки станка REF Ошибка рассогласования; разница между заданной и фактической позицией SCHPF Заданная позиция; заданное системой ЧПУ текущее значение SOLL Остаточный путь до запрограммированной координаты; расстояние между фактической и заданной позицией RESTW Остаточный путь до запрограммированной координаты в активной (наклоненной) системе координат; расстояние между фактической и заданной позицией DG-3D Пути перемещения, пройденные с применением функции "Совмещение маховичком" (M118) (Только индикация положения 2) M118 С помощью MOD-функции "Индикация положения 1" можно выбрать индикацию положения в индикации состояния. С помощью MOD-функции "Индикация положения 2" можно выбрать индикацию положения в дополнительной индикации состояния. SOLL 1ST с ф- ( REF RESTW 3 J \ 4 HEIDENHAIN iTNC 530 687 1 17.10 Выбор индикации положения
