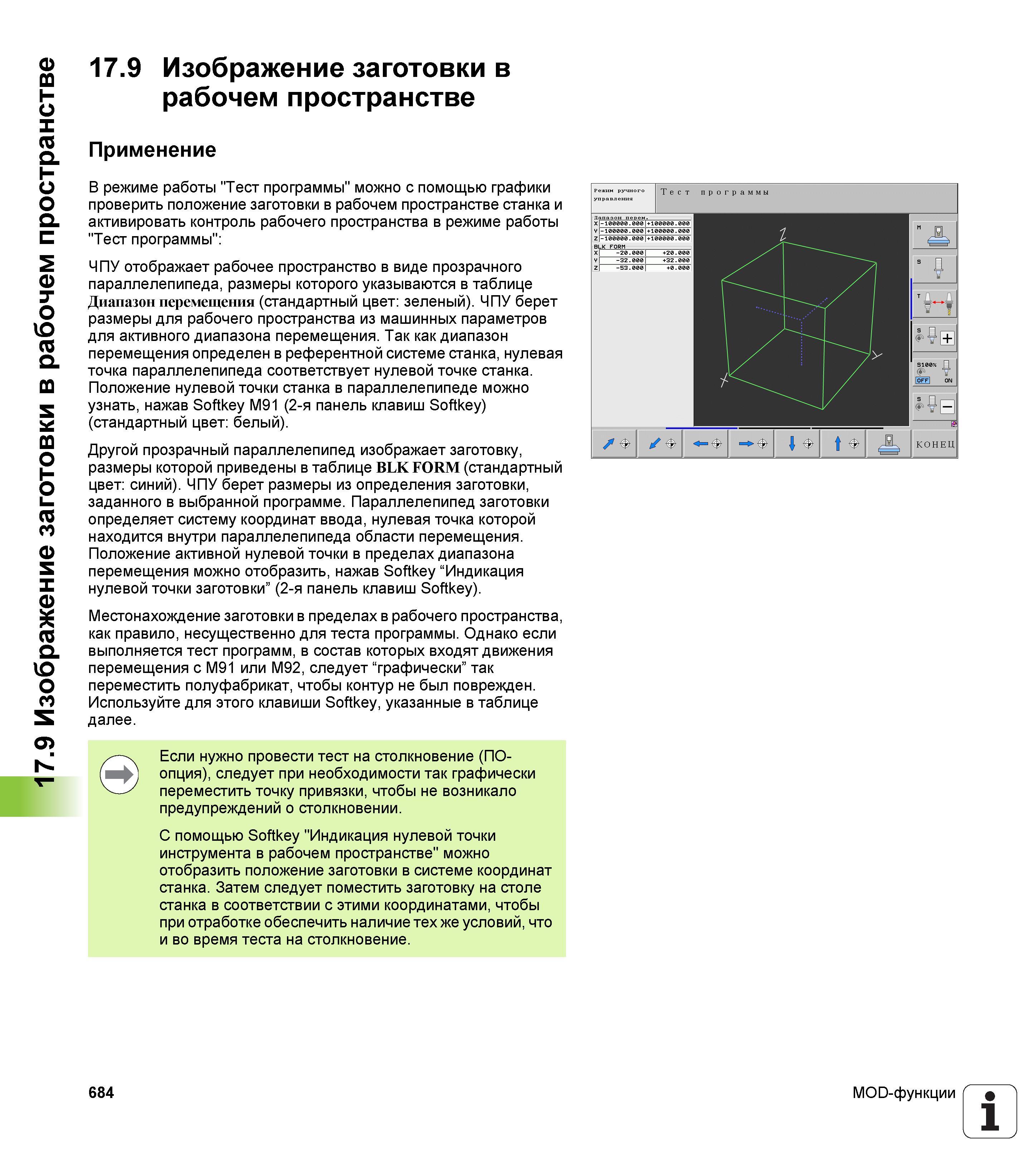

Изображение заготовки в рабочем пространстве В режиме работы Тест программы можно с помощью графики проверить положение заготовки _ в рабочем пространстве станка и активировать контроль рабочего пространства в режиме работы "Тест программы": ЧПУ отображает рабочее пространство в виде прозрачного параллелепипеда, размеры которого указываются в таблице Диапазон перемещения (стандартный цвет: зеленый). ЧПУ берет размеры для рабочего пространства из машинных параметров для активного диапазона перемещения. Так как диапазон перемещения определен в референтной системе станка, нулевая точка параллелепипеда соответствует нулевой точке станка. Положение нулевой точки станка в параллелепипеде можно узнать, нажав Softkey M91 (2-я панель клавиш Softkey) (стандартный цвет: белый). Другой прозрачный параллелепипед изображает заготовку, размеры которой приведены в таблице BLK FORM (стандартный цвет: синий). ЧПУ берет размеры из определения заготовки, заданного в выбранной программе. Параллелепипед заготовки определяет систему координат ввода, нулевая точка которой находится внутри параллелепипеда области перемещения. Положение активной нулевой точки в пределах диапазона перемещения можно отобразить, нажав Softkey “Индикация нулевой точки заготовки” (2-я панель клавиш Softkey). Местонахождение заготовки в пределах в рабочего пространства, как правило, несущественно для теста программы. Однако если выполняется тест программ, в состав которых входят движения перемещения с M91 или M92, следует “графически” так переместить полуфабрикат, чтобы контур не был поврежден. Используйте для этого клавиши Softkey, указанные в таблице далее. Тест программы Если нужно провести тест на столкновение (ПО-опция), следует при необходимости так графически переместить точку привязки, чтобы не возникало предупреждений о столкновении. С помощью Softkey "Индикация нулевой точки инструмента в рабочем пространстве" можно отобразить положение заготовки в системе координат станка. Затем следует поместить заготовку на столе станка в соответствии с этими координатами, чтобы при отработке обеспечить наличие тех же условий, что и во время теста на столкновение. 684 MOD-функции 1
