Выбор функции при неактивной анимации Выберите нужную функцию напрямую с помощью Softkey: ЧПУ продолжит диалог и запросит требуемые параметр

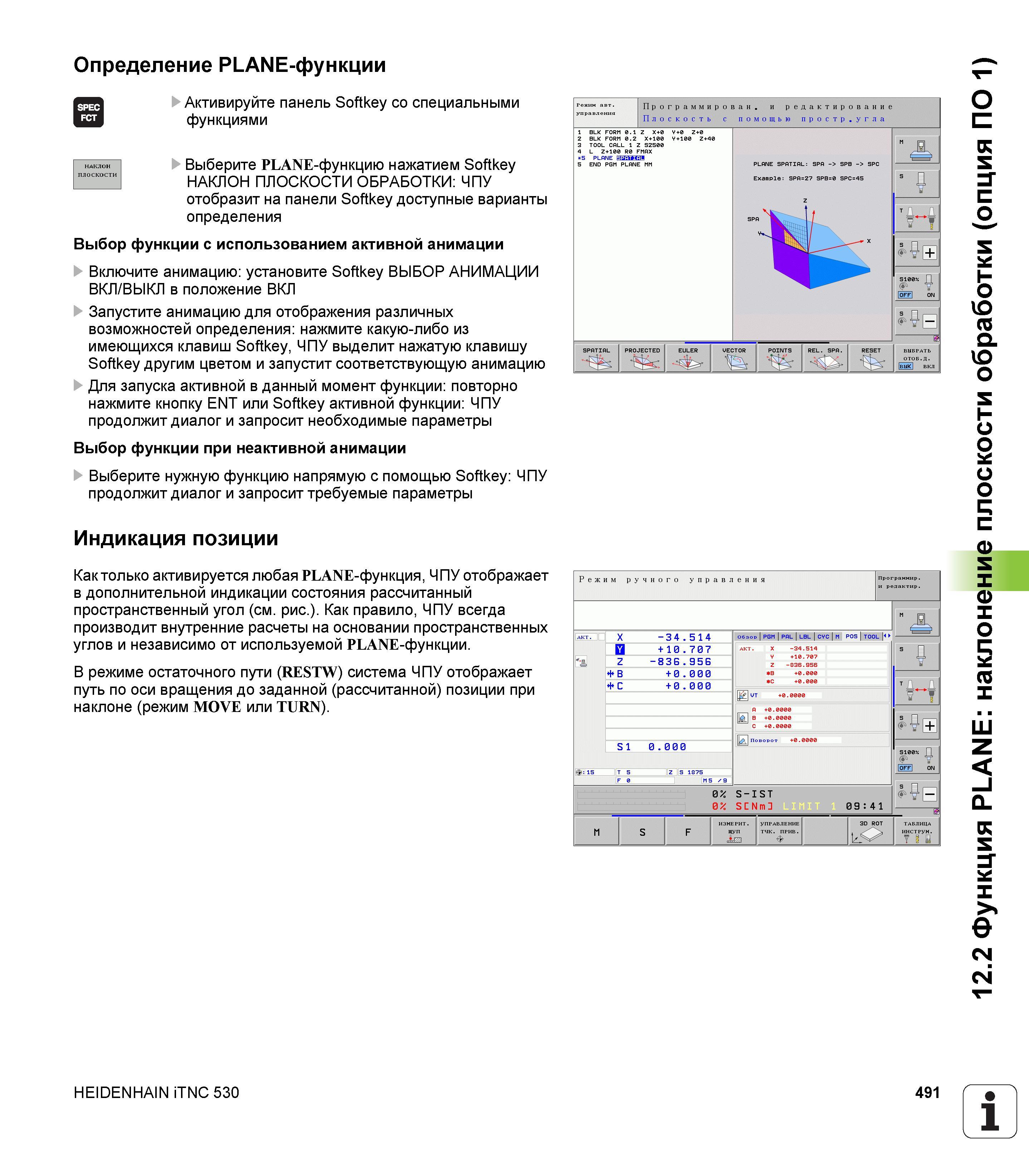

Выбор функции при неактивной анимации Выберите нужную функцию напрямую с помощью Softkey: ЧПУ продолжит диалог и запросит требуемые параметры НАКЛОН плоскости SPEC FCT Режим авт. Программирован. и редактирование Плоскость с помощью простр.угла 1 BLK FORM 0.1 Z X+0 V+0 Z+0 2 BLK FORM 0.2 Х+100 V+100 Z+40 3 TOOL CALL 1 Z S2500 4 L Z+100 R0 FMRX 5 PLANE 5 END PGM PLfiNE MM PLANE SPATIAL Example: SPA= SPA SPA -> SPB -> SPC 27 SPB=0 SPC=45 X s Д 'H Яй S100X a f off on ijjg w SPATIAL PROJECTED И EULER %гг UECTOR POINTS REL. SPA. RESET ВЫБРАТЬ ёМГ’вкл Индикация позиции Как только активируется любая PLANE-функция, ЧПУ отображает в дополнительной индикации состояния рассчитанный пространственный угол (см. рис.). Как правило, ЧПУ всегда производит внутренние расчеты на основании пространственных углов и независимо от используемой PLANE-функции. В режиме остаточного пути (RESTW) система ЧПУ отображает путь по оси вращения до заданной (рассчитанной) позиции при наклоне (режим MOVE или TURN). HEIDENHAIN iTNC 530 491 1 12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1) Определение PLANE-функции Активируйте панель Softkey со специальными функциями Выберите PLANE-функцию нажатием Softkey НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ: ЧПУ отобразит на панели Softkey доступные варианты определения Выбор функции с использованием активной анимации Включите анимацию: установите Softkey ВЫБОР АНИМАЦИИ ВКЛ/ВЫКЛ в положение ВКЛ Запустите анимацию для отображения различных возможностей определения: нажмите какую-либо из имеющихся клавиш Softkey, ЧПУ выделит нажатую клавишу Softkey другим цветом и запустит соответствующую анимацию Для запуска активной в данный момент функции: повторно нажмите кнопку ENT или Softkey активной функции: ЧПУ продолжит диалог и запросит необходимые параметры
