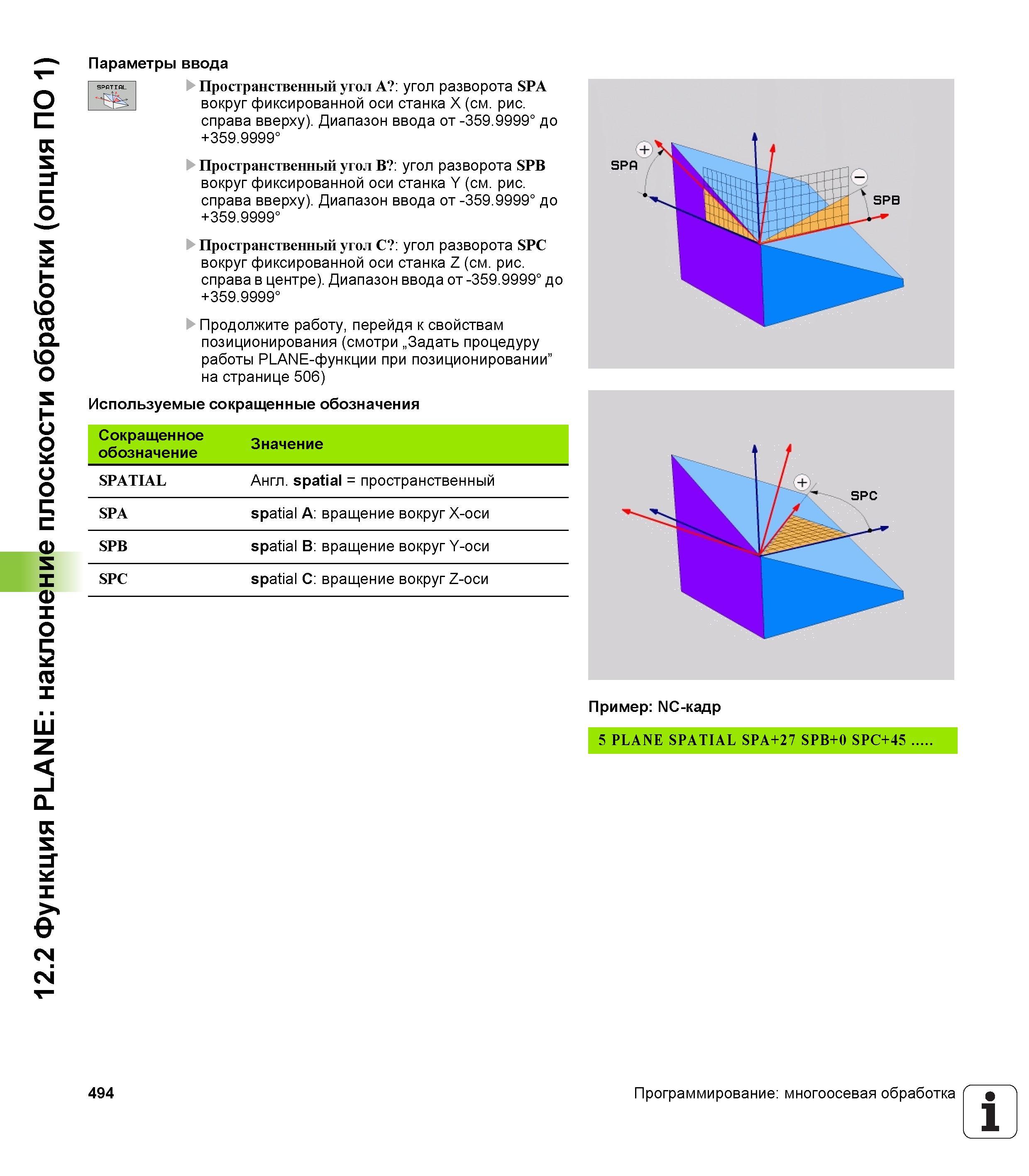

12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1) Параметры ввода Пространственный угол A : угол разворота SPA вокруг фиксированной оси станка X (см. рис. справа вверху). Диапазон ввода от -359.9999° до +359.9999° Пространственный угол В : угол разворота SPB вокруг фиксированной оси станка Y (см. рис. справа вверху). Диапазон ввода от -359.9999° до +359.9999° Пространственный угол С : угол разворота SPC вокруг фиксированной оси станка Z (см. рис. справа в центре). Диапазон ввода от -359.9999° до +359.9999° Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 506) Используемые сокращенные обозначения Сокращенное обозначение Значение SPATIAL Англ. spatial = пространственный SPA spatial A: вращение вокруг X-оси SPB spatial B: вращение вокруг Y-оси SPC spatial C: вращение вокруг Z-оси SPPTIPL Пример: NC-кадр 5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 494 Программирование: многоосевая обработка 1
