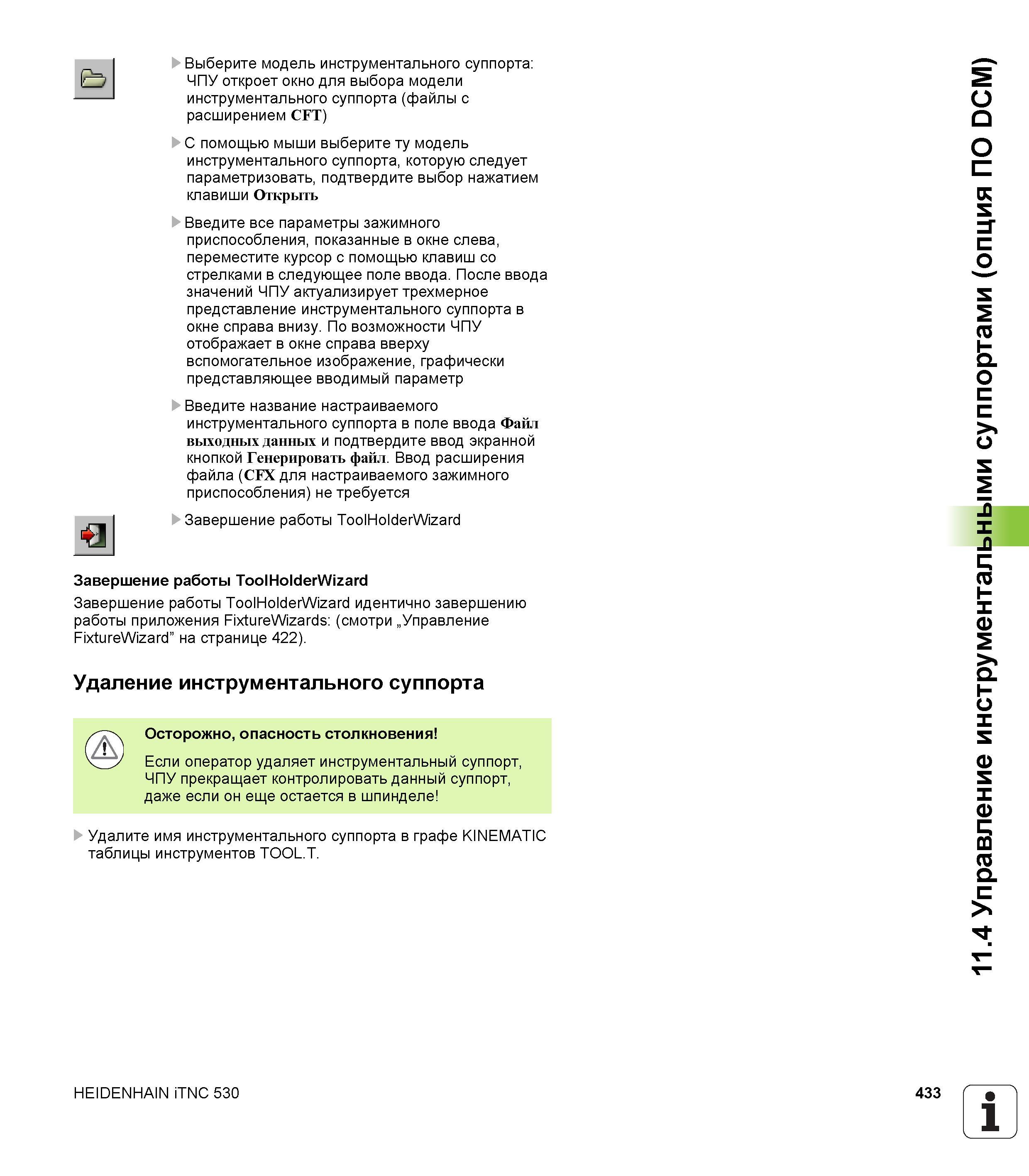

433 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.433 |
|||||
Выберите модель инструментального суппорта: ЧПУ откроет окно для выбора модели инструментального суппорта (файлы с расширением CFT) С помощьВыберите модель инструментального суппорта: ЧПУ откроет окно для выбора модели инструментального суппорта (файлы с расширением CFT) С помощью мыши выберите ту модель инструментального суппорта, которую следует параметризовать, подтвердите выбор нажатием клавиши Открыть Введите все параметры зажимного приспособления, показанные в окне слева, переместите курсор с помощью клавиш со стрелками в следующее поле ввода. После ввода значений ЧПУ актуализирует трехмерное представление инструментального суппорта в окне справа внизу. По возможности ЧПУ отображает в окне справа вверху вспомогательное изображение, графически представляющее вводимый параметр Введите название настраиваемого инструментального суппорта в поле ввода Файл выходных данных и подтвердите ввод экранной кнопкой Генерировать файл. Ввод расширения файла (CFX для настраиваемого зажимного приспособления) не требуется Завершение работы ToolHolderWizard Завершение работы ToolHolderWizard Завершение работы ToolHolderWizard идентично завершению работы приложения FixtureWizards: (смотри „Управление FixtureWizard” на странице 422). Удаление инструментального суппорта Осторожно, опасность столкновения Если оператор удаляет инструментальный суппорт, ЧПУ прекращает контролировать данный суппорт, даже если он еще остается в шпинделе Удалите имя инструментального суппорта в графе KINEMATIC таблицы инструментов TOOL.T. HEIDENHAIN iTNC 530 433 1 11.4 Управление инструментальными суппортами (опция ПО DCM) |
|||||
