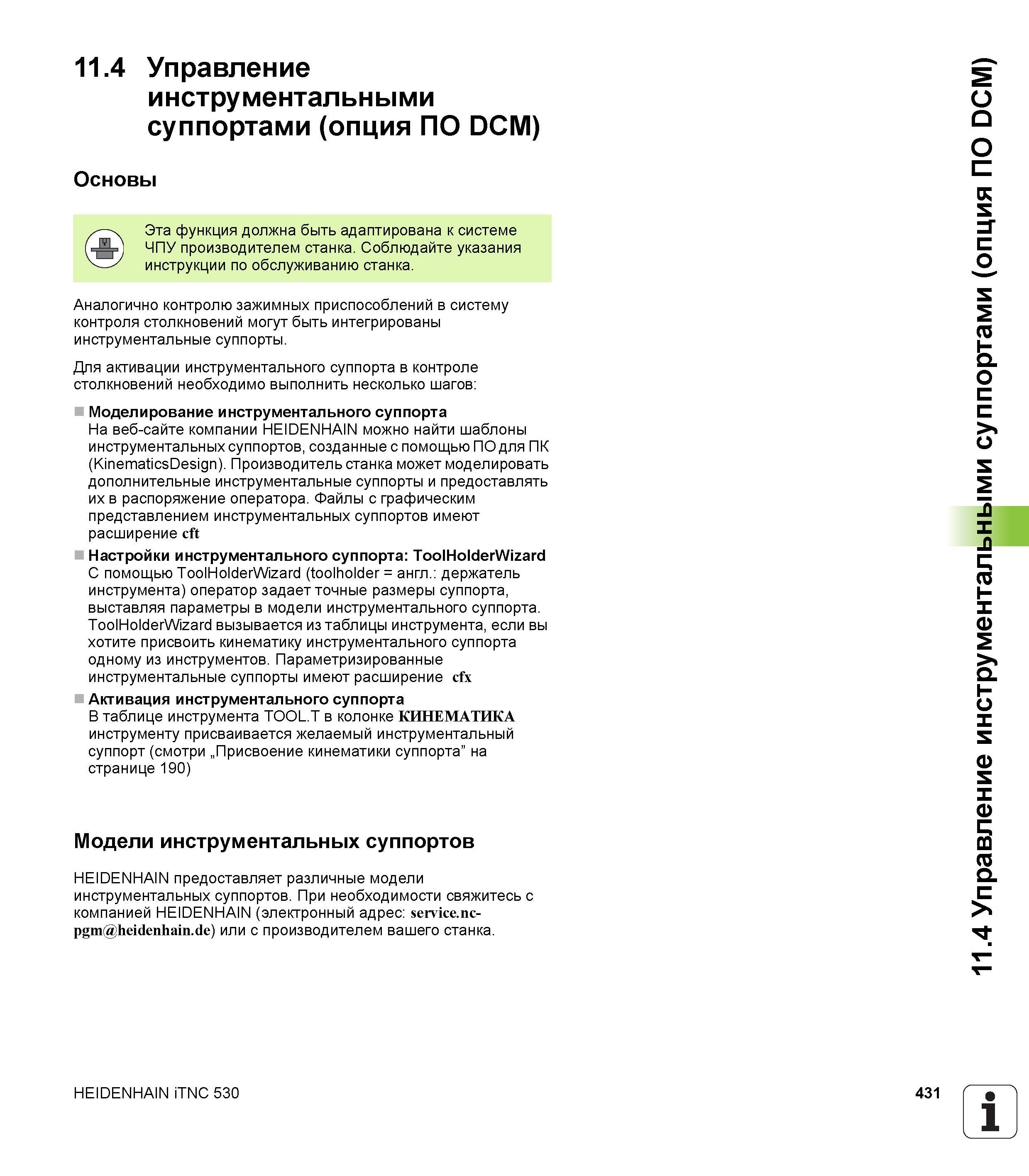

Управление инструментальными суппортами (опция ПО DCM) Основы Эта функция должна быть адаптирована к системе ЧПУ производителем станка. Соблюдайте указания инструкции по обслуживанию станка. Аналогично контролю зажимных приспособлений в систему контроля столкновений могут быть интегрированы инструментальные суппорты. Для активации инструментального суппорта в контроле столкновений необходимо выполнить несколько шагов: Моделирование инструментального суппорта На веб-сайте компании HEIDENHAIN можно найти шаблоны инструментальных суппортов, созданные с помощью ПО для ПК (KinematicsDesign). Производитель станка может моделировать дополнительные инструментальные суппорты и предоставлять их в распоряжение оператора. Файлы с графическим представлением инструментальных суппортов имеют расширение cft Настройки инструментального суппорта: ToolHolderWizard С помощью ToolHolderWizard (toolholder = англ.: держатель инструмента) оператор задает точные размеры суппорта, выставляя параметры в модели инструментального суппорта. ToolHolderWizard вызывается из таблицы инструмента, если вы хотите присвоить кинематику инструментального суппорта одному из инструментов. Параметризированные инструментальные суппорты имеют расширение cfx Активация инструментального суппорта В таблице инструмента TOOL.T в колонке КИНЕМАТИКА инструменту присваивается желаемый инструментальный суппорт (смотри „Присвоение кинематики суппорта” на странице 190) Модели инструментальных суппортов HEIDENHAIN предоставляет различные модели инструментальных суппортов. При необходимости свяжитесь с компанией HEIDENHAIN (электронный адрес: service.nc-pgm ) или с производителем вашего станка. HEIDENHAIN iTNC 530 431 1 11.4 Управление инструментальными суппортами (опция ПО DCM)
