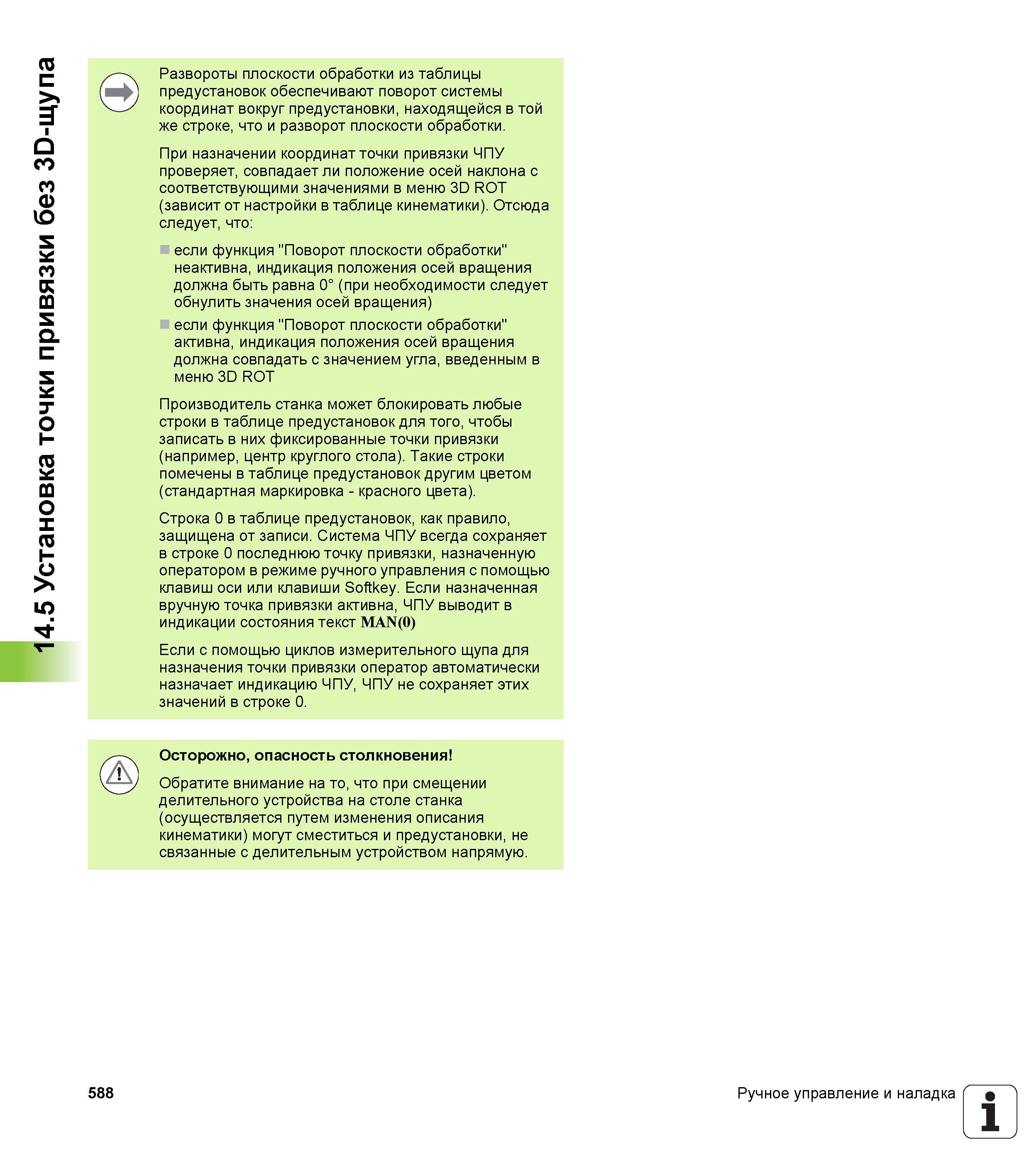

Установка точки привязки без 3D-щупа Развороты плоскости обработки из таблицы предустановок обеспечивают поворот системы координат вокруг предустановки, находящейся в той же строке, что и разворот плоскости обработки. При назначении координат точки привязки ЧПУ проверяет, совпадает ли положение осей наклона с соответствующими значениями в меню 3D ROT (зависит от настройки в таблице кинематики). Отсюда следует, что: если функция "Поворот плоскости обработки" неактивна, индикация положения осей вращения должна быть равна 0° (при необходимости следует обнулить значения осей вращения) если функция "Поворот плоскости обработки" активна, индикация положения осей вращения должна совпадать с значением угла, введенным в меню 3D ROT Производитель станка может блокировать любые строки в таблице предустановок для того, чтобы записать в них фиксированные точки привязки (например, центр круглого стола). Такие строки помечены в таблице предустановок другим цветом (стандартная маркировка - красного цвета). Строка 0 в таблице предустановок, как правило, защищена от записи. Система ЧПУ всегда сохраняет в строке 0 последнюю точку привязки, назначенную оператором в режиме ручного управления с помощью клавиш оси или клавиши Softkey. Если назначенная вручную точка привязки активна, ЧПУ выводит в индикации состояния текст MAN(0) Если с помощью циклов измерительного щупа для назначения точки привязки оператор автоматически назначает индикацию ЧПУ, ЧПУ не сохраняет этих значений в строке 0. Осторожно, опасность столкновения Обратите внимание на то, что при смещении делительного устройства на столе станка (осуществляется путем изменения описания кинематики) могут сместиться и предустановки, не связанные с делительным устройством напрямую. 588 Ручное управление и наладка 1
