Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||

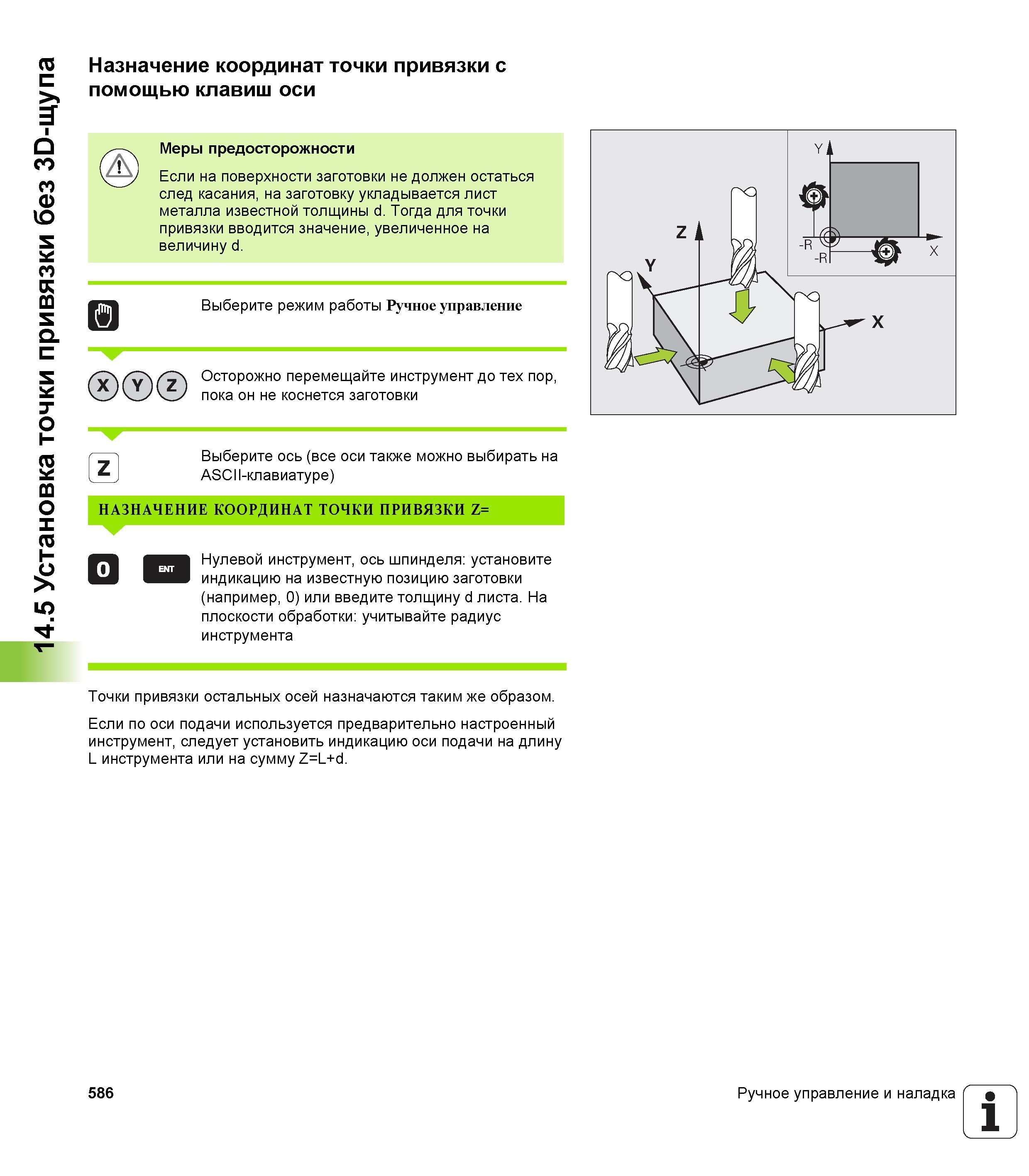

Установка точки привязки без 3D-щупа Назначение координат точки привязки с помощью клавиш оси Меры предосторожности586 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.586 |
|||||
Установка точки привязки без 3D-щупа Назначение координат точки привязки с помощью клавиш оси Меры предосторожности Установка точки привязки без 3D-щупа Назначение координат точки привязки с помощью клавиш оси Меры предосторожности _ Если на поверхности заготовки не должен остаться след касания, на заготовку укладывается лист металла известной толщины d. Тогда для точки привязки вводится значение, увеличенное на величину d. 0 Выберите режим работы Ручное управление Осторожно перемещайте инструмент до тех пор, пока он не коснется заготовки Выберите ось (все оси также можно выбирать на ASCII-клавиатуре) НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z= Нулевой инструмент, ось шпинделя: установите индикацию на известную позицию заготовки (например, 0) или введите толщину d листа. На плоскости обработки: учитывайте радиус инструмента Точки привязки остальных осей назначаются таким же образом. Если по оси подачи используется предварительно настроенный инструмент, следует установить индикацию оси подачи на длину L инструмента или на сумму Z=L+d. 586 Ручное управление и наладка 1 |
|||||
