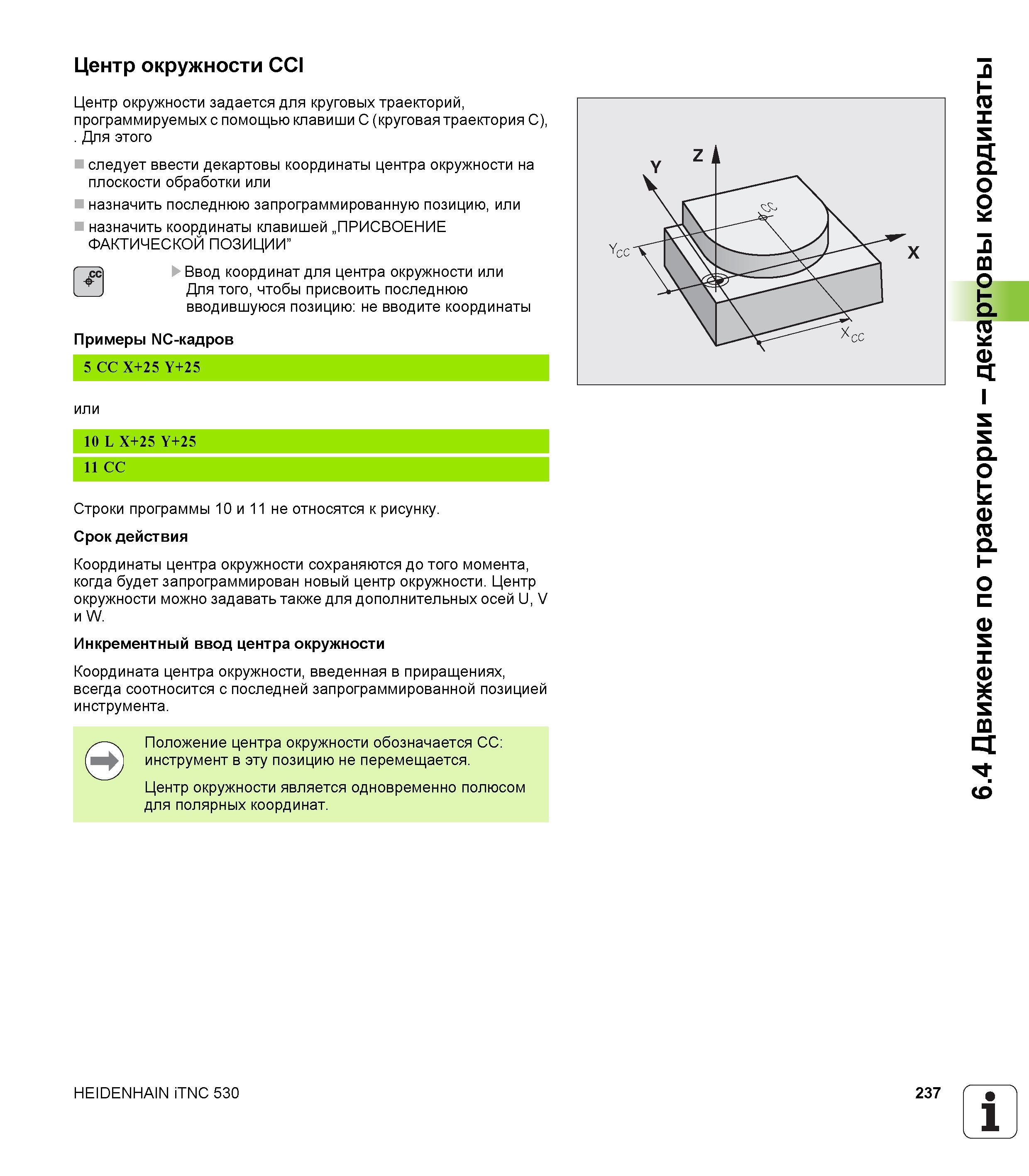

Центр окружности задается для круговых траекторий, программируемых с помощью клавиши C (круговая траектория C), . Для этого следует ввести декартовы координаты центра окружности на плоскости обработки или назначить последнюю запрограммированную позицию, или назначить координаты клавишей „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ” Ввод координат для центра окружности или Для того, чтобы присвоить последнюю вводившуюся позицию: не вводите координаты Примеры NC-кадров 5 CC X+25 Y+25 или 10 L X+25 Y+25 11 CC Строки программы 10 и 11 не относятся к рисунку. Срок действия Координаты центра окружности сохраняются до того момента, когда будет запрограммирован новый центр окружности. Центр окружности можно задавать также для дополнительных осей U, V и W. Инкрементный ввод центра окружности Координата центра окружности, введенная в приращениях, всегда соотносится с последней запрограммированной позицией инструмента. Положение центра окружности обозначается CC: инструмент в эту позицию не перемещается. Центр окружности является одновременно полюсом для полярных координат. HEIDENHAIN iTNC 530 237 1 6.4 Движение по траектории - декартовы координаты Центр окружности CCI
