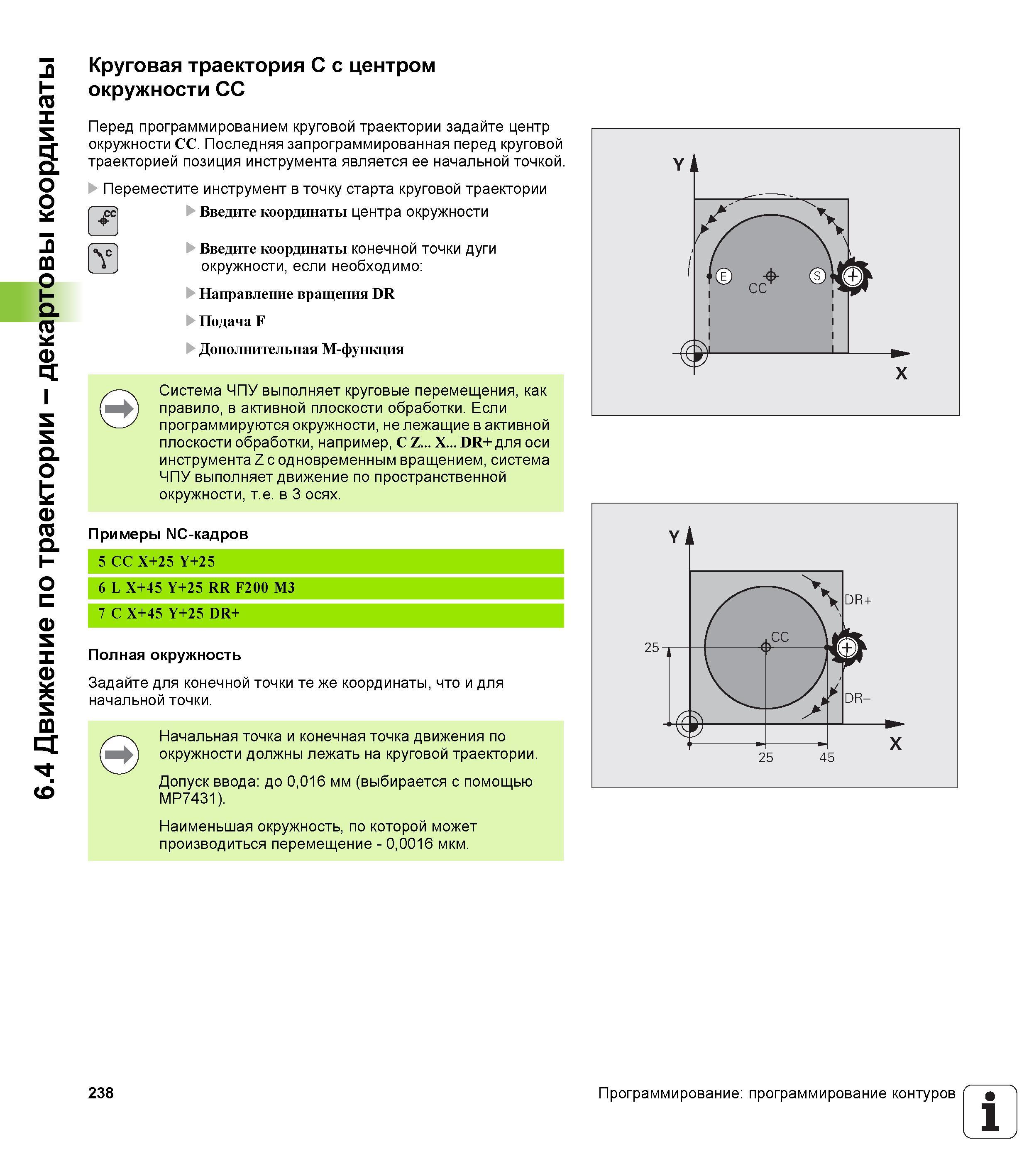

Круговая траектория C с центром окружности CC Перед программированием круговой траектории задайте центр окружности CC. Последняя запрограммированная перед круговой траекторией позиция инструмента является ее начальной точкой. Переместите инструмент в точку старта круговой траектории Введите координаты центра окружности +сс Y U Введите координаты конечной точки дуги окружности, если необходимо: Направление вращения DR Подача F Дополнительная M-функция Система ЧПУ выполняет круговые перемещения, как правило, в активной плоскости обработки. Если программируются окружности, не лежащие в активной плоскости обработки, например, C Z X DR+ для оси инструмента Z с одновременным вращением, система ЧПУ выполняет движение по пространственной окружности, т.е. в 3 осях. Примеры NC-кадров Полная окружность Задайте для конечной точки те же координаты, что и для начальной точки. Начальная точка и конечная точка движения по окружности должны лежать на круговой траектории. Допуск ввода: до 0,016 мм (выбирается с помощью MP7431). Наименьшая окружность, по которой может производиться перемещение - 0,0016 мкм. 238 Программирование: программирование контуров 1 6.4 Движение по траектории - декартовы координаты
