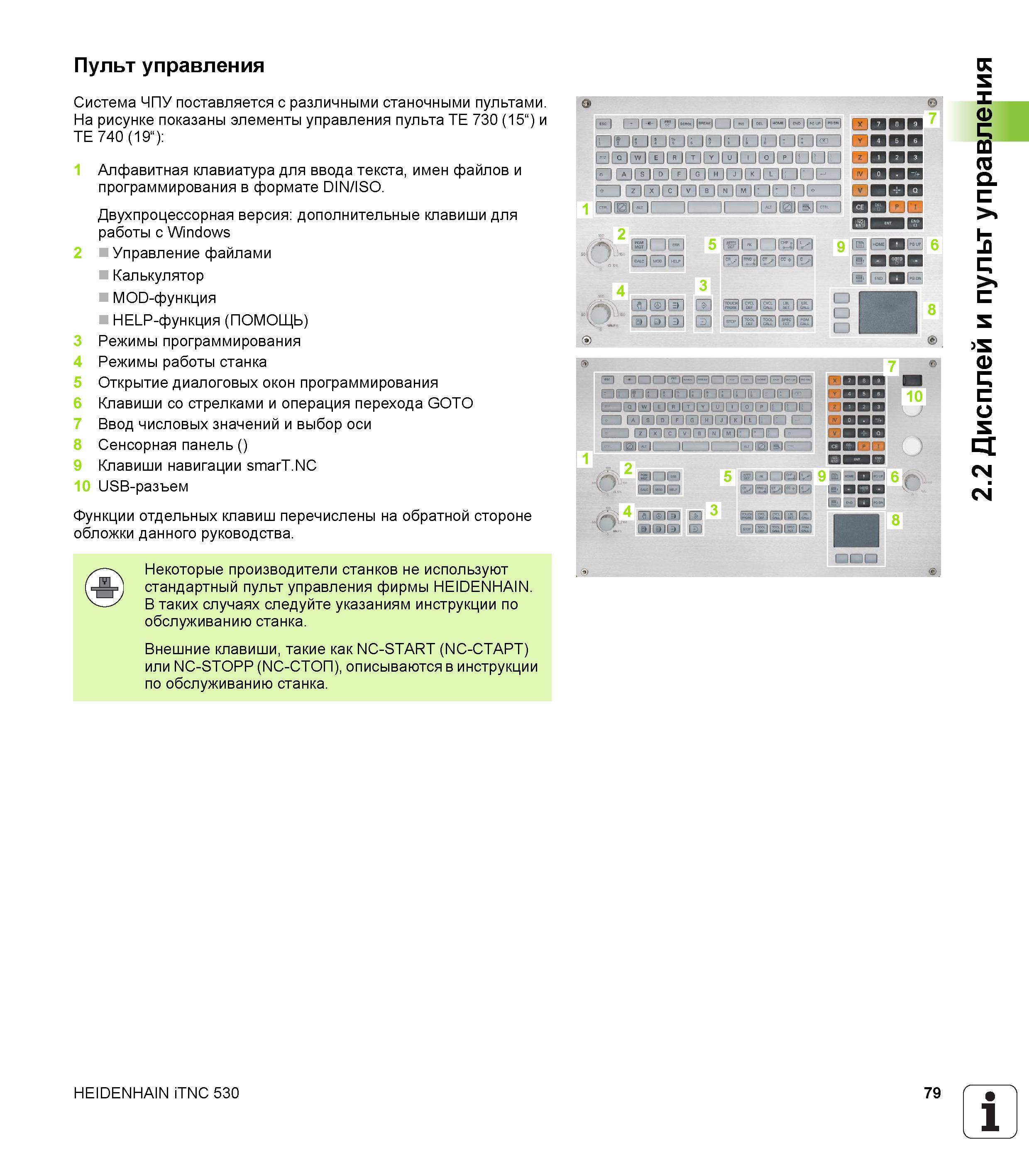

Система ЧПУ Heidenhain iTNC 530 поставляется с различными станочными пультами На рисунке показаны элементы управления пульта TE 730 (15“)79 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.79 |
|||||
Система ЧПУ Heidenhain iTNC 530 поставляется с различными станочными пультами На рисунке показаны элементы управления пульта TE 730 (15“) Система ЧПУ Heidenhain iTNC 530 поставляется с различными станочными пультами. На рисунке показаны элементы управления пульта TE 730 (15“) _ и TE 740 (19“): 1 Алфавитная клавиатура для ввода текста, имен файлов и программирования в формате DIN/ISO. Двухпроцессорная версия: дополнительные клавиши для работы с Windows 2 Управление файлами Калькулятор MOD-функция HELP-функция (ПОМОЩЬ) 3 Режимы программирования 4 Режимы работы станка 5 Открытие диалоговых окон программирования 6 Клавиши со стрелками и операция перехода GOTO 7 Ввод числовых значений и выбор оси 8 Сенсорная панель () 9 Клавиши навигации smarT.NC 10 USB-разъем Функции отдельных клавиш перечислены на обратной стороне обложки данного руководства. Некоторые производители станков не используют стандартный пульт управления фирмы HEIDENHAIN. В таких случаях следуйте указаниям инструкции по обслуживанию станка. Внешние клавиши, такие как NC-START (NC-СТАРТ) или NC-STOPP (NC-СТОП),Дисплей и пульт управления Пульт управления |
|||||
