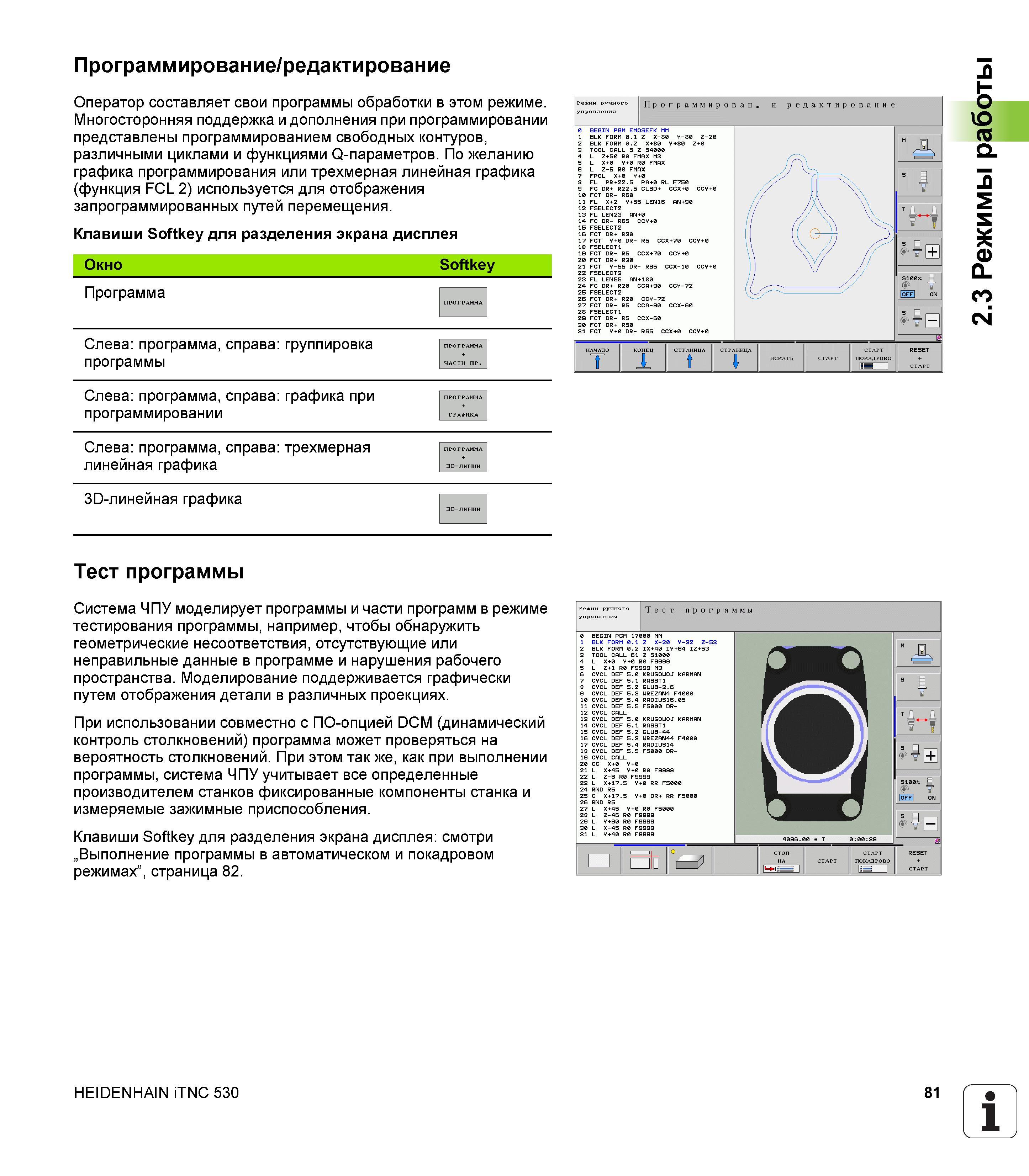

Программирование / редактирование Оператор составляет свои программы обработки в этом режиме. Многосторонняя поддержка и дополнения при программировании представлены программированием свободных контуров, различными циклами и функциями Q-параметров. По желанию графика программирования или трехмерная линейная графика (функция FCL 2) используется для отображения запрограммированных путей перемещения. Клавиши Softkey для разделения экрана дисплея Окно Softkey Программа ПРОГРАММА Слева: программа, справа: группировка программы ПРОГРАММА Слева: программа, справа: графика при программировании ПРОГРАММА ГРАФИКА Слева: программа, справа: трехмерная линейная графика ПРОГРАММА 3D-ЛИНИИ SD-линейная графика Программирован, и редактирование Тест программы Система ЧПУ моделирует программы и части программ в режиме тестирования программы, например, чтобы обнаружить геометрические несоответствия, отсутствующие или неправильные данные в программе и нарушения рабочего пространства. Моделирование поддерживается графически путем отображения детали в различных проекциях. При использовании совместно с ПО-опцией DCM (динамический контроль столкновений) программа может проверяться на вероятность столкновений. При этом так же, как при выполнении программы, система ЧПУ учитывает все определенные производителем станков фиксированные компоненты станка и измеряемые зажимные приспособления. Клавиши Softkey для разделения экрана дисплея: смотри „Выполнение программы в автоматическом и покадровом режимах”, страница 82. HEIDENHAIN iTNC 530 2.3 Режимы работы
