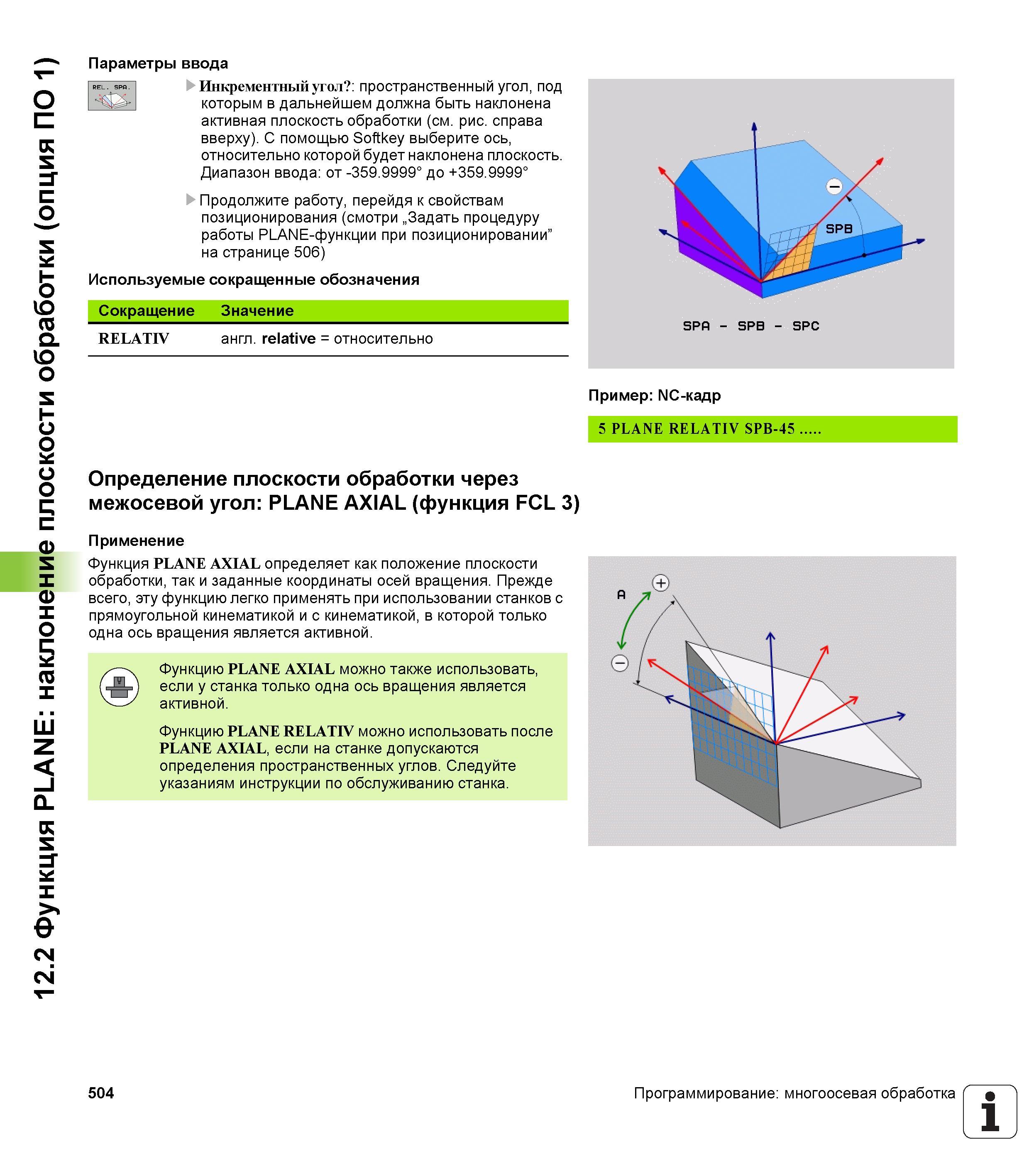

Пространственный угол, под которым в дальнейшем должна быть наклонена активная плоскость обработки (см. рис. справа вверху). С помощью Softkey выберите ось, относительно которой будет наклонена плоскость. Диапазон ввода: от -359.9999° до +359.9999° Продолжите работу, перейдя к свойствам позиционирования (смотри „Задать процедуру работы PLANE-функции при позиционировании” на странице 506) Используемые сокращенные обозначения Сокращение Значение RELATIV англ. relative = относительно SPfi - SPB - SPC Пример: NC-кадр 5 PLANE RELATIV SPB-45 Определение плоскости обработки через межосевой угол: PLANE AXIAL (функция FCL 3) Применение Функция PLANE AXIAL определяет как положение плоскости обработки, так и заданные координаты осей вращения. Прежде всего, эту функцию легко применять при использовании станков с прямоугольной кинематикой и с кинематикой, в которой только одна ось вращения является активной. Функцию PLANE AXIAL можно также использовать, если у станка только одна ось вращения является активной. Функцию PLANE RELATIV можно использовать после PLANE AXIAL, если на станке допускаются определения пространственных углов. Следуйте указаниям инструкции по обслуживанию станка. 504 Программирование: многоосевая обработка 1 12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1) Параметры ввода Инкрементный угол :
