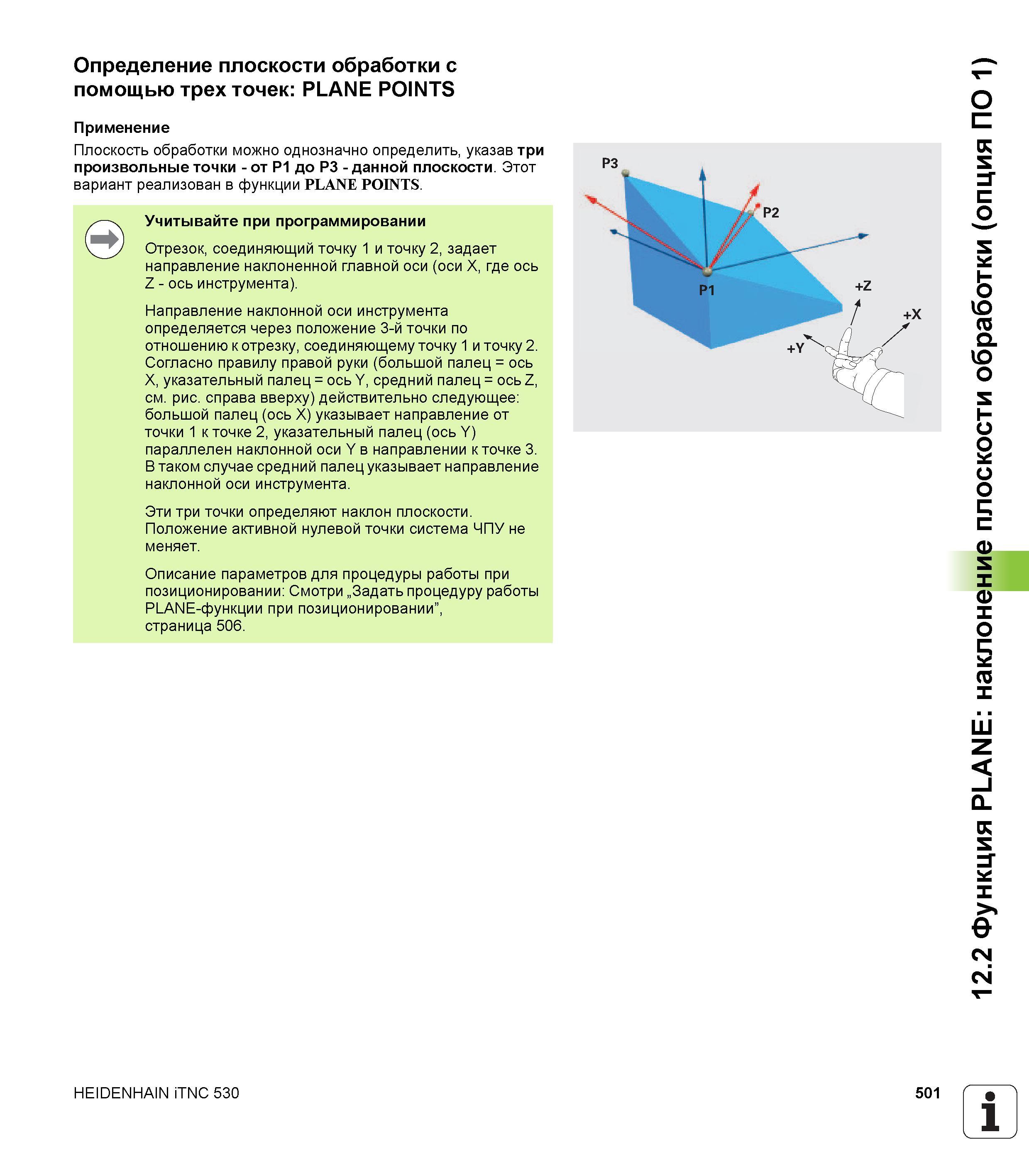

Плоскость обработки можно однозначно определить, указав три произвольные точки - от P1 до P3 - данной плоскости. Этот вариант реализован в функции PLANE POINTS. Учитывайте при программировании Отрезок, соединяющий точку 1 и точку 2, задает направление наклоненной главной оси (оси X, где ось Z - ось инструмента). Направление наклонной оси инструмента определяется через положение 3-й точки по отношению к отрезку, соединяющему точку 1 и точку 2. Согласно правилу правой руки (большой палец = ось X, указательный палец = ось Y, средний палец = ось Z, см. рис. справа вверху) действительно следующее: большой палец (ось X) указывает направление от точки 1 к точке 2, указательный палец (ось Y) параллелен наклонной оси Y в направлении к точке 3. В таком случае средний палец указывает направление наклонной оси инструмента. Эти три точки определяют наклон плоскости. Положение активной нулевой точки система ЧПУ не меняет. Описание параметров для процедуры работы при позиционировании: Смотри „Задать процедуру работы PLANE-функции при позиционировании”, страница 506. HEIDENHAIN iTNC 530 501 1 12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1) Определение плоскости обработки с помощью трех точек: PLANE POINTS Применение
