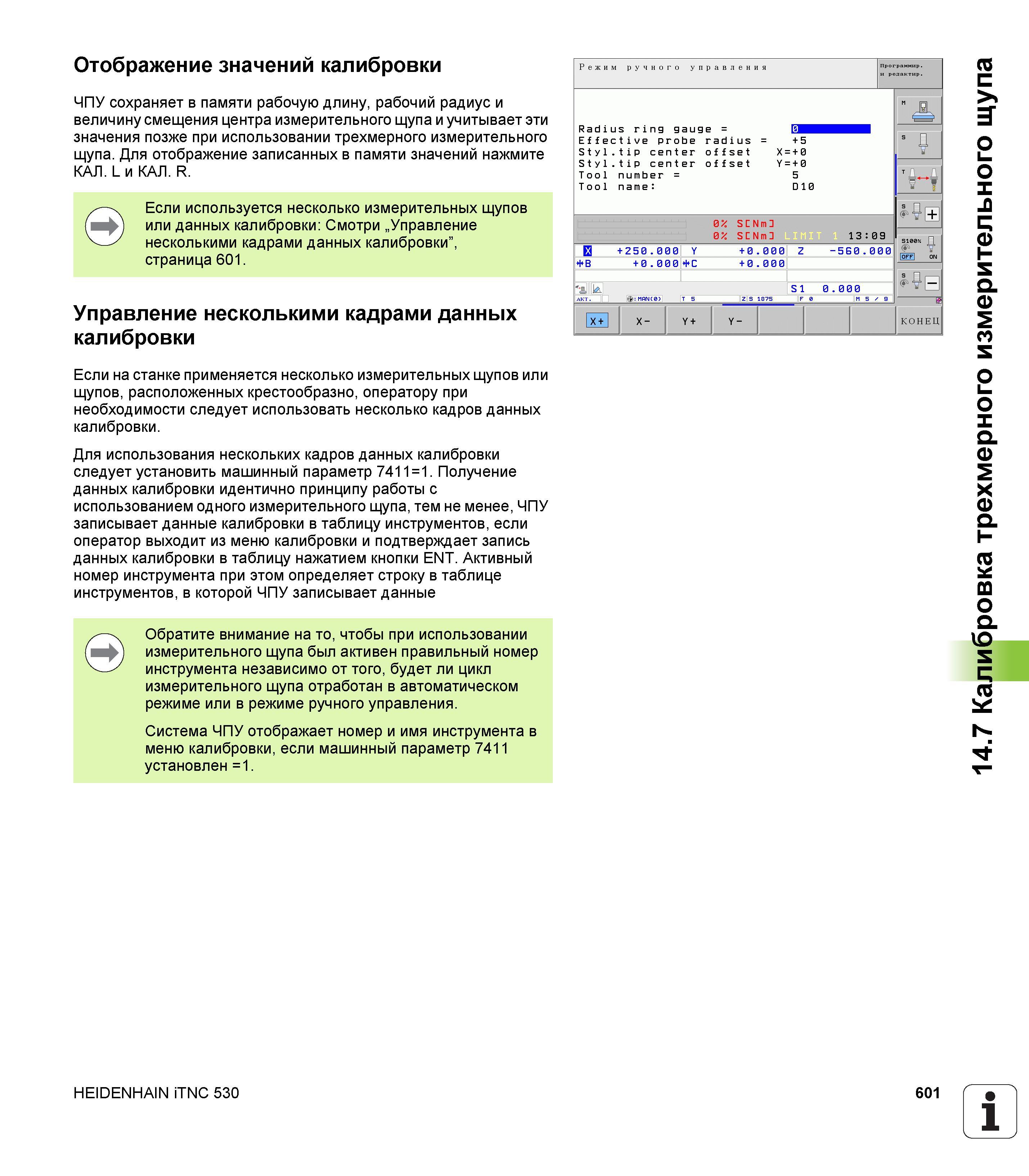

Отображение значений калибровки CЧПУ Heidenhain iTNC 530 сохраняет в памяти рабочую длину, рабочий радиус и величину смещения центра щупа _ измерительного и учитывает эти значения позже при использовании трехмерного измерительного щупа. Для отображение записанных в памяти значений нажмите КАЛ. L и КАЛ. R. Если используется несколько измерительных щупов или данных калибровки: Смотри „Управление несколькими кадрами данных калибровки”, страница 601. Управление несколькими кадрами данных калибровки Режим РУЧНОГО управления Программир. Radius ring gauge = Effective probe radius = +5 Styl.tip center offset X=+0 Styl.tip center offset Y=+0 Tool number = 5 Toolname: D10 s Д 'H Щей si00 fil < i 0°/o S N m 0 °/a S N m 1Я81Ш1 13:09 В +250.000 Y +0.000 Z -5Б0.000 HB +0 . 000 ФС + 0 . 000 ЩВ SI 0 . 000 АКТ. Ill ф:МЯ1\К0> T 5 Z S 1875 F 0 M 5 9 X + X- Y + Y- КОНЕЦ Если на станке применяется несколько измерительных щупов или щупов, расположенных крестообразно, оператору при необходимости следует использовать несколько кадров данных калибровки. Для использования нескольких кадров данных калибровки следует установить машинный параметр 7411 = 1. Получение данных калибровки идентично принципу работы с использованием одного измерительного щупа, тем не менее, ЧПУ записывает данные калибровки в таблицу инструментов, если оператор выходит из меню калибровки и подтверждает запись данных калибровки в таблицу нажатием кнопки ENT. Активный номер инструмента при этом определяет строку в таблице инструментов, в которой ЧПУ записывает данные Обратите внимание на то, чтобы при использовании измерительного щупа был активен правильный номер инструмента независимо от того, будет ли цикл измерительного щупа отработан в автоматическом режиме или в режиме ручного управления. Система ЧПУ отображает номер и имя инструмента в меню калибровки, если машинный параметр 7411 установлен =1. HEIDENHAIN iTNC 530 1 V J 14.7 Калибровка трехмерного измерительного щупа
