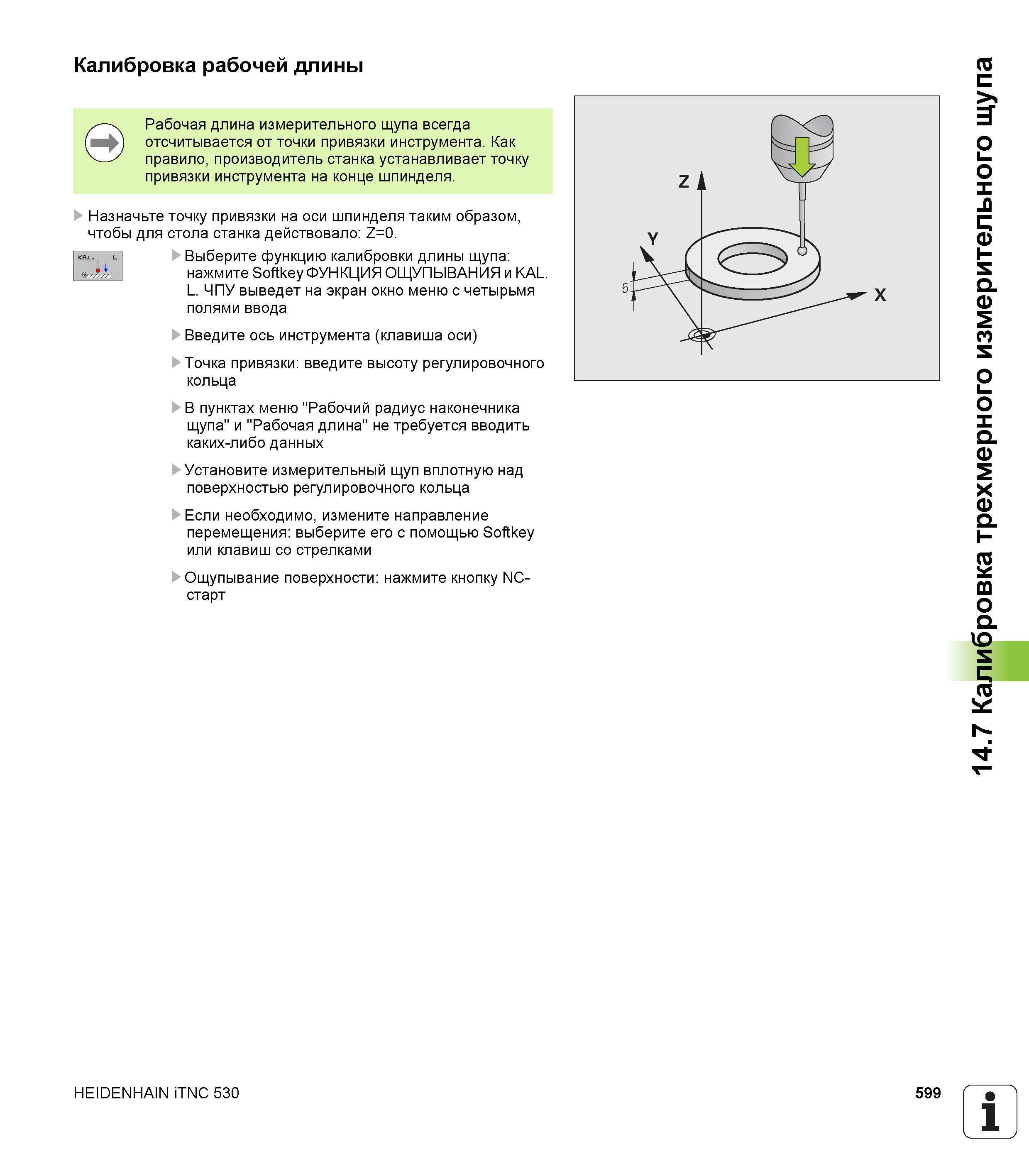

Калибровка рабочей длины Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента599 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.599 |
|||||
Калибровка рабочей длины Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента Калибровка рабочей длины Рабочая длина измерительного щупа всегда отсчитывается от точки привязки инструмента _ Как правило, производитель станка устанавливает точку привязки инструмента на конце шпинделя. Назначьте точку привязки на оси шпинделя таким образом, чтобы для стола станка действовало: Z=0. Выберите функцию калибровки длины щупа: нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL. L. ЧПУ выведет на экран окно меню с четырьмя полями ввода Введите ось инструмента (клавиша оси) Точка привязки: введите высоту регулировочного кольца В пунктах меню "Рабочий радиус наконечника щупа" и "Рабочая длина" не требуется вводить каких-либо данных Установите измерительный щуп вплотную над поверхностью регулировочного кольца Если необходимо, измените направление перемещения: выберите его с помощью Softkey или клавиш со стрелками Ощупывание поверхности: нажмите кнопку NC-старт HEIDENHAIN iTNC 530 599 1 14.7 Калибровка трехмерного измерительного щупа |
|||||
