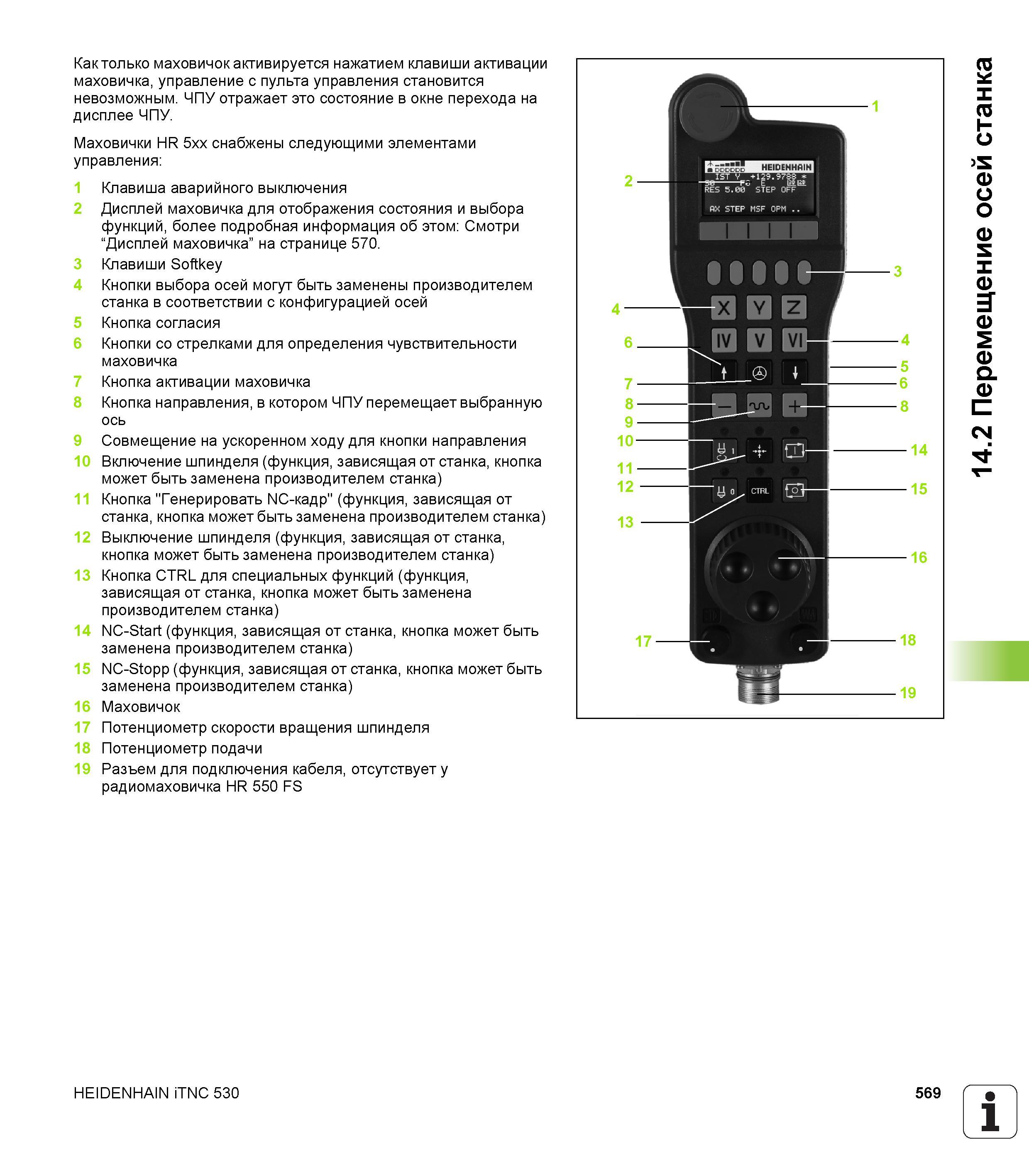

Основные элементы выносного пульта управления системы ЧПУ Heidenhain iTNC 530 Клавиша аварийного выключения

Основные элементы выносного пульта управления системы ЧПУ Heidenhain iTNC 530 Клавиша аварийного выключения

Основные элементы выносного пульта управления системы ЧПУ Heidenhain iTNC 530 Клавиша аварийного выключения _ Дисплей маховичка для отображения состояния и выбора функций, более подробная информация об этом: Смотри “Дисплей маховичка” на странице 570. 3 Клавиши Softkey 4 Кнопки выбора осей могут быть заменены производителем станка в соответствии с конфигурацией осей 5 Кнопка согласия 6 Кнопки со стрелками для определения чувствительности маховичка 7 Кнопка активации маховичка 8 Кнопка направления, в котором ЧПУ перемещает выбранную ось 9 Совмещение на ускоренном ходу для кнопки направления 10 Включение шпинделя (функция, зависящая от станка, кнопка может быть заменена производителем станка) 11 Кнопка "Генерировать NC-кадр" (функция, зависящая от станка, кнопка может быть заменена производителем станка) 12 Выключение шпинделя (функция, зависящая от станка, кнопка может быть заменена производителем станка) 13 Кнопка CTRL для специальных функций (функция, зависящая от станка, кнопка может быть заменена производителем станка) 14 NC-Start (функция, зависящая от станка, кнопка может быть заменена производителем станка) 15 NC-Stopp (функция, зависящая от станка, кнопка может быть заменена производителем станка) 16 Маховичок 17 Потенциометр скорости вращения шпинделя 18 Потенциометр подачи 19 Разъем для подключения кабеля, отсутствует у радиомаховичка HR 550 FS HEIDENHAIN iTNC 530 569 1 14.2 Перемещение осей станка Как только маховичок активируется нажатием клавиши активации маховичка, управление с пульта управления становится невозможным. ЧПУ отражает это состояние в окне перехода на дисплее ЧПУ. Маховички HR 5xx снабжены следующими элементами управления: 1
