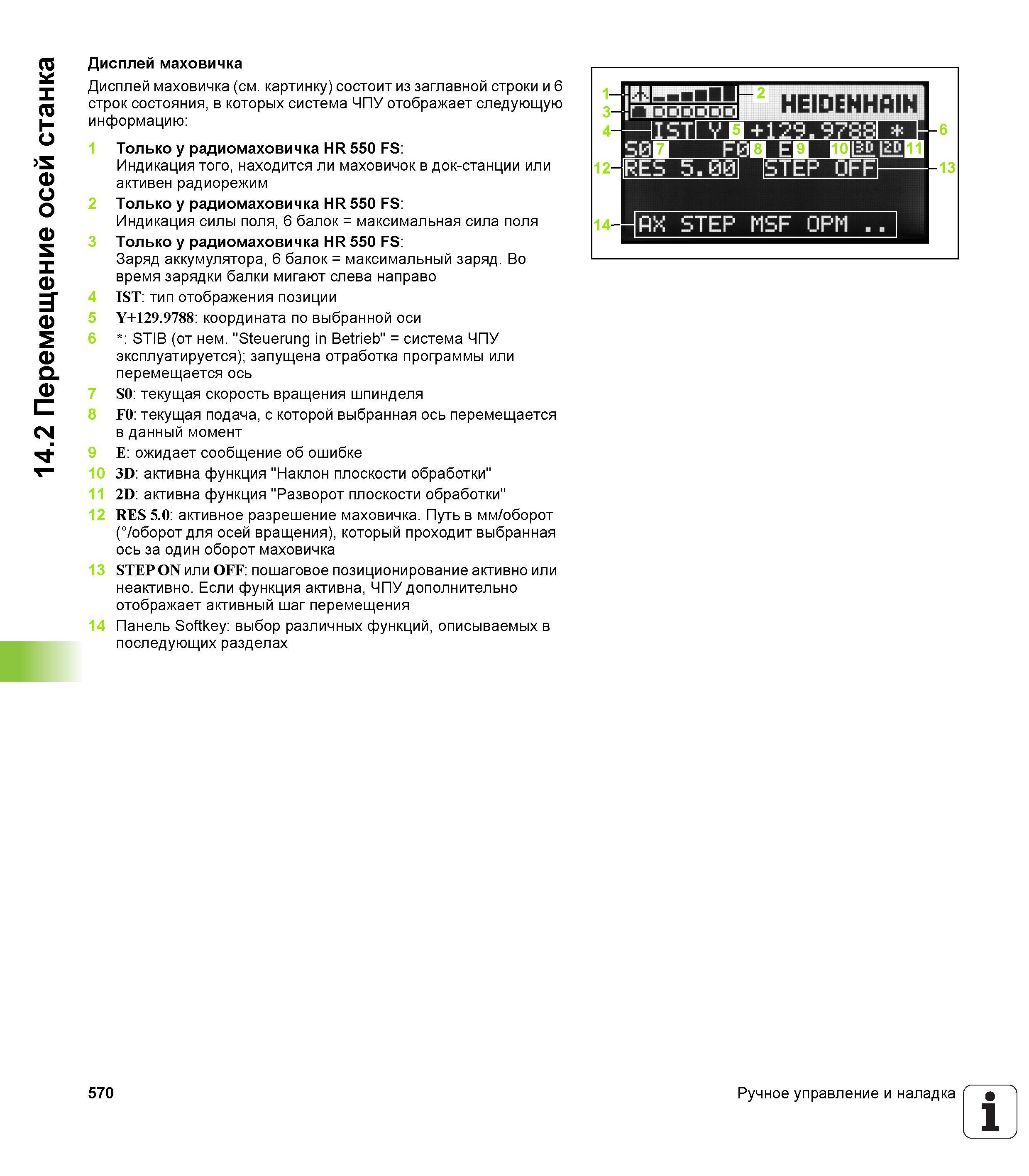

Дисплей внешнего пульта управления стойкой числового программного управления Heidenhain iTNC 530 состоит из заглавной строки и 6 строк _ состояния, в которых система ЧПУ отображает следующую информацию: 1 Только у радиомаховичка HR 550 FS: Индикация того, находится ли маховичок в док-станции или активен радиорежим 2 Только у радиомаховичка HR 550 FS: Индикация силы поля, 6 балок = максимальная сила поля 3 Только у радиомаховичка HR 550 FS: Заряд аккумулятора, 6 балок = максимальный заряд. Во время зарядки балки мигают слева направо 4 1ST: тип отображения позиции 5 Y+129.9788: координата по выбранной оси 6 : STIB (от нем. "Steuerung in Betrieb" = система ЧПУ эксплуатируется); запущена отработка программы или перемещается ось 7 S0: текущая скорость вращения шпинделя 8 F0: текущая подача, с которой выбранная ось перемещается в данный момент 9 E: ожидает сообщение об ошибке 10 3D: активна функция "Наклон плоскости обработки" 11 2D: активна функция "Разворот плоскости обработки" 12 RES 5.0: активное разрешение маховичка. Путь в мм/оборот (°/оборот для осей вращения), который проходит выбранная ось за один оборот маховичка 13 STEP ON или OFF: пошаговое позиционирование активно или неактивно. Если функция активна, ЧПУ дополнительно отображает активный шаг перемещения 14 Панель Softkey: выбор различных функций, описываемых в последующих разделах 3И ВЯ Т IDDDODDI "‘Г 5 2 12 HEIDENHAIN + 129.47831 8 9 10 RES 5.001 14 fiX STEP MSF 0PM 13 6 4 570 Ручное управление и наладка 1 14.2 Перемещение осей станка Дисплей маховичка
