Можно выводить отформатированные значения Q-параметров и тексты через интерфейс передачи данных, например, на принтер Если значения для внут

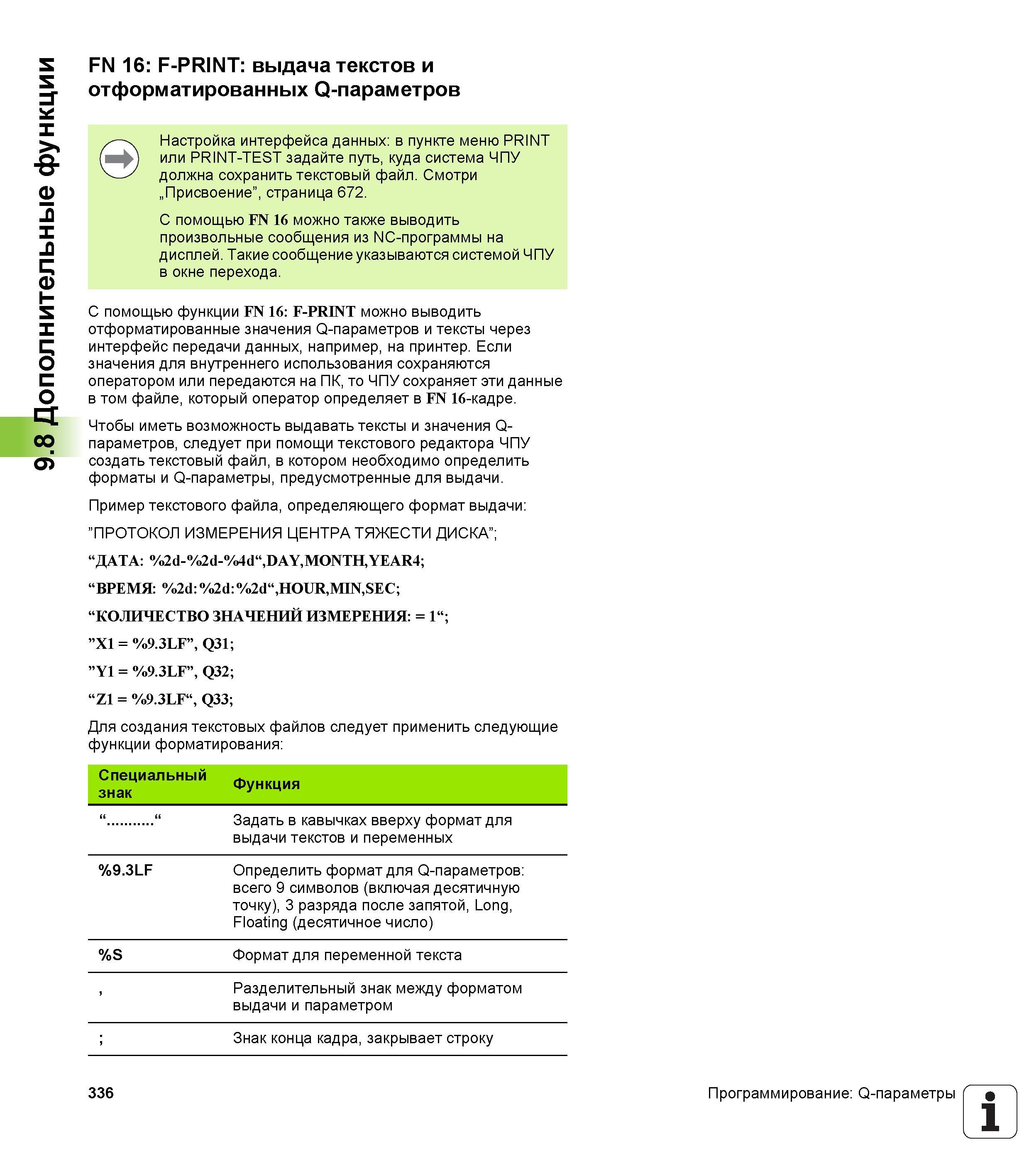

Можно выводить отформатированные значения Q-параметров и тексты через интерфейс передачи данных, например, на принтер. Если значения для внутреннего использования сохраняются оператором или передаются на ПК, то ЧПУ сохраняет эти данные в том файле, который оператор определяет в FN 16-кадре. Чтобы иметь возможность выдавать тексты и значения Q-параметров, следует при помощи текстового редактора ЧПУ создать текстовый файл, в котором необходимо определить форматы и Q-параметры, предусмотренные для выдачи. Пример текстового файла, определяющего формат выдачи: ”ПРОТОКОЛ ИЗМЕРЕНИЯ ЦЕНТРА ТЯЖЕСТИ ДИСКА”; “ДАТА: %2d- %2d-%4d“,DAY, MONTH, YEAR4; “ВРЕМЯ: %2d:%2d:%2d“,HOUR,MIN,SEC; “КОЛИЧЕСТВО ЗНАЧЕНИЙ ИЗМЕРЕНИЯ: = 1“; ”X1 = %9.3LF”, Q31; ”Y1 = %9.3LF”, Q32; “Z1 = %9.3LF“, Q33; Для создания текстовых файлов следует применить следующие функции форматирования: Специальный знак Функция и и Задать в кавычках вверху формат для выдачи текстов и переменных %9.3LF Определить формат для Q-параметров: всего 9 символов (включая десятичную точку), 3 разряда после запятой, Long, Floating (десятичное число) %S Формат для переменной текста , Разделительный знак между форматом выдачи и параметром ; Знак конца кадра, закрывает строку 336 Программирование: Q-параметры 1 9.8 Дополнительные функции FN 16: F-PRINT: выдача текстов и отформатированных Q-параметров Настройка интерфейса данных: в пункте меню PRINT или PRINT-TEST задайте путь, куда система ЧПУ должна сохранить текстовый файл. Смотри „Присвоение”, страница 672. С помощью FN 16 можно также выводить произвольные сообщения из NC-программы на дисплей. Такие сообщение указываются системой ЧПУ в окне перехода. С помощью функции FN 16: F-PRINT
