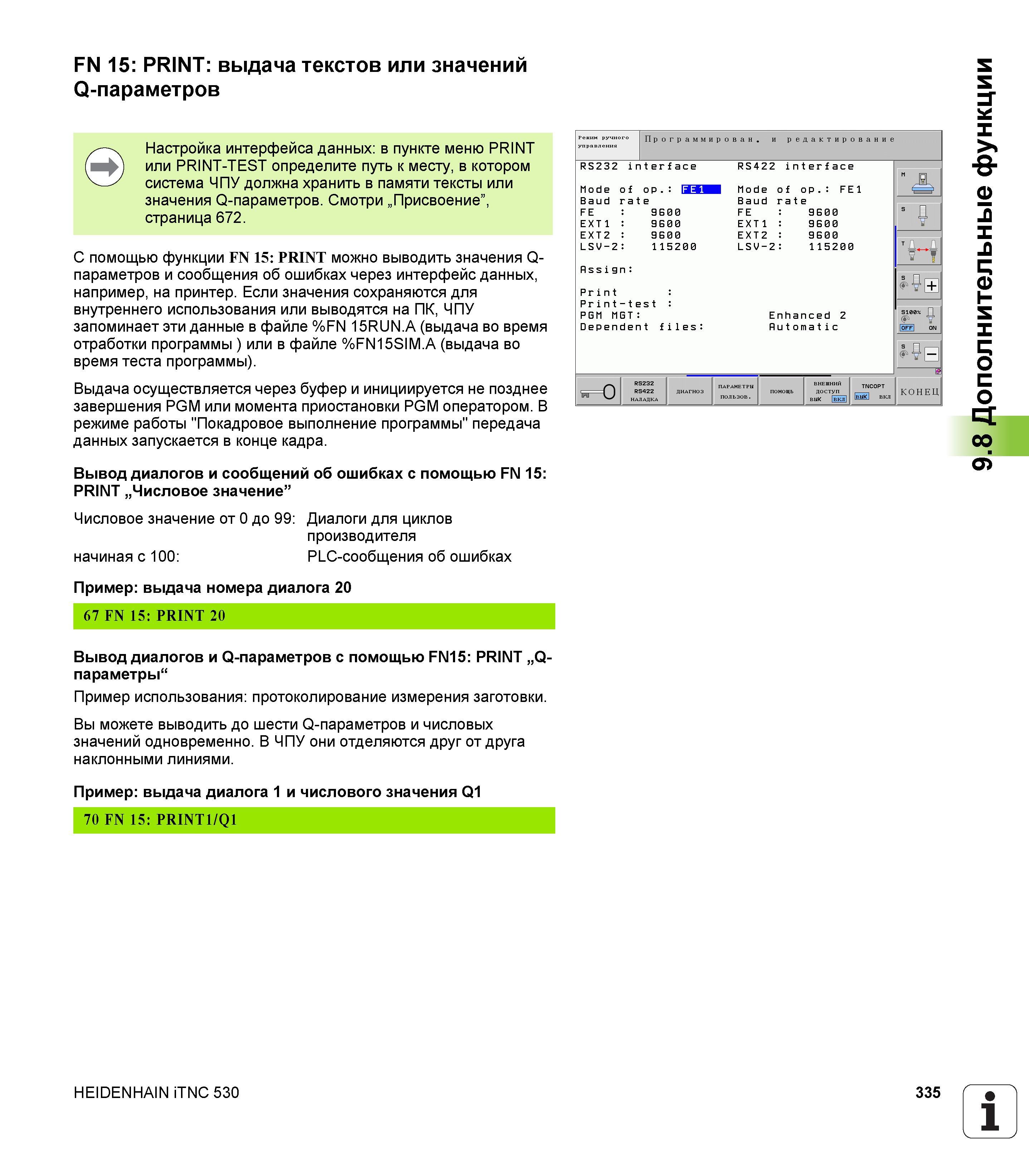

FN 15: PRINT: выдача текстов или значений Q-параметров Настройка интерфейса данных: в пункте меню PRINT или PRINT-TEST определите путь к месту, в котором система ЧПУ должна хранить в памяти тексты или значения Q-параметров. Смотри „Присвоение”, страница 672. С помощью функции FN 15: PRINT можно выводить значения Q-параметров и сообщения об ошибках через интерфейс данных, например, на принтер. Если значения сохраняются для внутреннего использования или выводятся на ПК, ЧПУ запоминает эти данные в файле %FN 15RUN.A (выдача во время отработки программы ) или в файле %FN15SIM.A (выдача во время теста программы). Выдача осуществляется через буфер и инициируется не позднее завершения PGM или момента приостановки PGM оператором. В режиме работы "Покадровое выполнение программы" передача данных запускается в конце кадра. Вывод диалогов и сообщений об ошибках с помощью FN 15: PRINT „Числовое значение” Числовое значение от 0 до 99: Диалоги для циклов производителя начиная с 100: PLC-сообщения об ошибках Пример: выдача номера диалога 20 Программирован. и редактирование RS232 interface Mode of op.: Baud rate 9 0 0 9 0 0 9 0 0 115200 FE EXT 1 EXT2 LSV-2 Assign: Print : Print-test : PGM MGT : Dependent files: RS422 interface Mode of op.: FE1 Baud rate FE : 9 0 0 EXT1 : 9 0 0 EXT2 : 9 0 0 LSV-2: 115200 Enhanced 2 Rutomat ic =0 RS232 ВНЕШНИЙ RS422 НАЛАДКА ДИАГНОЗ ПОЛЬЗОВ. ПОМОЩЬ доступ выК вкл ет вкл КОНЕЦ Iй f EB 5100% ¥ lOFFl ON If В 67 FN 15: PRINT 20 Вывод диалогов и Q-параметров с помощью FN15: PRINT „Q-параметры“ Пример использования: протоколирование измерения заготовки. Вы можете выводить до шести Q-параметров и числовых значений одновременно. В ЧПУ они отделяются друг от друга наклонными линиями. Пример: выдача диалога 1 и числового значения Q1 70 FN 15: PRINT1/Q1 HEIDENHAIN iTNC 530 335 1 9.8 Дополнительные функции
