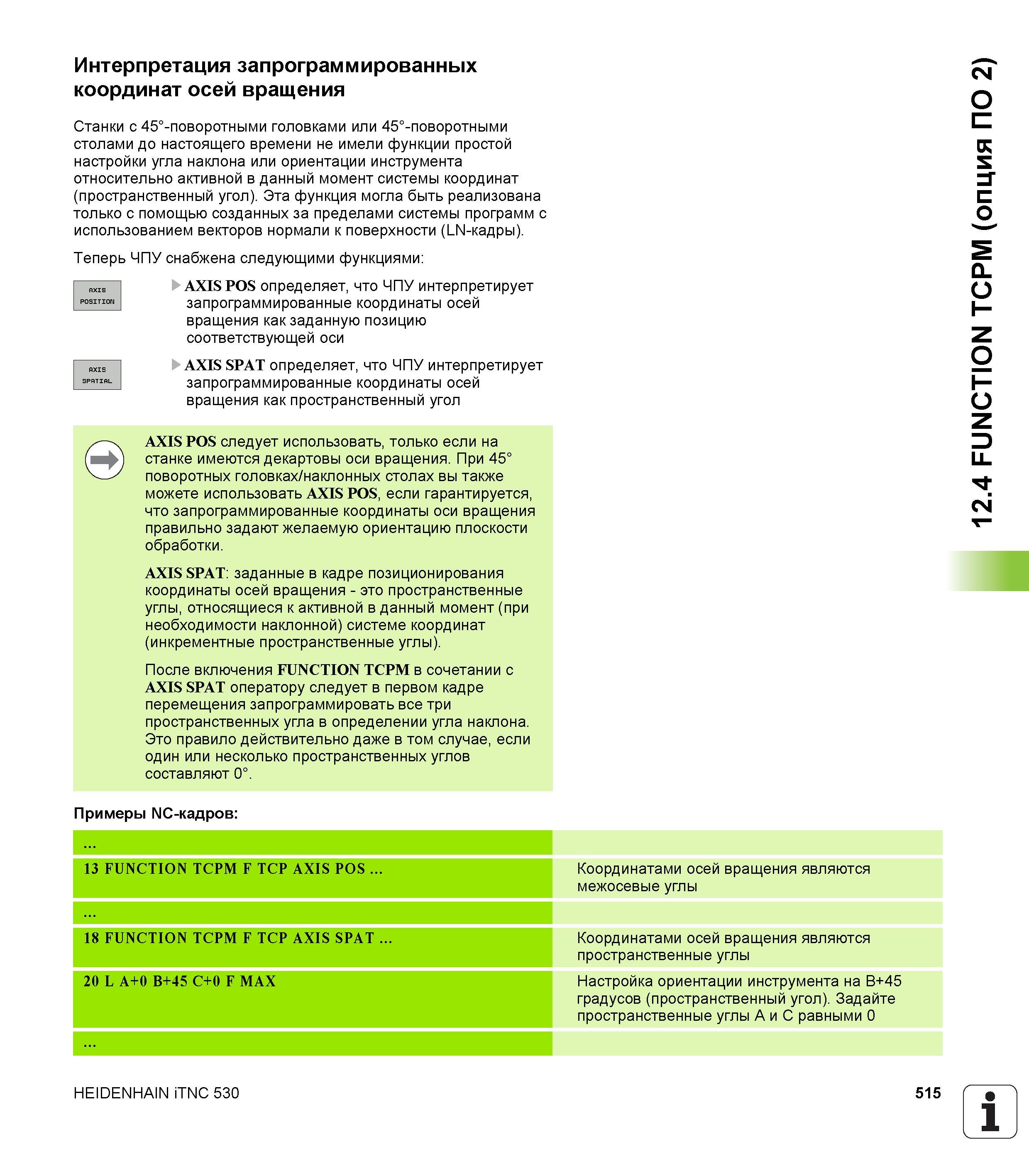

Интерпретация запрограммированных координат осей вращения Станки с 45°-поворотными головками или 45°-поворотными столами до настоящего времени не имели функции простой настройки угла наклона или ориентации инструмента относительно активной в данный момент системы координат (пространственный угол). Эта функция могла быть реализована только с помощью созданных за пределами системы программ с использованием векторов нормали к поверхности (LN-кадры). Теперь ЧПУ снабжена следующими функциями: 1 > AXISPOS определяет, что ЧПУ интерпретирует р°51 запрограммированные координаты осей вращения как заданную позицию соответствующей оси > AXIS SPAT определяет, что ЧПУ интерпретирует spnTI"L запрограммированные координаты осей вращения как пространственный угол AXIS POS следует использовать, только если на станке имеются декартовы оси вращения. При 45° поворотных головках/наклонных столах вы также можете использовать AXIS POS, если гарантируется, что запрограммированные координаты оси вращения правильно задают желаемую ориентацию плоскости обработки. AXIS SPAT: заданные в кадре позиционирования координаты осей вращения - это пространственные углы, относящиеся к активной в данный момент (при необходимости наклонной) системе координат (инкрементные пространственные углы). После включения FUNCTION TCPM в сочетании с AXIS SPAT оператору следует в первом кадре перемещения запрограммировать все три пространственных угла в определении угла наклона. Это правило действительно даже в том случае, если один или несколько пространственных углов составляют 0°. Примеры NC-кадров: 13 FUNCTION TCPM F TCP AXIS POS Координатами осей вращения являются межосевые углы 18 FUNCTION TCPM F TCP AXIS SPAT Координатами осей вращения являются пространственные углы 20 L A+0 B+45 C+0 F MAX Настройка ориентации инструмента на B+45 градусов (пространственный угол). Задайте пространственные углы A и C равными 0 HEIDENHAIN iTNC 530 515 1 12.4 FUNCTION TCPM (опция ПО 2)
