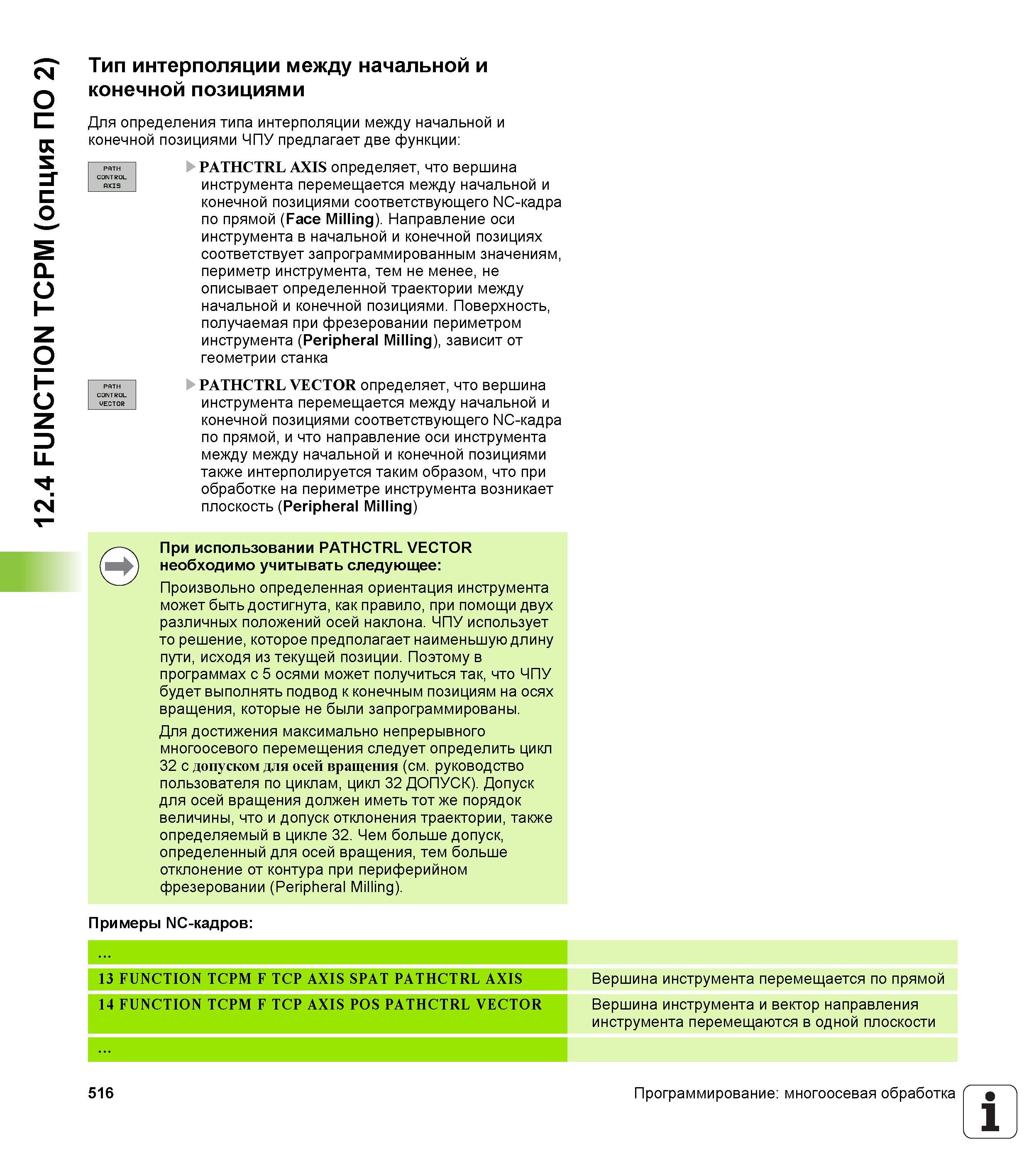

Для определения типа интерполяции между начальной и конечной позициями ЧПУ предлагает две функции: PATHCTRL AXIS определяет, что вершина CON

Для определения типа интерполяции между начальной и конечной позициями ЧПУ предлагает две функции: PATHCTRL AXIS определяет, что вершина CONTROL w axis инструмента перемещается между начальной и конечной позициями соответствующего NC-кадра по прямой (Face Milling). Направление оси инструмента в начальной и конечной позициях соответствует запрограммированным значениям, периметр инструмента, тем не менее, не описывает определенной траектории между начальной и конечной позициями. Поверхность, получаемая при фрезеровании периметром инструмента (Peripheral Milling), зависит от геометрии станка PATHCTRL VECTOR определяет, что вершина CONTROL w често. инструмента перемещается между начальной и конечной позициями соответствующего NC-кадра по прямой, и что направление оси инструмента между между начальной и конечной позициями также интерполируется таким образом, что при обработке на периметре инструмента возникает плоскость (Peripheral Milling) При использовании PATHCTRL VECTOR необходимо учитывать следующее: Произвольно определенная ориентация инструмента может быть достигнута, как правило, при помощи двух различных положений осей наклона. ЧПУ использует то решение, которое предполагает наименьшую длину пути, исходя из текущей позиции. Поэтому в программах с 5 осями может получиться так, что ЧПУ будет выполнять подвод к конечным позициям на осях вращения, которые не были запрограммированы. Для достижения максимально непрерывного многоосевого перемещения следует определить цикл 32 с допуском для осей вращения (см. руководство пользователя по циклам, цикл 32 ДОПУСК). Допуск для осей вращения должен иметь тот же порядок величины, что и допуск отклонения траектории, также определяемый в цикле 32. Чем больше допуск, определенный для осей вращения, тем больше отклонение от контура при периферийном фрезеровании (Peripheral Milling). Примеры NC-кадров: 13 FUNCTION TCPM F TCP AXIS SPAT PATHCTRL AXIS Вершина инструмента перемещается по прямой 14 FUNCTION TCPM F TCP AXIS POS PATHCTRL VECTOR Вершина инструмента и вектор направления инструмента перемещаются в одной плоскости 516 Программирование: многоосевая обработка 1 12.4 FUNCTION TCPM (опция ПО 2) Тип интерполяции между начальной и конечной позициями
