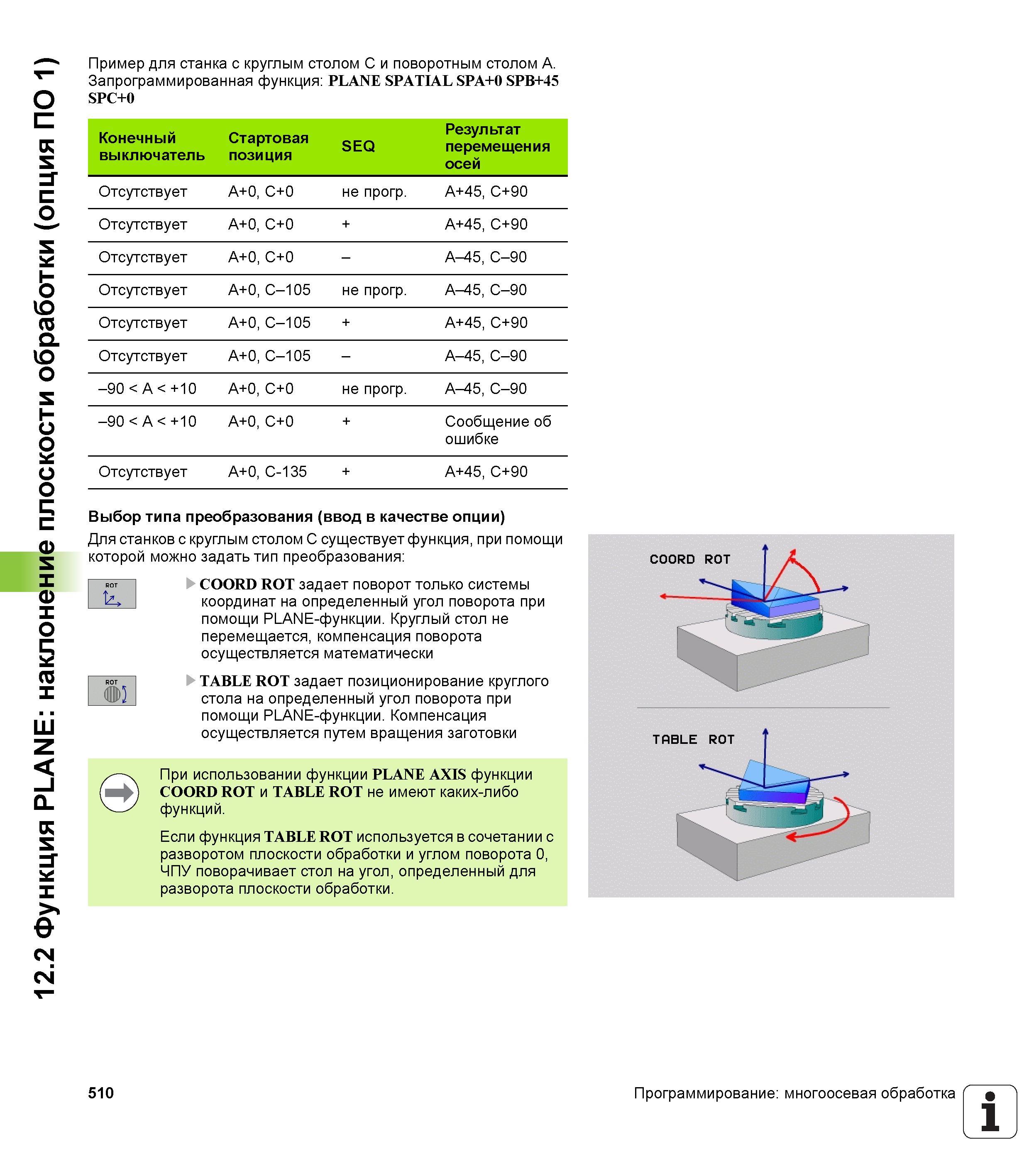

Для станков с круглым столом C существует функция, при помощи которой можно задать тип преобразования: COORD ROT задает поворот только системы координат на определенный угол поворота при помощи PLANE-функции. Круглый стол не перемещается, компенсация поворота осуществляется математически TABLE ROT задает позиционирование круглого стола на определенный угол поворота при помощи PLANE-функции. Компенсация осуществляется путем вращения заготовки При использовании функции PLANE AXIS функции COORD ROT и TABLE ROT не имеют каких-либо функций. Если функция TABLE ROT используется в сочетании с разворотом плоскости обработки и углом поворота 0, ЧПУ поворачивает стол на угол, определенный для разворота плоскости обработки. ROT К TABLE ROT 510 Программирование: многоосевая обработка 1 12.2 Функция PLANE: наклонение плоскости обработки (опция ПО 1) Пример для станка с круглым столом C и поворотным столом A. Запрограммированная функция: PLANE SPATIAL SPA+0 SPB+45 SPC+0 w - Результат Конечный Стартовая ccri r SEQ перемещения выключатель позиция - осей Отсутствует A+0, C+0 не прогр. A+45, C+90 Отсутствует A+0, C+0 + A+45, C+90 Отсутствует A+0, C+0 - A-45, C-90 Отсутствует A+0, C-105 не прогр. A-45, C-90 Отсутствует A+0, C-105 + A+45, C+90 Отсутствует A+0, C-105 - A-45, C-90 -90 < A < +10 A+0, C+0 не прогр. A-45, C-90 -90 < A < +10 A+0, C+0 + Сообщение об ошибке Отсутствует A+0, C-135 + A+45, C+90 Выбор типа преобразования (ввод в качестве опции)
