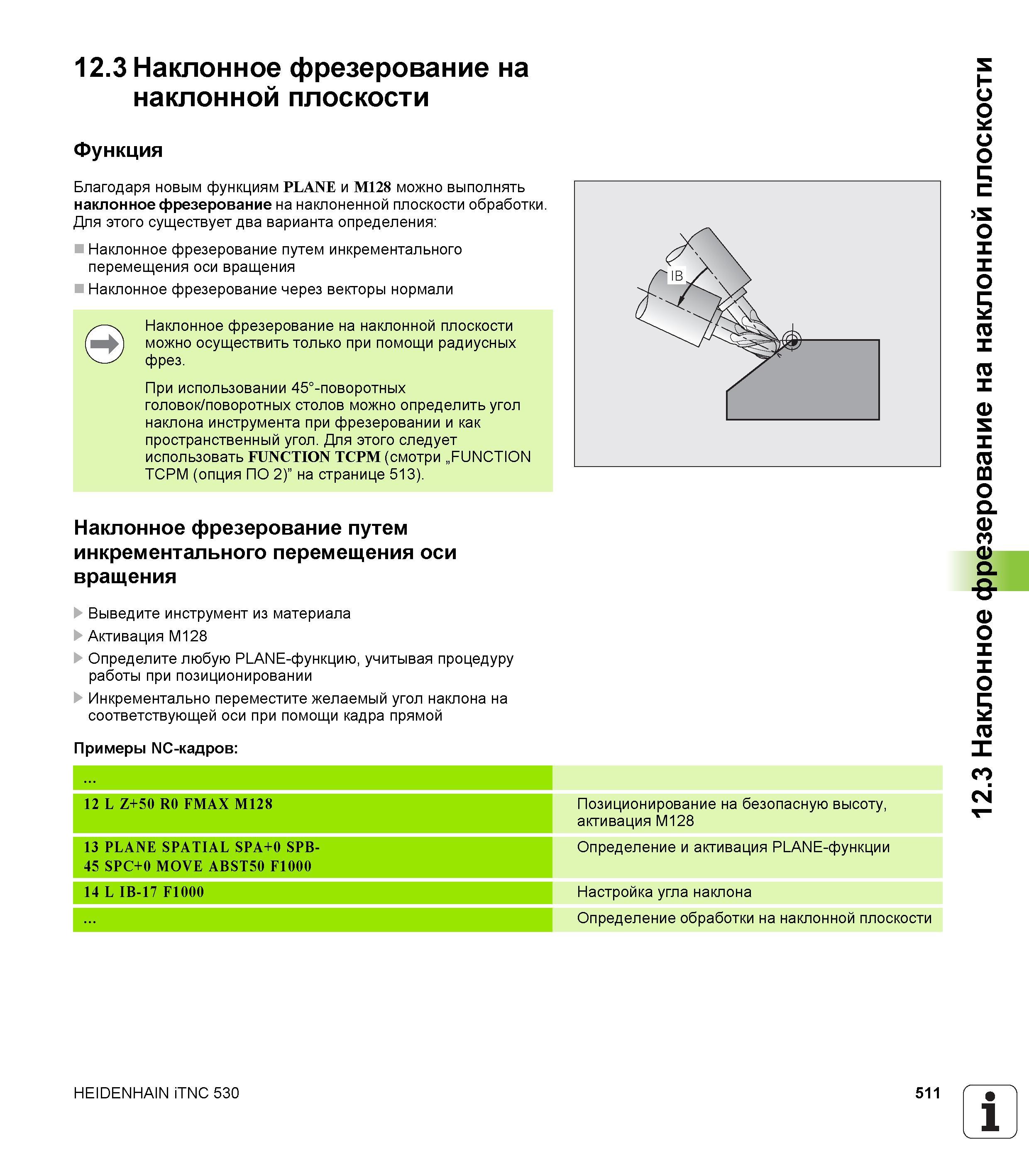

Благодаря новым функциям PLANE и M128 можно выполнять наклонное фрезерование на наклоненной плоскости обработки. Для этого существует два варианта определения: Наклонное фрезерование путем инкрементального перемещения оси вращения Наклонное фрезерование через векторы нормали Наклонное фрезерование на наклонной плоскости можно осуществить только при помощи радиусных фрез. При использовании 45°-поворотных головок/поворотных столов можно определить угол наклона инструмента при фрезеровании и как пространственный угол. Для этого следует использовать FUNCTION TCPM (смотри „FUNCTION TCPM (опция ПО 2)” на странице 513). Наклонное фрезерование путем инкрементального перемещения оси вращения Выведите инструмент из материала Активация M128 Определите любую PLANE-функцию, учитывая процедуру работы при позиционировании Инкрементально переместите желаемый угол наклона на соответствующей оси при помощи кадра прямой Примеры NC-кадров: 12 L Z+50 R0 FMAX M128 Позиционирование на безопасную высоту, активация M128 13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 Определение и активация PLANE-функции 14 L IB-17 F1000 Настройка угла наклона Определение обработки на наклонной плоскости HEIDENHAIN iTNC 530 511 1 12.3 Наклонное фрезерование на наклонной плоскости 12.3 Наклонное фрезерование на наклонной плоскости Функция
