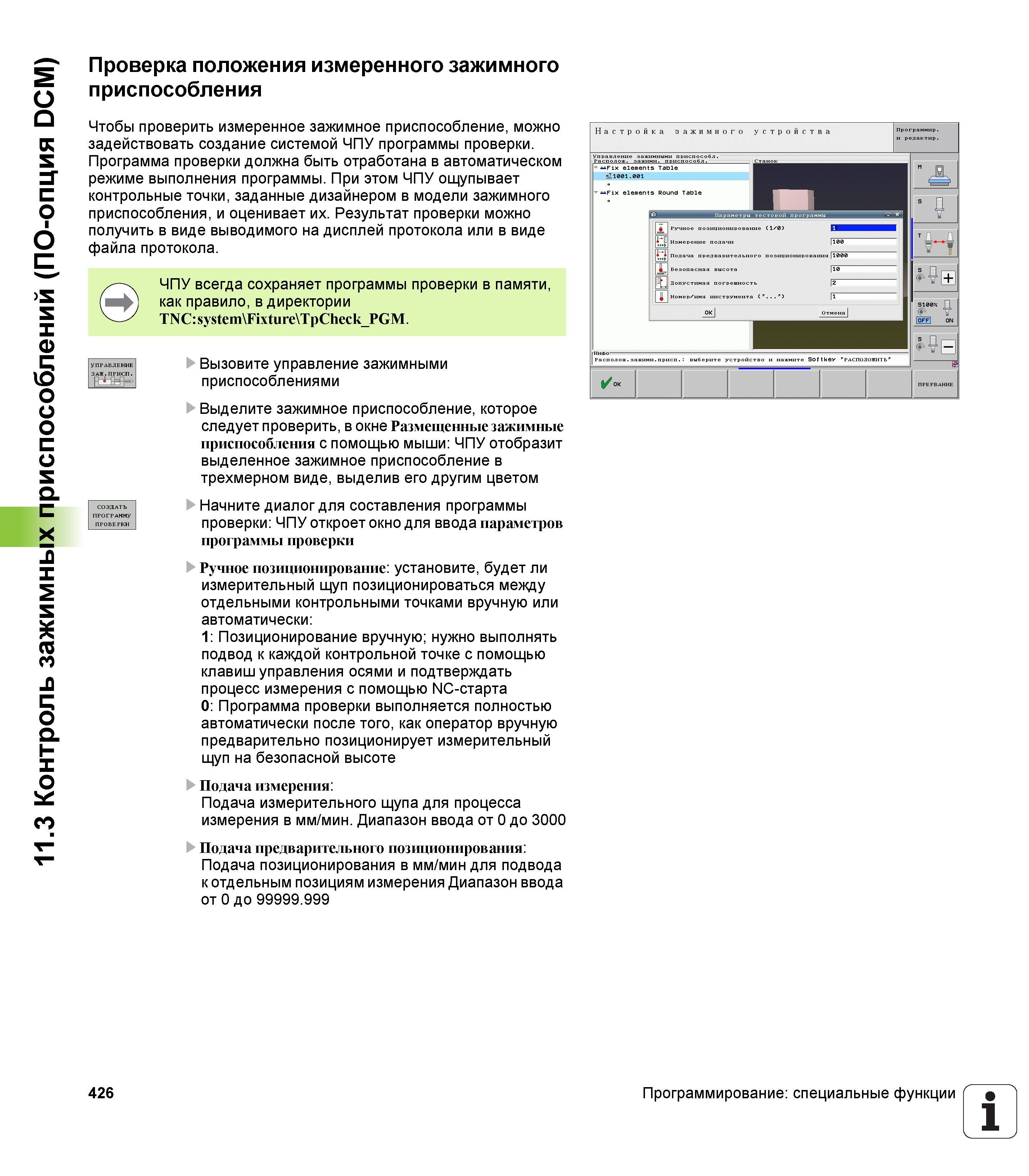

Чтобы проверить измеренное зажимное приспособление, можно задействовать создание системой ЧПУ программы проверки Программа проверки должна б

Чтобы проверить измеренное зажимное приспособление, можно задействовать создание системой ЧПУ программы проверки. Программа проверки должна быть отработана в автоматическом режиме выполнения программы. При этом ЧПУ ощупывает контрольные точки, заданные дизайнером в модели зажимного приспособления, и оценивает их. Результат проверки можно получить в виде выводимого на дисплей протокола или в виде файла протокола. ЧПУ всегда сохраняет программы проверки в памяти, как правило, в директории TNC:system\Fixture\TpCheck PGM. Вызовите управление зажимными приспособлениями Выделите зажимное приспособление, которое следует проверить, в окне Размещенные зажимные приспособления с помощью мыши: ЧПУ отобразит выделенное зажимное приспособление в трехмерном виде, выделив его другим цветом Начните диалог для составления программы проверки: ЧПУ откроет окно для ввода параметров программы проверки Ручное позиционирование: установите, будет ли измерительный щуп позиционироваться между отдельными контрольными точками вручную или автоматически: 1: Позиционирование вручную; нужно выполнять подвод к каждой контрольной точке с помощью клавиш управления осями и подтверждать процесс измерения с помощью NC-старта 0: Программа проверки выполняется полностью автоматически после того, как оператор вручную предварительно позиционирует измерительный щуп на безопасной высоте Подача измерения: Подача измерительного щупа для процесса измерения в мм/мин. Диапазон ввода от 0 до 3000 Подача предварительного позиционирования: Подача позиционирования в мм/мин для подвода к отдельным позициям измерения Диапазон ввода от 0 до 99999.999 426 СОЗДАТЬ ПРОГРАММУ ПРОВЕРКИ Настройка зажимного устройства Программирование: специальные функции 1 11.3 Контроль зажимных приспособлений (ПО-опция DCM) Проверка положения измеренного зажимного приспособления
